placa de circuito cnc
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-3200-0521 |

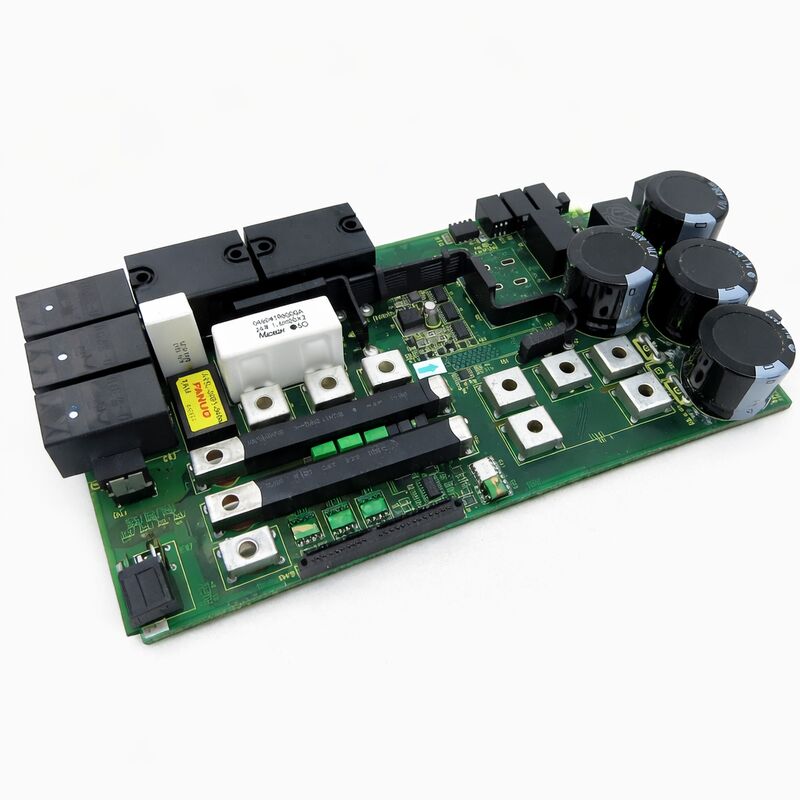

Número de pieza: A16B-3200-0521
Fabricante: FANUC Corporation (Japón)
Tipo de producto: Placa base de CPU principal de control independiente
Serie de placa: A16B-3200
Descripción: Placa base de CPU principal de control independiente i-A
Aplicación: Sistemas de control CNC FANUC serie i-A
Nota: Se requiere programación — todos los parámetros y programas deben recargarse después de la instalación
La A16B-3200-0521 es la placa base de CPU principal independiente para los controladores CNC serie i-A de FANUC. La designación "Control Independiente" identifica esta como la placa del procesador principal independiente — la versión que maneja todo el procesamiento de control CNC en una sola placa autocontenida sin requerir una sub-CPU separada o una placa de procesamiento secundaria para completar sus funciones.
Todo lo que el controlador necesita para ejecutar sus procesos centrales — interpolación, ejecución de PMC, comunicación de servo, gestión de memoria y control de la interfaz del operador — se origina en esta placa.
Dentro de la serie A16B-3200 de FANUC, la designación i-A sitúa esta placa en la primera generación de plataformas CNC serie i de FANUC.
La serie i representó un avance significativo sobre la serie B anterior — procesadores más rápidos, mayor precisión, mayor número de ejes, más almacenamiento de programas y la introducción de FSSB (Bus Serie de Servos de Fibra Óptica) como interfaz de comunicación de servo estándar.
La A16B-3200-0521 es la placa de CPU principal que hizo realidad estas capacidades en la configuración del controlador independiente.
El diseño de placa "independiente" es uno de los dos enfoques arquitectónicos en la serie i: independiente (donde la placa de CPU principal es una unidad completa e independiente) y montada en LCD (donde la CPU y la pantalla están integradas).
La versión independiente permite reemplazar la placa de CPU principal independientemente de la unidad de pantalla, y permite usar la misma placa de CPU con diferentes configuraciones de pantalla.
Esta flexibilidad es una de las razones por las que la placa independiente fue la opción preferida para instalaciones de máquinas herramienta más grandes y complejas.
| Parámetro | Valor |
|---|---|
| Número de pieza | A16B-3200-0521 |
| Fabricante | FANUC Corporation |
| Tipo de producto | Placa base de CPU principal independiente |
| Serie de placa | A16B-3200 |
| Descripción | CPU principal de control independiente i-A |
| Aplicación | Controladores CNC FANUC serie i-A |
| Origen | Japón |
| Temperatura de funcionamiento | 0 – 55 °C |
| Temperatura de almacenamiento | –20 – 70 °C |
| Humedad | No condensante, 20–80 % HR |
| Requisito posterior a la instalación | Recarga completa de parámetros y programas |
| Condición disponible | Nuevo (excedente) / Reformado |
Los CNC FANUC de la generación i-A se desplegaron ampliamente en la industria de máquinas herramienta desde finales de la década de 1990 hasta mediados de la década de 2000.
Esta generación impulsó una gran población de centros de mecanizado, centros de torneado, rectificadoras y máquinas de producción multieje que permanecen en servicio productivo hoy en día.
La placa base de CPU principal i-A es el núcleo del controlador; sin su correcto funcionamiento, la máquina no opera.
La configuración independiente utilizada en la A16B-3200-0521 coloca la placa de CPU principal en el bastidor del controlador, conectada al bus trasero F-BUS.
El bus trasero distribuye energía y comunicación a todas las placas del bastidor — las tarjetas de interfaz de servo, los módulos de memoria, las placas PMC, las tarjetas de E/S y los módulos gráficos se conectan a este bus compartido. La A16B-3200-0521 es la maestra en este bus.
Inicializa el bus al encenderse, determina qué placas están presentes y asigna el ancho de banda de comunicación entre ellas.
FSSB conecta el procesamiento de servo de la placa de CPU principal con los módulos amplificadores de servo a través de cable de fibra óptica.
Esta interfaz óptica de alta velocidad proporciona los comandos de posición del servo y recibe la retroalimentación del codificador del motor a las altas tasas de actualización que exige el mecanizado multieje de precisión.
La A16B-3200-0521 contiene la circuitería de interfaz FSSB que hace posible esta comunicación de servo de alta velocidad.
La placa independiente y la placa montada en LCD sirven a las mismas plataformas CNC i-A pero difieren en su integración física con la pantalla.
Una placa de CPU principal montada en LCD se encuentra detrás del panel de visualización, conectada directamente a la electrónica de la pantalla.
La pantalla y la CPU son esencialmente un solo conjunto. Si falla alguno de los componentes, es posible que todo el conjunto necesite atención.
La placa independiente A16B-3200-0521 se encuentra en el bastidor del controlador, separada de la pantalla.
Una placa de interfaz de pantalla y un cable separados conectan la salida de pantalla de la CPU al panel.
Esta separación física tiene ventajas de mantenimiento — un fallo de la pantalla no implica la placa de CPU, y un fallo de la placa de CPU no requiere el desmontaje de la pantalla.
Para instalaciones de máquinas donde el bastidor del controlador se encuentra alejado de la posición del operador de la máquina — instalaciones montadas en panel en gabinetes eléctricos separados, o máquinas con unidades CNC remotas — la flexibilidad de la arquitectura independiente en la disposición física es particularmente útil.
El hecho operativo más importante sobre la A16B-3200-0521 es el requisito de programación después del reemplazo. Cuando la placa se instala nueva o reformada, su FROM contiene el software operativo CNC para la serie i-A — pero el FROM está en su estado predeterminado de fábrica.
La configuración específica de la máquina no se ha cargado.
Cada máquina que ejecuta esta placa tiene un conjunto único de parámetros: límites de movimiento del eje, ajustes de ganancia del servo, configuración del husillo, valores de temporizador y contador de PMC, tablas de compensación de error de paso y el conjunto completo de parámetros funcionales que hacen que el controlador coincida con la máquina que controla.
Todos estos residen en la SRAM de la placa, respaldada por una batería. Cuando se instala una placa nueva, la SRAM comienza vacía.
Esto hace que la situación de copia de seguridad antes del reemplazo de la placa sea de importancia crítica.
Antes de retirar la placa original, una copia de seguridad completa a través de la función de E/S de datos del CNC debe capturar los parámetros del CNC, los parámetros del PMC, el programa de escalera del PMC, la compensación de error de paso y todos los programas de piezas almacenados.
Con esta copia de seguridad, la restauración de datos después de la instalación es un procedimiento definido y sistemático.
Sin ella, reconstruir el conjunto de parámetros de la máquina a partir de la documentación es un proceso largo y propenso a errores.
P1: El CNC i-A muestra una alarma del sistema al encenderse que se refiere a un error de ROM o FROM. ¿Es la A16B-3200-0521 la causa?
Una alarma de error FROM al inicio indica un fallo en la lectura del módulo FROM que contiene el software operativo CNC.
El módulo FROM es un componente enchufable en la A16B-3200-0521. Antes de concluir que la placa principal ha fallado, verifique si el módulo FROM está correctamente asentado en su zócalo.
Un módulo FROM parcialmente asentado produce errores de lectura FROM que parecen idénticos a un fallo de placa.
Vuelva a asentar el módulo FROM y vuelva a intentarlo. Si el error persiste con el módulo correctamente asentado, el propio módulo FROM puede estar defectuoso — los módulos FROM se pueden reemplazar independientemente de la placa de CPU principal.
P2: Después de que una máquina ha estado almacenada durante 18 meses, el controlador i-A no retiene sus parámetros a través de los ciclos de encendido. ¿Es esta la placa?
El fallo de retención de parámetros después de un almacenamiento prolongado es casi siempre un problema de agotamiento de la batería, no un fallo de la placa.
La batería SRAM en la A16B-3200-0521 tiene una vida útil finita.
Después de 18 meses sin que la máquina esté encendida, la batería puede haberse descargado por debajo del umbral de retención de SRAM.
Reemplace la batería, luego restaure los parámetros de la copia de seguridad.
La placa en sí no tiene la culpa a menos que el problema persista después del reemplazo de la batería y la restauración de parámetros.
P3: El CNC está funcionando correctamente pero ocasionalmente muestra un error de comunicación entre la CPU y el panel del operador, y luego se recupera. ¿Qué sugiere esto sobre la A16B-3200-0521?
Los errores intermitentes de comunicación CPU-panel que se recuperan solos sugieren un problema de conector o cable entre la placa de CPU independiente y la interfaz del panel del operador, en lugar de un fallo de la placa de CPU.
Inspeccione el cable y los conectores en la ruta de comunicación de la pantalla. Limpie los contactos del conector.
Verifique que todos los conectores estén completamente asentados y que no haya pines dañados.
Los errores intermitentes que podrían ser causados por un problema de conexión no deben atribuirse a la placa hasta que las rutas de conexión se confirmen como buenas.
P4: Una A16B-3200-0521 de reemplazo se describe como "reformada". ¿Qué implica una reforma adecuada de una placa de CPU principal?
Una reforma adecuada de una placa de CPU principal aborda los componentes más propensos a fallar durante la vida útil: reemplazo de la batería de respaldo SRAM con una celda nueva de especificación correcta; inspección de todos los condensadores electrolíticos en la placa en busca de degradación; limpieza de los contactos de los conectores; y pruebas funcionales en un sistema CNC i-A completo, incluida la verificación de la secuencia de arranque, la carga y retención de parámetros, y la comunicación de servo a través de FSSB.
Una placa reformada debe venir con una garantía documentada que cubra la funcionalidad de la placa durante un período definido.
P5: Múltiples placas en el controlador i-A son del mismo período de producción. ¿Vale la pena reemplazar proactivamente la A16B-3200-0521 antes de que falle, dada su antigüedad?
El reemplazo proactivo es una estrategia razonable si la máquina es crítica para la producción y un fallo de la placa causaría un tiempo de inactividad significativo.
Sin embargo, la CPU principal de la A16B-3200-0521 es un componente de estado sólido relativamente robusto — los modos de fallo más comunes (agotamiento de la batería, degradación de condensadores) son reparables sin necesidad de reemplazar la placa completa.
El reemplazo anual de la batería y la inspección visual periódica de los condensadores de la placa pueden extender significativamente la vida útil.
Tener una A16B-3200-0521 de repuesto probada en el sitio proporciona un seguro contra fallos sin la interrupción de un reemplazo proactivo planificado.
