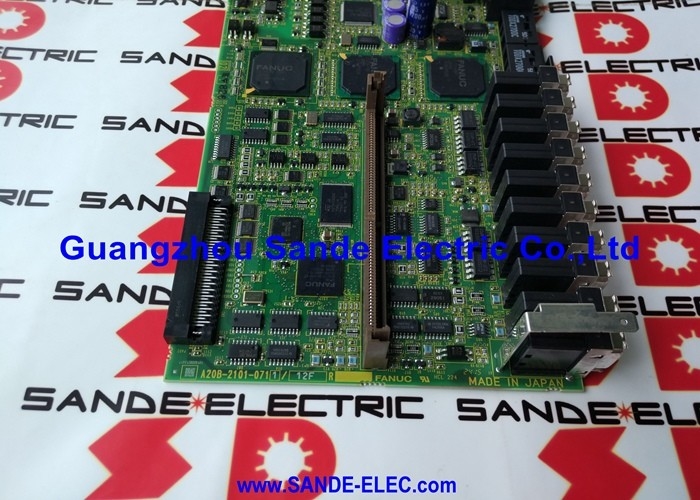

placa de circuito cnc
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-3200-0500 |
Número de la parte:A16B-3200-0500: el número de personas a las que se refiere el apartado 1 del presente artículo.
El fabricante:Corporación FANUC (Japón)
Tipo de producto:PCB de entrada y salida
Serie del tablero:A16B-3200: las condiciones de los productos
Sistemas compatibles:Controlladores CNC de la serie 0i-B de FANUC
Aplicación:Interfaz de E/S y comunicación de datos
El A16B-3200-0500 es la placa de circuito impreso de E/S comúnmente utilizada en el controlador CNC de la Serie 0i-B de FANUC.El 0i-B la segunda generación de la familia de máquinas CNC compactas 0i de FANUC fue ampliamente adoptado en centros de torneado y centros de mecanizado a lo largo de su época de producción..
El PCB de E/S es la placa responsable de la interfaz de entrada y salida digital entre el controlador CNC y el cableado de campo de la máquina herramienta.
Cada lectura del sensor y cada salida del relé del programa de la escalera PMC pasa a través de esta placa en su camino entre la lógica del controlador y la máquina física.
El 0i-B fue diseñado para un rendimiento CNC rentable y completo en un paquete compacto.
Trajo la capacidad de la serie i de FANUC a máquinas donde el 16i o 18i de tamaño completo sería sobreespecificado.
El PCB de E/S en esta arquitectura realiza la misma función de interfaz de campo que los PCB de E/S en sistemas FANUC más grandes, escalados para los requisitos de E/S del 0i-B.
El A16B-3200-0500 es el tablero que realiza esta función.
En la estructura modular del controlador 0i-B, el PCB de E/S se encuentra junto a la placa principal de la CPU y la fuente de alimentación.
Envía las señales de entrada digitales de la máquina, con interruptores de límite, sensores de proximidad, interruptores de presión, botones del panel del operador, al registro de entrada del PMC.
Conducir las señales de salida de las válvulas de solenoide del PMC, bobinas de relé, activar el huso, control de la bomba de refrigerante hacia el hardware de la máquina.
Esta interfaz de campo bidireccional es el propósito principal del PCB de E/S.
| Parámetro | Valor |
|---|---|
| Número de la parte | A16B-3200-0500: el número de personas a las que se refiere el apartado 1 del presente artículo. |
| Fabricante | Corporación FANUC |
| Tipo de producto | PCB de entrada y salida |
| Serie de tableros | A16B-3200: las condiciones de los productos |
| Sistemas compatibles | Las medidas de seguridad se aplicarán a los vehículos de las series FANUC 0i-B y 0i-TB. |
| Aplicación | Interfaz digital de E/S para el cableado de campo de la máquina herramienta |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Temperatura de almacenamiento | -20 ∼ 60°C |
| Humedad | 75% de RH máximo (no condensante) |
| Condición disponible | Nuevo (excedente) / Renovado / Reparado |
El controlador 0i-B utiliza el protocolo de comunicación serial de FANUC para conectar los dispositivos de E/S al CNC.
Las señales del cableado de la máquina llegan a los conectores del PCB de E/S, son digitalizadas y luego transmitidas a través del E/S Link al PMC.Los comandos de salida del PMC viajan de regreso a través del enlace I/O al PCB I/O, que impulsa el circuito de salida apropiado.
Esta arquitectura de enlace serial significa que la distancia física entre el controlador CNC y el punto de instalación del PCB de E/S no está limitada por la longitud de los cables de señal individuales.
The I/O Link cable carries all channel data between the controller and the I/O hardware — a significant practical advantage in machine tool installations where the CNC cabinet and the machine control panel may be separated by a distance that would make individual wire runs impractical.
El PCB de E/S procesa las señales de campo sin procesar, protegiendo contra el ruido transitorio y gestionando las condiciones de cortocircuito de salida.
Este acondicionamiento de la señal significa que el PMC recibe limpio,representaciones digitales fiables del estado real de la máquina en lugar de señales en bruto sujetas al ruido y a los transientes de conmutación de un entorno industrial activo.
La generación de controladores 0i-B, con una extensión de 0i-TB para el torneado y 0i-MB para el fresado, se adaptó a la corriente principal del mercado de máquinas herramienta durante su época de producción.FANUC lo equipó con el motor escalera PMC-SB7 (en la variante de la placa principal -0491), FSSB servo comunicación, y la interfaz de campo I / O Link proporcionada a través de esta placa.
Juntos, estos definieron un sistema CNC completo y moderno.
Las máquinas construidas sobre la plataforma 0i-B siguen en servicio de producción activa a nivel mundial.
El A16B-3200-0500 I/O PCB, como una de las placas de campo sustituibles en la pila 0i-B,se origina cuando un fallo relacionado con la E/S se remonta a la placa y no al cableado de campo o a los dispositivos de E/S conectados.
Los fallos de E/S en los sistemas CNC se encuentran entre los problemas de mantenimiento más comunes, pero no todos los fallos de E/S se remontan al PCB de E/S.El primer paso en cualquier investigación de fallas de E/S es confirmar qué elemento ha fallado: el dispositivo de campo, el cableado o el PCB.
Las pantallas de diagnóstico PMC del CNC muestran el estado en vivo de cada canal de E/S. Si un canal se lee incorrectamente, monitorearlo mientras se activa físicamente el dispositivo de campo o se mide la señal de cableado.
Un canal que se lee incorrectamente cuando la señal de cableado se confirma correcta en el conector de la placa apunta a la placa.
Un canal que se lee correctamente solo cuando la señal de campo está por encima de un cierto umbral puede indicar un circuito de entrada degradado en la placa.
El fallo de múltiples canales de E/S ̇ especialmente de canales del mismo grupo de conectores ̇ indica más claramente un fallo de la placa que un problema de cableado de campo,que generalmente afecta a un camino de señal a la vez.
P1: Varias entradas dejaron de leer correctamente después de un aumento de energía en la sala de máquinas. Los cables prueban que son buenos. ¿Es probable que el A16B-3200-0500 esté dañado?
Las oleadas de potencia generalmente dañan los circuitos de entrada de PCB I / O porque las entradas se conectan directamente al cableado de campo donde se propaga la energía de las oleadas.
Los componentes de protección en la placa absorben la energía de las sobretensiones, pero los eventos repetidos o una sobrecarga severa pueden dañar los circuitos de entrada más allá de la etapa de protección.
Con el cableado confirmado bueno, la tabla es el siguiente elemento para investigar.
Compruebe si las entradas afectadas están todas en un grupo de conectores. Los fallos agrupados a menudo confirman el daño de la placa.
P2: El PMC de la máquina 0i-B muestra una alarma, pero todas las pruebas de cableado de campo son normales. El PCB de E/S no tiene daños visibles. ¿Podría la placa estar defectuosa sin signos visibles?
Sí. Muchos fallos de I/O de PCBs, optoacopladores degradados, circuitos integrados de conductores de salida defectuosos, conexiones de tierra de alta resistencia, no producen ninguna indicación física visible.
Una tabla que parece intacta todavía puede tener componentes internos fallidos.
Si se confirma que el cableado y los dispositivos de campo están bien, el PCB de E/S debe ser reemplazado como el siguiente paso de diagnóstico.
P3: ¿Se puede utilizar el A16B-3200-0500 de una máquina de 0i-TB en una máquina de 0i-MB?
El hardware de PCB de E/S cumple la misma función tanto en configuraciones de 0i-TB (girar) como en configuraciones de 0i-MB (molar).
La placa en sí misma no diferencia entre tipos de máquina proporciona conexión de I/O de campo para cualquiera de las escaleras PMC que se carguen en el controlador.
Confirme que la revisión del tablero y la configuración de I/O Link son compatibles.
Si el número de pieza y la revisión coinciden, la placa es intercambiable entre las instalaciones de 0i-TB y 0i-MB.
P4: Después de reemplazar el PCB de E/S, algunas salidas funcionan pero otras no. El programa PMC parece correcto. ¿Qué se debe comprobar?
Las salidas que no funcionen después del reemplazo de la placa con un programa PMC correcto indican la asignación de la dirección de salida.
Confirmar que el mapa de direcciones Y del PMC coincide con la asignación de conectores del PCB de E/S para las salidas afectadas.
También comprobar que todos los parámetros de configuración de salida en el CNC que especifican las asignaciones de canales de salida se establecen correctamente.
Si se confirma la asignación de direcciones, se ensayarán los canales de salida que no funcionan directamente con la función de salida forzada del PMC para confirmar si el hardware responde.
P5: El PCB de I/O fue reemplazado. Ahora la máquina se enciende pero el enlace de I/O no se establece. ¿Qué indica esto?
Un fallo del enlace de E/S después de un reemplazo de la placa indica un desajuste de la configuración del enlace de E/S entre la nueva placa y el controlador, una conexión defectuosa del cable de enlace de E/S,o un fallo de la placa en el repuesto.
Compruebe el cable de enlace de E/S entre la placa de CPU principal y el PCB de E/S ¢ confirme que ambos extremos están conectados de forma segura.
También confirme que la configuración de la ranura de enlace de E/S en los parámetros CNC coincide con la dirección de enlace de E/S de la nueva placa.
Si ambos se confirman correctos, la placa de repuesto puede ser defectuosa.
