| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-3200-0491 |
Número de la parte:A16B-3200-0491 Las condiciones de los servicios de seguridad de los Estados miembros
El fabricante:Corporación FANUC (Japón)
Tipo de producto:PCB de la CPU principal (placa maestra)
El motor de la PMC:Se aplicarán las siguientes medidas:
Sistemas compatibles:Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero de la serie FANUC 0i-B (0i-TB, 0i-MB y compatibles)
Los ejes máximos:6

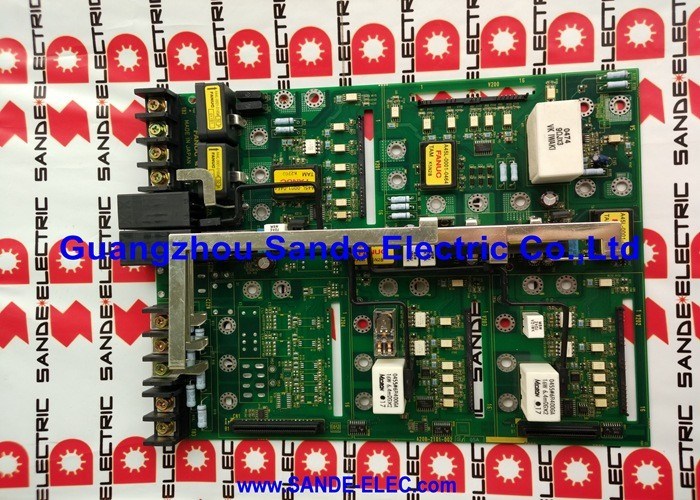

El A16B-3200-0491 es la placa principal de la CPU de la serie FANUC 0i-B también conocida como la generación Zero i-B de controladores CNC.el PCB central alrededor del cual está construido todo el controlador.
Aloja el procesador que ejecuta el software de control de movimiento CNC, gestiona la comunicación de servo FSSB con los amplificadores y coordina el programa de escalera PMC-SB7 que maneja las entradas y salidas a nivel de máquina.
Cada otra placa en la pila del controlador 0i-B se conecta directamente a esta placa o se comunica con ella a través de la estructura del plano trasero del controlador.
El 0i-B fue la segunda generación de la familia de controladores 0i de FANUC, sucesor del 0i-A y predecesor del 0i-C.
Se ha utilizado ampliamente en centros de torneado (0i-TB) y centros de mecanizado (0i-MB) durante su época de producción.encajar bien en el segmento sensible a los costes del mercado de las máquinas herramienta, donde la configuración simplificada y la fiabilidad comprobada eran más importantes que las características de vanguardia.
Las máquinas construidas en la plataforma 0i-B continúan en producción en todo el mundo.
Esta tarjeta se suministra sin módulos SMD (surface-mount daughter). Los módulos son: memoria FROM, DRAM, SRAM, tarjetas de control servo,las tarjetas gráficas se configuran por separado en función de las opciones de software de la máquina específica y el número de ejes.
Al reemplazar esta placa, los módulos SMD de la placa original se transfieren a la de reemplazo.
| Parámetro | Valor |
|---|---|
| Número de la parte | A16B-3200-0491 Las condiciones de los servicios de seguridad de los Estados miembros |
| Fabricante | Corporación FANUC |
| Tipo de producto | PCB de la CPU principal (placa maestra) |
| Plataforma del controlador | El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero de la serie FANUC 0i-B (Zero i-B) |
| El motor PMC | Se aplicarán las siguientes medidas: |
| Número máximo de ejes | 6 |
| Sistemas compatibles | 0i-TB, 0i-MB y compatibles |
| Módulos SMD | No incluido transferido de un consejo existente |
| Autobús de servicio | FSSB (servobus de serie de fibra óptica) |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Temperatura de almacenamiento | -20 ∼ 60°C |
| Condición disponible | Nuevo / Renovado / Reparado |
El PMC-SB7 es el motor PMC (Programmable Machine Controller) integrado en el A16B-3200-0491. Es la plataforma de hardware en la que se ejecuta el programa de escalera del constructor de máquinas.
En el 0i-B, el PMC-SB7 proporcionó un avance significativo con respecto a las generaciones anteriores de PMC.y conjunto de instrucciones ampliado en comparación con el PMC-SA5 utilizado en el 0i-A.
El programa de escaleras en un centro de torneado o centro de mecanizado 0i-B es donde se implementa cada función de la máquina.
Cambiadores de herramientas, sistemas de refrigerante, selección de engranajes de husillo, control de mandíbulas, bloqueos de puertas,Contadores de piezas todos estos responden porque el programa de escalera PMC-SB7 procesa sus condiciones de entrada y impulsa sus acciones de salida.
Cuando el CNC ejecuta un código M, es el PMC-SB7 el que interpreta ese código M y activa el hardware de la máquina correspondiente.
La designación -SB7 distingue a esta placa de la A16B-3200-0490, que alberga el motor PMC-SA5.Ambas placas son físicamente similares, pero no intercambiables. El software de PMC y el software del sistema se adaptan al motor PMC específico..
Una máquina configurada para PMC-SB7 requiere la placa -0491.
El A16B-3200-0491 es la placa base. Su capacidad se define por los módulos SMD que se instalan en él. El módulo FROM determina el software y la cantidad de software opcional que se puede almacenar.El módulo SRAM determina la capacidad de almacenamiento de programas.
El módulo DRAM afecta el procesamiento en tiempo real, la tarjeta servo determina cuántos ejes puede controlar la placa.
Cuando esta placa se suministra sin módulos, como es estándar para las unidades de repuesto, los módulos de la placa original de la máquina se retiran y se reajustan.
Este proceso requiere:
Después de la transferencia del módulo y el reemplazo de la placa, el software CNC, los parámetros y los programas de la máquina ya deben estar presentes en los módulos FROM y SRAM transferidos.Una recarga de software puede ser necesaria si el contenido FROM fue la razón para el reemplazo de la placa.
El A16B-3200-0491 se comunica con el servo y los amplificadores de husillo a través del bus servo en serie de fibra óptica de FSSB FANUC.Este es un enlace óptico en serie de alta velocidad que reemplaza las conexiones analógicas y digitales de cable corto de las generaciones anteriores de FANUC.
Todos los comandos de posición del eje, las referencias de velocidad y los datos de retroalimentación del codificador viajan a través del FSSB.
La fibra óptica utilizada en el FSSB es inmune al ruido eléctrico generado por los servoamplificadores y el interruptor de alimentación en el gabinete de la máquina.
Esta inmunidad al ruido fue un beneficio práctico significativo en la generación 0i, que trajo el control CNC al mismo espacio del gabinete que los servo accionadores de alta potencia.
La placa admite hasta 6 ejes en el FSSB. En la práctica, la mayoría de las máquinas 0i-TB utilizaban 2-4 ejes y la mayoría de las máquinas 0i-MB utilizaban 3-5.
La capacidad de 6 ejes proporcionó espacio para las configuraciones de máquinas compuestas.
P1: La máquina 0i-B se enciende pero no completa su secuencia de arranque. La pantalla muestra un error al principio del arranque. ¿Es el A16B-3200-0491 el culpable?
El fallo de arranque temprano puede originarse en la placa principal de la CPU, la fuente de alimentación, el módulo FROM o el módulo DRAM.Anotar el código de error específico o patrón de LED de diagnóstico en la placa principal en el punto donde se detiene el arranqueDiferentes códigos apuntan a diferentes fuentes de fallas.
Un patrón de LED que se detiene inmediatamente sin actividad después de encender sugiere un fallo de alimentación o CPU.
Un error que ocurre a medio camino a través del arranque, después de que comience la carga FROM, apunta más hacia el contenido FROM o DRAM.
P2: La escalera PMC de la máquina fue modificada recientemente. Después de la modificación, la máquina se alarma durante el inicio con un error PMC. ¿Podría ser la placa la culpa?
Una alarma PMC después de una modificación reciente de la escalera es casi seguro un problema de software, no un error de la placa.
La nueva escalera puede contener un error, o el programa puede haber sido escrito para una capacidad de motor PMC diferente (cuento de pasos, tamaño de la tabla de símbolos) de la que admite el PMC-SB7.
Verifique el mensaje de error PMC la cuestión está en la escala modificada.
P3: La placa se está reemplazando. ¿Debería reemplazarse la batería SRAM al mismo tiempo?
Si el módulo SRAM lleva una batería de litio de respaldo, compruebe su voltaje antes de transferirlo a la nueva placa.reemplazarlo durante la transferencia del módulo.
El proceso de transferencia elimina temporalmente el circuito de la SRAM. Si la batería es marginal, el contenido de la SRAM puede perderse durante la transferencia.
P4: Después de reemplazar la placa con transferencia de módulos, la máquina se inicia pero la mesa de desplazamiento de herramientas está vacía. Todos los parámetros del eje son correctos. ¿Qué pasó?
Los desplazamientos de herramientas se almacenan en SRAM. Si el módulo de SRAM se transfirió correctamente, su contenido debería estar intacto.si la batería de respaldo de la SRAM estaba baja y descargada durante la transferencia del módulo, aunque sea brevemente, el contenido de la SRAM puede perderse.Confirme el voltaje de la batería.
Esta situación refuerza la importancia de hacer una copia de seguridad completa de los datos antes de cualquier trabajo de reemplazo de placa.
P5: La máquina 0i-B tiene el -SA5 PMC en su placa existente. ¿Se puede utilizar el A16B-3200-0491 (PMC-SB7) como reemplazo?
No. El motor PMC en la placa de repuesto debe coincidir con el original. El software del sistema CNC y la escalera PMC están escritos para un motor PMC específico.
Una escalera y un sistema -SA5 no pueden ejecutarse en una placa -SB7 sin una conversión completa del software.
La placa de repuesto debe ser la variante -0490 (PMC-SA5) para que coincida con un sistema -SA5 existente.
Confirme el motor PMC a partir de la etiqueta de la placa instalada antes de obtener cualquier reemplazo.
