| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-3200-0450 |

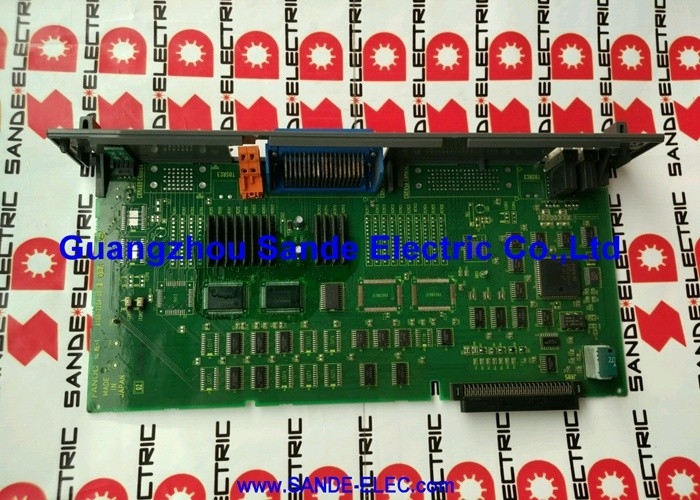

Número de Pieza: A16B-3200-0450
Fabricante: FANUC Corporation (Japón)
Tipo de Producto: Placa de Circuito Impreso de CPU Principal
Serie de Placa: A16B-3200
Aplicación:Controladores CNC y de robot FANUC (incluyendo LR-Mate)
Función: Placa procesadora central — integra módulo de CPU, tarjeta de eje, módulo FROM/SRAM
Interfaz: Backplane F-BUS
Nota de Variante: Sin convertidor DC
La A16B-3200-0450 es la placa de circuito impreso de CPU principal para las plataformas de controladores CNC y de robot de FANUC. En la serie A16B-3200 — la familia de placas de procesador principal de FANUC que cubre múltiples generaciones de controladores CNC y de robot — esta placa funciona como la unidad central de procesamiento que coordina todas las operaciones del controlador. La ejecución de programas, la lógica PMC, la gestión de memoria, la comunicación de servo y husillo, y la interfaz del operador pasan por la placa de CPU principal.
En aplicaciones de controladores de robot, la A16B-3200-0450 está particularmente asociada con la serie FANUC LR-Mate — los robots compactos de sobremesa ampliamente utilizados para ensamblaje, manipulación de materiales y asistencia de máquinas de precisión en entornos de fabricación.
La placa integra el módulo de CPU, la tarjeta de control de eje y el módulo de memoria FROM/SRAM dentro de un ensamblaje unificado, proporcionando el núcleo de procesamiento completo para el controlador.
La interfaz del backplane F-BUS conecta esta placa principal con las otras placas en el rack del controlador.
Las placas de opción de alimentación, las placas de E/S, las tarjetas de eje adicionales y las placas de comunicación se conectan al backplane y se comunican con la CPU principal a través del F-BUS.
El backplane distribuye la alimentación, las señales de dirección y de datos a todas las placas instaladas.
| Parámetro | Valor |
|---|---|
| Número de Pieza | A16B-3200-0450 |
| Fabricante | FANUC Corporation |
| Tipo de Producto | Placa Base de CPU Principal |
| Serie de Placa | A16B-3200 |
| Aplicación | Controladores CNC, controladores de robot FANUC (LR-Mate) |
| Interfaz de Backplane | F-BUS |
| Módulos Integrados | Módulo de CPU, tarjeta de eje, FROM/SRAM |
| Variante | Sin convertidor DC |
| Origen | Japón |
| Temperatura de Operación | 0 – 40 °C |
| Temperatura de Almacenamiento | −20 – 60 °C |
| Condición Disponible | Nuevo (excedente) / Reacondicionado / Reparado |
En la arquitectura de controladores CNC y de robot de FANUC, la placa base de CPU principal es el componente de procesamiento de nivel más alto. Es la placa que ejecuta el sistema operativo CNC, la lógica de escalera PMC (Controlador Programable de Máquina) y todas las funciones de nivel superior que hacen que el controlador sea útil: interpretación de programas, interpolación, gestión de la pantalla del operador, comunicación con sistemas externos.
La placa base de CPU principal no se interconecta directamente con los variadores de servo o el cableado de campo de la máquina en la mayoría de las configuraciones.
Opera a nivel de procesamiento de señales y lógica. Los comandos de servo de la placa de CPU viajan a los amplificadores de servo a través de los circuitos de control de eje — en el caso de la A16B-3200-0450, la tarjeta de eje está integrada en el ensamblaje de la placa.
Las E/S de campo — entradas y salidas de la máquina — pasan por placas de E/S dedicadas en el rack del controlador.
Esta separación arquitectónica significa que las fallas de la placa base de CPU principal producen alarmas de sistema de alto nivel en lugar de alarmas específicas de hardware de variador o E/S.
Una placa base de CPU principal defectuosa generalmente impide que el controlador arranque por completo, o causa que la secuencia de arranque se detenga con una alarma de error de CPU o de sistema.
La integración de la A16B-3200-0450 del módulo FROM/SRAM y la tarjeta de eje en el ensamblaje de la placa principal es una característica arquitectónica compartida con varias generaciones de controladores FANUC diseñadas para aplicaciones compactas o integradas.
El FROM (Flash ROM) almacena el software operativo del controlador CNC o de robot — el software del sistema que el controlador carga al encender.
El SRAM almacena parámetros, datos de programa y otros datos que deben persistir cuando se retira la alimentación pero que necesitan ser escribibles durante la operación.
Este SRAM está respaldado por batería; la batería mantiene los datos durante el apagado. La tarjeta de eje proporciona la interfaz de servo para los ejes controlados del controlador.
En el contexto del robot LR-Mate, este ensamblaje integrado le da al controlador compacto su capacidad de procesamiento completa en un tamaño físico mínimo — apropiado para la intención de diseño del LR-Mate como un robot pequeño y eficiente en espacio para entornos de fabricación densamente poblados.
Los robots LR-Mate de FANUC se encuentran entre los robots industriales compactos más desplegados en el mundo.
La serie LR-Mate se utiliza ampliamente para asistencia de máquinas, ensamblaje, inspección y manipulación de materiales en la industria automotriz, electrónica, procesamiento de alimentos y fabricación de precisión.
El controlador que dirige estos robots depende de la placa base de CPU principal para ejecutar los programas de movimiento del robot, procesar las entradas de los sensores y gestionar los seis ejes servo del robot.
Cuando la A16B-3200-0450 falla en un controlador LR-Mate, el robot se detiene.
El impacto en la producción depende completamente de lo que estaba haciendo el robot — para una aplicación de asistencia de máquinas que alimenta una máquina herramienta CNC, la máquina CNC también se detiene por falta de carga y descarga de piezas.
Obtener la placa base de CPU principal reemplazada rápidamente está directamente relacionado con minimizar el impacto en la producción de la falla.
P1: El controlador FANUC muestra una alarma al encender que indica un error de CPU o una falla de inicialización del sistema. El controlador no puede completar su secuencia de arranque. ¿Es esta la placa base de CPU principal?
Una alarma de error de CPU o falla de inicialización del sistema al arrancar es consistente con una falla de la placa base de CPU principal, pero también puede ser causada por un módulo de memoria defectuoso (FROM o SRAM), una fuente de alimentación que entrega voltajes incorrectos a la placa, o un problema en el conector del backplane.
Antes de concluir que la placa base de CPU principal ha fallado, verifique los voltajes de la fuente de alimentación a la placa y revise todos los conectores del backplane.
Si la alimentación y las conexiones se confirman como buenas, la placa base de CPU principal o sus módulos de memoria integrados son la ubicación de la falla.
P2: Se perdieron los datos SRAM del controlador durante un corte de energía. Después de restaurar la energía, se deben recargar todos los parámetros. ¿Es la A16B-3200-0450 la culpable?
La pérdida de datos durante un corte de energía es un problema de falla de la batería, no una falla de la placa base de CPU principal.
La batería SRAM que protege los datos de parámetros de la A16B-3200-0450 se ha agotado. Reemplace la batería, recargue todos los parámetros de la copia de seguridad y restaure el funcionamiento normal.
La placa en sí no tiene la culpa. Establezca un programa regular de reemplazo de baterías basado en la vida útil nominal de la batería para evitar recurrencias.
P3: Se obtuvo una A16B-3200-0450 de reemplazo. Después de la instalación, el controlador arranca pero el robot no se mueve correctamente — algunos ejes tienen posiciones incorrectas. ¿Qué está sucediendo?
Las posiciones incorrectas de los ejes después de un reemplazo de placa son casi con certeza un problema de parámetros. La placa de reemplazo su FROM y SRAM comienzan en su estado predeterminado de fábrica.
Todos los parámetros específicos del robot — datos de calibración de ejes, configuración del modelo de robot, ajustes de carga útil y parámetros del sistema — deben cargarse antes de que el robot pueda operar correctamente. Restaure todos los parámetros de la copia de seguridad.
Si no se dispuso de una copia de seguridad completa, el robot requerirá recalibración para establecer las posiciones de origen correctas de los ejes.
P4: El controlador del robot LR-Mate tiene 12 años. La placa base de CPU principal muestra errores de comunicación intermitentes entre la placa principal y los amplificadores de servo. ¿Qué se debe investigar?
Los errores de comunicación de servo intermitentes en una placa base de CPU principal antigua apuntan a la degradación de los condensadores electrolíticos en la sección de la fuente de alimentación de la placa o en los circuitos de acondicionamiento de señales. El tiempo de comunicación se vuelve marginal cuando los voltajes de suministro tienen una ondulación excesiva.
Verifique los contactos del conector del backplane — la oxidación en estos contactos también puede causar errores de comunicación intermitentes. Si la limpieza del conector no resuelve el problema, es apropiado un reacondicionamiento de la placa (reemplazo de condensadores) o un reemplazo de la placa.
P5: ¿Se puede usar la A16B-3200-0450 en cualquier controlador CNC FANUC de la serie A16B-3200, o está limitada a modelos específicos?
La serie A16B-3200 contiene placas base de CPU principal para diferentes generaciones de controladores FANUC, cada una optimizada para su arquitectura de procesador específica, configuración de memoria y protocolo de backplane.
La A16B-3200-0450 sirve a los modelos de controlador para los que fue diseñada — principalmente el controlador de robot LR-Mate y aplicaciones CNC compatibles.
No puede ser sustituida por placas base de CPU principal con números de pieza diferentes en la serie, incluso si el conector físico parece compatible.
