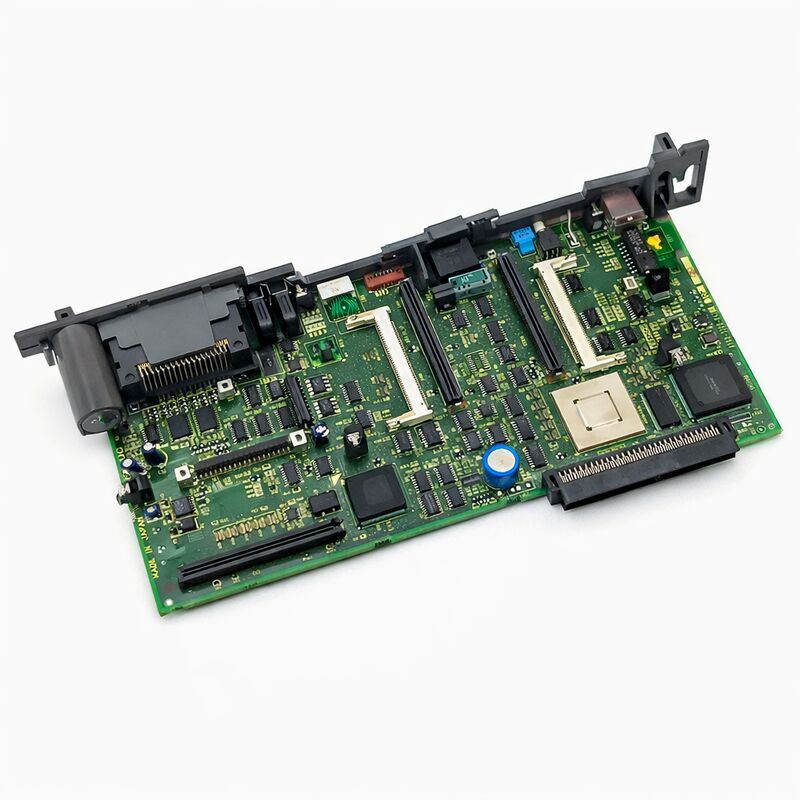

FANUC A16B-3200-0429 | Serie 18i / 180i Modelo B Placa de CPU Principal Independiente — Control i-B, Origen Japón

Número de pieza: A16B-3200-0429

Fabricante: FANUC Corporation (Japón)

Tipo de producto: Placa de CPU Principal Independiente

Serie de placa: A16B-3200

Descripción: Placa de CPU Principal de Control Independiente i-B — Placa Principal de CPU (#18i/180i Modelo B)

Descripción general

La A16B-3200-0429 es la placa de CPU principal independiente para los controladores CNC FANUC Serie 18i y 180i Modelo B. Es la placa en el centro del controlador i-B — la única placa que contiene el procesador principal, el controlador FSSB (Fiber-optic Servo Serial Bus) para la comunicación de servoaccionamientos y el procesador gráfico para la pantalla del operador, todo integrado en una sola placa con módulos de memoria FROM, SRAM y DRAM enchufables.

Las 18i-B y 180i-B se encontraban entre las plataformas CNC de alto rendimiento más desplegadas de su generación.

La 18i-B se utilizó en centros de mecanizado y tornos que requerían más capacidad de ejes y procesamiento más rápido que la 21i, mientras que la 180i-B extendió la misma arquitectura a centros de mecanizado de gran formato y aplicaciones multihusillo.

Ambas plataformas dependían de esta placa de CPU principal para todas las funciones de control: interpolación de programas, ejecución de lógica PMC, generación de comandos de servo, control de husillo y gestión de la interfaz del operador se originan aquí.

La designación "independiente" distingue esta placa de la versión montada en LCD de la misma generación. En la configuración independiente, la placa de CPU se instala en su propio bastidor, separada de la unidad de visualización.

Un cable conecta la placa independiente a la unidad de visualización. Esta separación proporciona flexibilidad de mantenimiento: la placa de CPU y la unidad de visualización se pueden reparar de forma independiente, y el mismo tipo de placa de CPU sirve para instalaciones con diferentes configuraciones de visualización.

Especificaciones clave

Plataforma 18i-B / 180i-B — El contexto del controlador

La Serie 18i-B representa la segunda generación de CNC i-series de FANUC. La generación original i-A estableció la arquitectura FSSB y el software operativo i-series.

La generación B refinó la plataforma: CPU más rápida, mayor capacidad de memoria, funciones de mecanizado de alta velocidad mejoradas e interpolación nanométrica mejorada para trabajos de contorneado de precisión.

Para las máquinas herramienta que utilizaron la 18i-B, las mejoras respecto a la generación A fueron concretas y medibles. Los tiempos de ciclo en piezas de contorno complejo se acortaron porque el controlador podía procesar más bloques de programa por segundo.

La precisión del contorneado mejoró porque la mayor velocidad de procesamiento redujo el error de interpolación en trayectorias de herramienta circulares y espirales.

La 18i-B se convirtió en el controlador elegido para centros de mecanizado de alta gama en los sectores automotriz, aeroespacial y de moldes, donde estas diferencias de rendimiento afectaron directamente la calidad de la pieza y la tasa de producción.

La A16B-3200-0429 es lo que proporcionó este rendimiento. Todo el trabajo computacional de la 18i-B — los algoritmos de control de servo, la lógica PMC, la interpolación — se ejecuta en esta placa. Cuando la placa funciona correctamente, nada de esto es visible.

La máquina funciona, las piezas son precisas y la producción continúa. Cuando la placa falla, todo se detiene.

Interfaz FSSB — Comunicación de servo integrada

La A16B-3200-0429 incluye el controlador FSSB que gestiona la comunicación de servo entre el CNC y los módulos amplificadores de servo. FSSB (Fiber-optic Servo Serial Bus) transmite comandos de posición y recibe retroalimentación del codificador a través de fibra óptica, un método de comunicación digital inmune al ruido que reemplazó a las interfaces PWM analógicas de generaciones anteriores de CNC FANUC.

Tener el controlador FSSB integrado en la placa de CPU principal significa que la comunicación de servo y la interpolación CNC están estrechamente acopladas en la misma placa. El ciclo de actualización del servo se sincroniza directamente con el ciclo de procesamiento del CNC.

Esta estrecha integración es parte de lo que le da a la 18i-B sus características de rendimiento de servo.

Cuando la A16B-3200-0429 falla, a menudo aparecen alarmas de comunicación FSSB en todos los ejes simultáneamente, ya que el controlador FSSB para todos los amplificadores de servo conectados reside en esta única placa.

Este patrón, donde todos los ejes pierden la comunicación FSSB a la vez en lugar de uno a la vez, es uno de los indicadores de que la falla está en la placa de CPU principal en lugar de en un amplificador de servo individual o un cable de fibra.

Restauración de datos post-instalación

Reemplazar la A16B-3200-0429 requiere un procedimiento completo de restauración de datos. Los módulos de memoria de la nueva placa comienzan en un estado predeterminado de fábrica. El software operativo CNC en el FROM es correcto, pero cada parámetro específico de la máquina en la SRAM está en blanco.

Los parámetros que deben restaurarse cubren todos los aspectos de la configuración de la máquina: límites de movimiento de los ejes, ajustes de ganancia de servo, parámetros de husillo, valores preestablecidos de temporizadores y contadores PMC, tablas de compensación de error de paso, registros de compensación de herramienta y el programa completo de lógica PMC.

Sin estos datos, el controlador se niega a arrancar o funciona de una manera que no coincide con la máquina que controla.

Por lo tanto, una copia de seguridad completa del sistema antes del reemplazo de la placa es esencial. Los controladores FANUC 18i-B admiten copias de seguridad completas a través del menú de arranque del CNC y a través de las funciones de E/S de datos.

Para máquinas sin una copia de seguridad actual, intentar reemplazar la placa antes de crear una es un riesgo significativo. Restaurar parámetros de la documentación, sin una copia de seguridad, es un proceso largo y propenso a errores que generalmente requiere soporte de ingeniería de FANUC.

Preguntas frecuentes

P1: Todos los ejes de servo muestran simultáneamente alarmas de comunicación FSSB. Los cables de fibra y los amplificadores de servo han sido revisados y no están dañados. ¿Es la A16B-3200-0429 la culpable?

Las alarmas FSSB simultáneas en todos los ejes con cables y amplificadores confirmados como buenos implican fuertemente el controlador FSSB en la placa de CPU principal. Todos los canales FSSB de los ejes comparten el controlador FSSB en la A16B-3200-0429.

Una falla en esta circuitería común afecta a todos los canales a la vez. Vuelva a colocar los conectores del plano posterior de la placa y verifique la colocación del módulo FSSB en la placa.

Si las alarmas persisten, el reemplazo de la placa es la acción apropiada.

P2: El controlador 18i-B no completa su secuencia de inicio y muestra una alarma del sistema. El código de alarma indica un error de lectura FROM. ¿Ha fallado la placa de CPU principal?

Un error de lectura FROM apunta al módulo FROM — la tarjeta de memoria flash enchufable que contiene el software operativo CNC — en lugar de necesariamente a la placa de CPU principal en sí.

El módulo FROM es un componente separado que se inserta en un zócalo en la A16B-3200-0429.

Primero, retire y vuelva a colocar el módulo FROM. Si el error persiste con el módulo correctamente colocado, el módulo FROM en sí puede estar defectuoso.

Solo si un nuevo módulo FROM no resuelve el error, se debe sospechar de la placa de CPU principal.

P3: El fabricante de la máquina requiere una versión específica del software CNC. Hay disponible una A16B-3200-0429 reacondicionada, pero se desconoce su versión FROM. ¿Cómo se debe manejar esto?

La versión FROM determina las características del software CNC, los rangos de parámetros y la compatibilidad PMC. Antes de instalar una placa reacondicionada, identifique la versión FROM en la placa leyendo su etiqueta o verificando la pantalla de información del sistema del CNC durante el inicio.

Si la versión FROM no coincide con el requisito de la máquina, se debe obtener e instalar un módulo FROM con la versión correcta.

Los otros componentes de la placa de CPU principal son independientes de la versión; solo el contenido FROM debe coincidir con el requisito de software de la máquina.

P4: Después de instalar una A16B-3200-0429 de reemplazo y restaurar todos los parámetros, ciertos parámetros de servo de eje producen alarmas de servo durante el funcionamiento. ¿Qué se debe investigar?

Una alarma de servo después de la restauración de parámetros con una placa nueva generalmente significa que algunos valores de parámetros de servo son incorrectos.

La causa más común es que la versión del software de servo en el FROM de la nueva placa difiere de la original, y algunos números o rangos de parámetros han cambiado entre versiones.

Revise el código de alarma, identifique el parámetro de servo específico asociado con él y verifique el valor de ese parámetro contra la documentación del fabricante de la máquina o la copia de seguridad de la placa original.

Ajustar los parámetros afectados a valores apropiados para la versión del software de servo instalada generalmente resuelve esto.

P5: La máquina 18i-B tiene 15 años y la A16B-3200-0429 está descontinuada. ¿Es un reemplazo de CNC (retrofit) una mejor opción que un reemplazo de PCB?

La economía depende del valor productivo restante de la máquina y del alcance de otros componentes envejecidos. Un reemplazo de la placa de CPU principal es específico y rentable si el resto del controlador — los amplificadores de servo, la fuente de alimentación, las unidades de E/S — está en buenas condiciones.

Un retrofit completo del CNC reemplaza todo el controlador con un equivalente moderno, eliminando la preocupación por la disponibilidad de placas heredadas, pero requiriendo inversión en puesta en marcha, reingreso de parámetros y potencialmente hardware de amplificador de servo actualizado.

Para una máquina de 15 años mecánicamente sólida con una buena justificación comercial para la producción continua, el reemplazo de la placa suele ser la mejor primera opción.

La opción de retrofit tiene más sentido cuando varios componentes del controlador envejecen simultáneamente.
