placa de circuito cnc
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-3200-0325 |
Número de la parte:A16B-3200-0325: el número de personas a las que se refiere el apartado 1 del presente artículo.
El fabricante:Corporación FANUC (Japón)
Tipo de producto:PCB de la CPU principal (placa principal independiente)
Sistemas compatibles:Las series FANUC 18i-A, 18i-MA, 18i-TA, 180i-A, 180i-MA, 180i-TA
Estado:Discontinuado por el fabricante

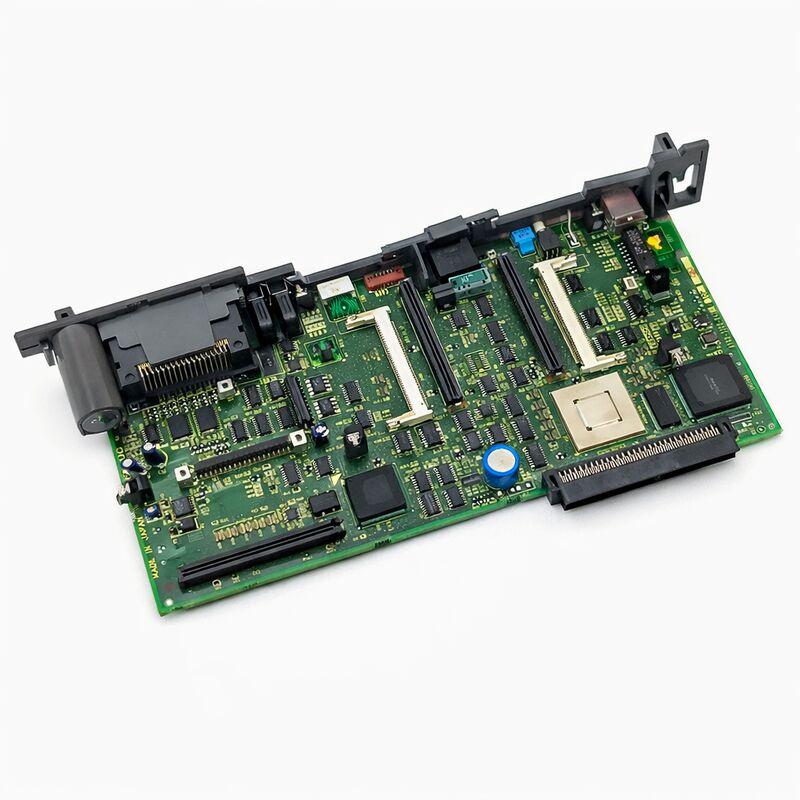

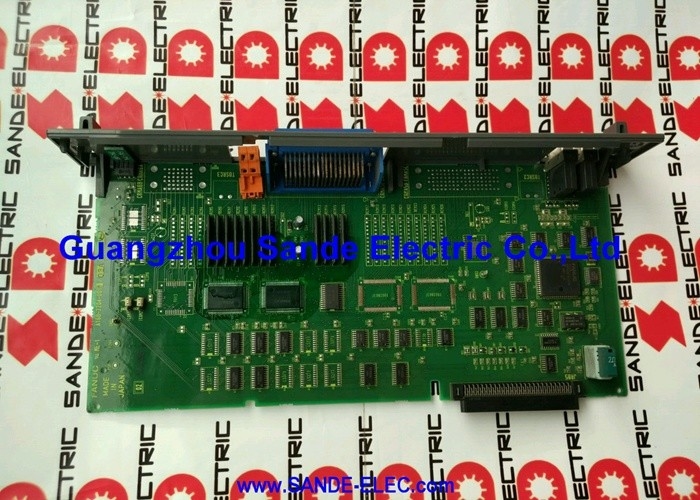

El A16B-3200-0325 es el principal PCB de la CPU para los sistemas CNC de las series FANUC 18i-A y 180i-A.Es la placa de piedra angular de la arquitectura de control independiente 18i / 180i Modelo A la placa central en la que las tarjetas del procesador de la CPU, módulos de controladores FSSB, tarjetas gráficas, módulos de memoria y otras placas de conexión están montados.
El control CNC completo está construido alrededor de este PCB principal.
Las designaciones 18i y 180i cubren la generación de CNC de mediano a alto rendimiento de la serie i de FANUC.
Estos controladores fueron diseñados para centros de mecanizado, centros de torneado, máquinas herramientas compuestas y otras aplicaciones de múltiples ejes que requieren una plataforma de control capaz pero compacta.Las subdenominaciones 18i-MA y 18i-TA indican, respectivamente, las variantes del centro de mecanizado y del centro de giro..
La designación 180i cubre la versión CNC abierta de la misma plataforma de hardware, que integra funciones de PC junto con el núcleo CNC.
Esta placa es descontinuada por FANUC. Se encuentra en gabinetes de sistemas independientes comúnmente identificados por los números de piezas de la unidad del sistema A02B-0266-Bxxx, entre otros.La tarjeta se suministra sin PCB periféricos enchufables. Cada tarjeta enchufable es un componente independiente con su propio número de pieza..
| Parámetro | Valor |
|---|---|
| Número de la parte | A16B-3200-0325: el número de personas a las que se refiere el apartado 1 del presente artículo. |
| Fabricante | Corporación FANUC |
| Serie de tableros | A16B-3200: las condiciones de los productos |
| Sistemas compatibles | Se trata de una serie FANUC 18i-A / 180i-A. |
| Subvariantes | 18i-MA, 18i-TA, 180i-MA y otros |
| Designación | Control de la CPU principal y del PCB F18I |
| Arquitectura | En pieza independiente (reposador CNC separado) |
| Unidad del sistema común | A02B-0266-B5xx y demás |
| Las placas de enchufe | No incluido número de piezas separadas requerido |
| Estado de la producción | Discontinuado por el fabricante |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Temperatura de almacenamiento | -20 ∼ 60°C |
| Humedad | 75% de RH máximo (no condensante) |
| Condición disponible | Nuevo / Renovado / Reparado |
El A16B-3200-0325 es la placa principal para la configuración CNC independiente de FANUC.La PCB principal es el plano de fondo de esta unidad de control.
Las placas de enchufe para procesamiento de CPU, comunicación servo FSSB, gráficos y memoria se conectan a la PCB principal dentro de la carcasa independiente.
Esto contrasta con el diseño montado en LCD de FANUC, donde la placa principal de la CPU se integra en el conjunto del panel del operador detrás de la pantalla.
The standalone architecture gives more expansion flexibility — more plug-in slots accommodate a wider range of option boards — and is the configuration used for more complex machine tool applications with high option loading.
El A16B-3200-0325 es la versión modelo A de la placa principal 18i/180i.
Una placa principal Modelo B posterior utiliza un número de pieza diferente (A16B-3200-0421 y relacionados).Los dos no son intercambiables la arquitectura de la placa de conexión y las definiciones de los conectores difieren entre el modelo A y el modelo B.
Siempre confirme la generación del modelo antes de comprar un reemplazo.
La Serie 18i-A era una plataforma CNC de gama media capaz para su generación. Manejaba de cuatro a seis ejes de manera efectiva, soportaba un amplio conjunto de opciones,y se implementó en una amplia gama de tipos de máquinas herramienta fabricadas en los años 90 y 2000..
Muchas de estas máquinas siguen en producción activa hoy en día.
La variante 180i-A agrega la funcionalidad Open CNC, un entorno de PC basado en Windows que se ejecuta junto con el núcleo CNC en el mismo hardware.Esto permitió a los fabricantes de máquinas desarrollar interfaces de operador personalizadas y aplicaciones de gestión de datos.
El hardware principal del PCB es el mismo; la diferencia radica en el software y el hardware adicional del PC instalado en el bastidor de control.
Tanto el 18i-A como el 180i-A dependen de la A16B-3200-0325 como su tabla principal.
El reemplazo restaura el hardware de control al estado operativo, con las placas de enchufe y el software recargados para completar el sistema.
La A16B-3200-0325 es la placa principal solamente. Ninguna de las placas de conexión CPU card, módulo FSSB, tarjeta gráfica, memoria FROM/SRAM, DRAM están incluidas.
Estos son componentes separados, cada uno con sus propios números de piezas.
Al reemplazar esta placa principal, las placas de enchufe del sistema original generalmente se pueden transferir a la de reemplazo, siempre que no estén dañadas.
Si las placas de enchufe se dañaran en caso de avería de la placa principal, deberán comprarse por separado.
Confirme el estado de cada placa de enchufe antes de instalarla en la nueva placa principal.
P1: El control independiente 18i-A no arranca. Todos los LED de la placa principal están apagados. ¿Dónde debería comenzar el diagnóstico?
Una placa principal con todos los LEDs apagados al encender indica que no llega energía de control a la placa.
Verificar que la tensión de entrada de la fuente de alimentación es correcta y que sus tensiones de salida están dentro de las especificaciones.
Si la fuente de alimentación está confirmada y los LED permanecen apagados, la placa principal se convierte en el candidato a fallo.
P2: El mando se activa y muestra la pantalla de arranque de FANUC, pero no procede al funcionamiento normal.
El bloqueo de la pantalla de arranque en los sistemas 18i-A es típicamente un problema de FROM o SRAM, ya sea que el módulo FROM no se puede leer correctamente, el contenido de FROM está dañado o los datos (parámetros) de SRAM son inválidos.Acceda al menú de arranque y compruebe el estado del módulo FROM.
Si la verificación de FROM falla, el módulo FROM requiere atención antes de que pueda reanudar el funcionamiento normal.
P3: ¿Pueden utilizarse placas de enchufe de un sistema 18i-B (modelo B) en el A16B-3200-0325 (modelo A)?
No. Las placas de conexión del modelo A y el modelo B no son intercambiables. Las definiciones de los conectores, los factores de forma de la placa y, en algunos casos, las versiones de software difieren entre las dos generaciones de modelos.
Utilice únicamente placas de conexión modelo A compatibles con la placa principal A16B-3200-0325. Identifique las placas modelo A de la lista de piezas originales de la máquina o de las etiquetas de las placas actualmente instaladas.
P4: ¿Después de reemplazar el A16B-3200-0325, los parámetros se transfieren automáticamente desde las placas de conexión?
Los parámetros se almacenan en el módulo de SRAM una placa de conexión. Si el módulo de SRAM está intacto y se transfiere a la nueva placa principal, los parámetros que contiene están disponibles después del reemplazo.
La batería SRAM debe estar en funcionamiento para haber conservado los datos durante los períodos de apagado durante la reparación.
Verifique siempre que los parámetros son correctos y completos después de cualquier cambio de placa antes de volver a poner la máquina en producción.
P5: La máquina ejecuta la variante 18i-MA. ¿Es el A16B-3200-0325 también adecuado para las variantes 18i-TA y 180i?
Sí. La A16B-3200-0325 es la placa principal para la plataforma de la Serie 18i-A / 180i-A en sus variantes 18i-MA, 18i-TA, 180i-MA, 180i-TA y otras dentro de la generación Model A.
La variación entre los subtipos de centro de mecanizado (MA) y centro de torneado (TA) es principalmente en la configuración del software y los parámetros, no en el hardware de la placa principal.
El tablero en sí es común a través de la plataforma.
