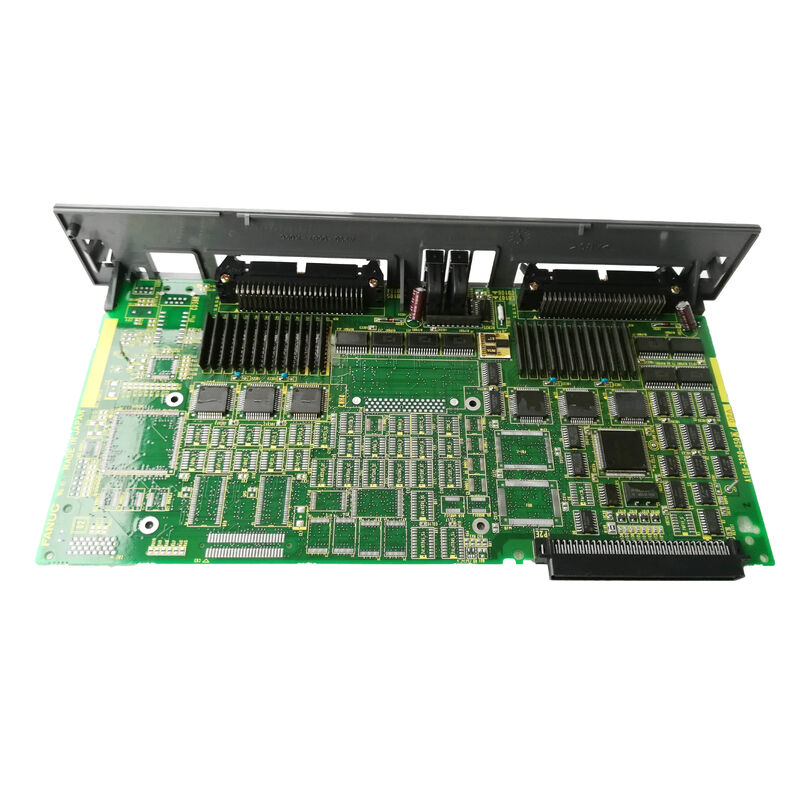

1 piezas Usado FANUC A16B-3200-0071 Tabla de control Probado A16B32000071 A16B-32OO-OO71

A16B-3200-0071∙ FANUC Robot CPU PCB aritmético de alta velocidad ∙ Co-procesador matemático / cinemática / planificación de trayectoria / controlador de robot

CPU aritmética Un procesador matemático dedicado

El A16B-3200-0071 no es una placa de CPU de uso general, sino un coprocesador aritmético especializado, una placa dedicada enteramente a los cálculos más intensivos en el control de robots.

El movimiento del robot industrial requiere un cálculo matemático continuo en tiempo real:

Cinemática hacia adelante e inversa:En cada ciclo de actualización del servo, el controlador debe resolver las ecuaciones cinemáticas que relacionan ángulos de articulaciones con la posición del efector final del robot en el espacio 3D.Esto implica resolver un conjunto de seis ecuaciones no lineales acopladas computationally costoso incluso en el hardware moderno, y críticamente sensible al tiempo en la tasa de actualización de servo.

Interpolación de trayectoria:El movimiento suave de un punto a otro requiere calcular los valores de posición continua, velocidad y aceleración para las seis articulaciones simultáneamente,desde el camino programado a través de cada paso de interpolación.

Transformaciones de coordenadas:Conversión entre coordenadas mundiales (X/Y/Z cartesianas), coordenadas de herramientas y coordenadas conjuntas ?? y viceversa ?? en cada ciclo de actualización.Las traducciones y rotaciones en el espacio 3D requieren matemáticas de matriz intensivas.

Calculaciones para evitar colisiones:Las aplicaciones robóticas más avanzadas computan las comprobaciones de autorización en zonas de exclusión 3D definidas en tiempo real.

El A16B-3200-0071 proporciona recursos de silicio dedicados para esta carga de trabajo matemática liberando la placa principal de la CPU de la carga de cálculo para que pueda gestionar la comunicación, la lógica del programa,y coordinación del sistema sin que la carga aritmética ralentice su respuesta.

Información clave sobre el producto

¿Por qué un tablero de aritmética separado?

Una pregunta natural: ¿por qué separar el procesamiento aritmético en una placa dedicada en lugar de integrar todo en una CPU principal más potente?

Contexto histórico:The A16B-3200-0071 was designed in an era when dedicated floating-point and DSP co-processors provided significantly higher arithmetic throughput than general-purpose CPUs — particularly for the trigonometric and matrix operations central to roboticsEl uso de una tabla aritmética dedicada era el óptimo de la ingeniería de su tiempo.

Confiabilidad y capacidad de servicio:Separating the arithmetic function onto a dedicated board means that an arithmetic processor failure is resolved by replacing one specific board — without affecting the main CPU board or the rest of the controller electronics.

Computación paralela:La tarjeta aritmética y la CPU principal pueden trabajar en paralelo la tarjeta aritmética que calcula el siguiente segmento de trayectoria mientras que la CPU principal maneja las encuestas de E/S, la carga de programas,y comunicación del operador.

Escenarios de aplicación

Error aritmético del controlador del robot:Un controlador de robot FANUC desarrolla errores en la ejecución de la trayectoria de desviaciones de la trayectoria de movimiento, errores de cálculo cinemático o alarmas específicas del robot que apuntan a la capa de procesamiento.El tablero de aritmética A16B-3200-0071 se identifica como la fallaEl reemplazo restablece el cálculo cinemático y de trayectoria correcto.

Modernización del controlador:Un controlador robótico FANUC más antiguo vuelve a funcionar después de almacenarse.El A16B-3200-0071 se reemplaza como parte de una renovación electrónica sistemática para garantizar que todas las placas de procesamiento críticas estén en buenas condiciones conocidas..

Preguntas frecuentes

P1: ¿Qué tipo de controlador de robot utiliza A16B-3200-0071?

La gama A16B-3200-007x está asociada con los controladores de robots FANUC, probablemente el LR Mate y las familias de controladores de robots compactos relacionados, basados en la adyacencia del A16B-3200-0070 (CPU principal LR Mate 100).Confirmar el modelo del controlador robótico aplicable a partir de la documentación del controlador.

P2: ¿Cuál es la diferencia entre A16B-3200-0071 (aritmética) y A16B-3200-0070 (CPU principal)?

A16B-3200-0070 es la placa principal de la CPU ¢ que maneja la ejecución del programa, la comunicación, la gestión de E/S y la coordinación general del sistema.A16B-3200-0071 es el co-procesador aritmético dedicado a los cálculos cinemáticos y de trayectoriaAmbas placas trabajan juntas en el mismo controlador; ninguna por sí sola proporciona un control completo del robot.

P3: ¿El reemplazo de A16B-3200-0071 requiere cambios en el programa del robot?

No. Los programas del robot y los parámetros del sistema se encuentran en módulos SRAM o FROM separados del PCB aritmético. La sustitución de A16B-3200-0071 no afecta a los datos de programa o parámetro almacenados.Después de montar el repuesto, el controlador se reinicializa y el tablero aritmético reanuda su función de cálculo utilizando la configuración del sistema existente.

P4: ¿Qué alarmas indican que A16B-3200-0071 puede haber fallado?

Las alarmas relacionadas con errores de cálculo del movimiento del robot: alarmas de desviación de trayectoria, códigos de error cinemático, fallas de cálculo de posición o servo alarmas no atribuibles a causas externas (motor,codificadorLas alarmas específicas de la capa de procesamiento aritmético están documentadas en el manual de mantenimiento del controlador de robot FANUC aplicable.
