Tablero Fanuc usado A16B-3200-0040 A16B32000040 A16B-32OO-OO4O

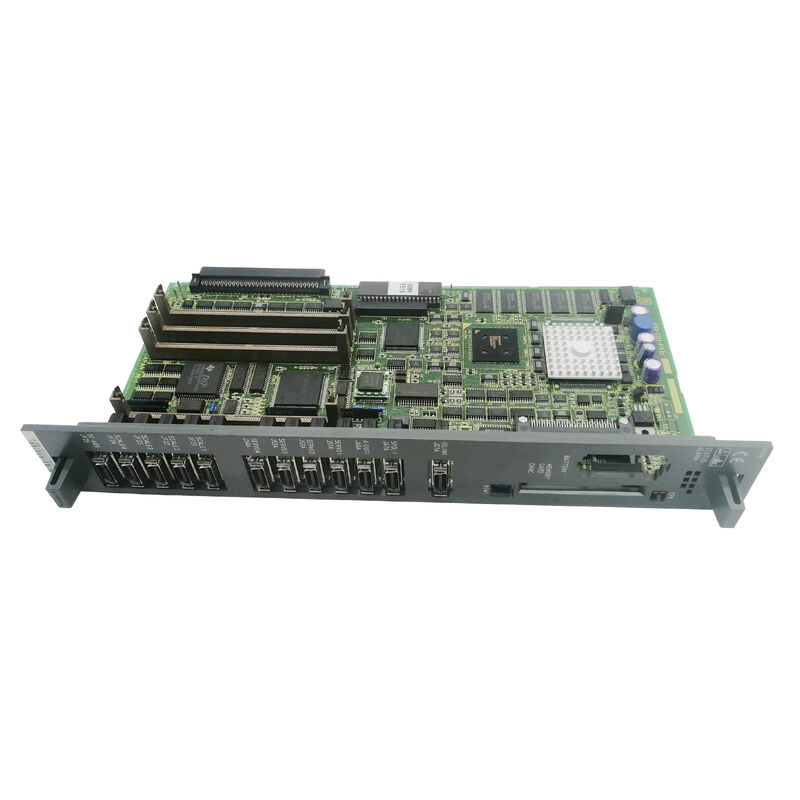

A16B-3200-0040 | PCB de CPU principal del robot FANUC RJ-2 — 24 VCC / 0,84 kg / Procesamiento de datos / Montaje en ranura / Controlador serie RJ2

RJ-2: una generación de robots industriales FANUC

El controlador FANUC RJ-2 (Robot J-2) representa una generación clave en la historia de productos de robots industriales de FANUC. El RJ-2 impulsó una amplia gama de cuerpos de robots industriales FANUC, desde robots compactos de soldadura por arco hasta robots de manipulación de materiales de gran carga útil, proporcionando la columna vertebral de procesamiento para el control de movimiento de 6 ejes, la coordinación de dispositivos periféricos y la comunicación colgante.

La A16B-3200-0040 es la placa de CPU principal en el corazón del controlador RJ-2: la placa que organiza todas las funciones del controlador. Como placa maestra, maneja:

Proceso de datos:La función principal confirmada en las especificaciones del producto. Todos los datos de posición, cálculos de trayectoria y datos del estado del sistema fluyen a través de esta placa. El movimiento del robot es tan confiable como la placa CPU que ejecuta los comandos de movimiento.

Comunicación del controlador:La placa de CPU principal gestiona la comunicación entre la consola de programación, la interfaz de E/S periférica y el equipo externo conectado al robot.

Coordinación del sistema:Los comandos de los servomotores, la retroalimentación del sensor, el monitoreo de seguridad y la ejecución del programa se coordinan desde la placa principal de la CPU.

Especificaciones clave

Instalación de montaje en ranura

El método de instalación de "montaje en ranura" confirma que el A16B-3200-0040 ocupa una ranura definida para la caja de tarjetas en el controlador RJ-2. Procedimiento de sustitución:

1. Apague el controlador y asegúrese de que se sigan todos los procedimientos de seguridad.
2. Ubique la caja de la tarjeta CPU principal dentro del gabinete del controlador.
3. Extraiga el A16B-3200-0040 de su ranura
4. Inserte la placa de reemplazo en la misma ranura.
5. Restaure la energía y verifique la inicialización del sistema del robot.

Los datos almacenados en la memoria externa (SRAM, FROM) y en las placas secundarias se conservan mediante el reemplazo de la placa de la CPU.

Escenarios de aplicación

Fallo de la CPU del controlador RJ-2:El controlador RJ-2 de un robot industrial FANUC no se inicializa después del encendido. No hay respuesta del mando de programación, no hay estado de servo listo. La placa CPU principal A16B-3200-0040 se identifica como la falla. El reemplazo restaura el funcionamiento completo del robot.

Renovación del controlador del robot:Se reacondiciona un controlador de robot FANUC RJ-2 antiguo para un servicio de producción continuo. El A16B-3200-0040 se reemplaza como parte de una renovación electrónica sistemática para restablecer la vida útil del controlador.

Preguntas frecuentes

P1: ¿Qué modelos de robot utilizan el controlador RJ-2 con A16B-3200-0040?

El controlador RJ-2 se utilizó con varias series de cuerpos de robots FANUC de la era RJ-2, incluidas Arc Mate, las series S, M y otras configuraciones de robots estándar y especiales. Los modelos de robot específicos combinados con el controlador RJ-2 abarcan una carga útil que va desde robots de soldadura compactos hasta robots de manipulación de materiales de alta resistencia. Confirme el tipo de controlador en la placa de identificación o la documentación del sistema de robot.

P2: ¿Qué sucede con los programas del robot cuando se reemplaza A16B-3200-0040?

Los programas del robot residen en módulos de memoria SRAM, separados de la placa principal de la CPU. Si los módulos SRAM están intactos y se transfieren con el cambio de placa, los datos del programa se conservan. Si el sistema requiere el reemplazo del módulo SRAM simultáneamente, se necesita una restauración completa del programa desde la copia de seguridad. Siempre haga una copia de seguridad de todos los programas del robot y de los datos del sistema antes de cualquier mantenimiento de la placa principal.

P3: ¿Es crítica la revisión /04C o pueden sustituirla revisiones anteriores?

El /04C es una revisión de actualización de hardware del diseño base A16B-3200-0040. Las revisiones posteriores suelen ser compatibles con versiones anteriores en la misma ranura. Confirme en la documentación de mantenimiento del controlador RJ-2 si se especifica alguna revisión mínima. Si no se documenta ninguna restricción, /04C es la versión recomendada actualmente.

P4: ¿Cuál es el procedimiento de alta antes de acceder al A16B-3200-0040?

El controlador RJ-2 contiene condensadores en su fuente de alimentación que retienen la carga después de que se desconecta la alimentación principal. Siga el procedimiento de apagado y descarga prescrito por FANUC para el controlador RJ-2 antes de abrir el gabinete o acceder a cualquier placa interna. Confirme que todos los indicadores LED estén apagados antes de manipular los tableros.
