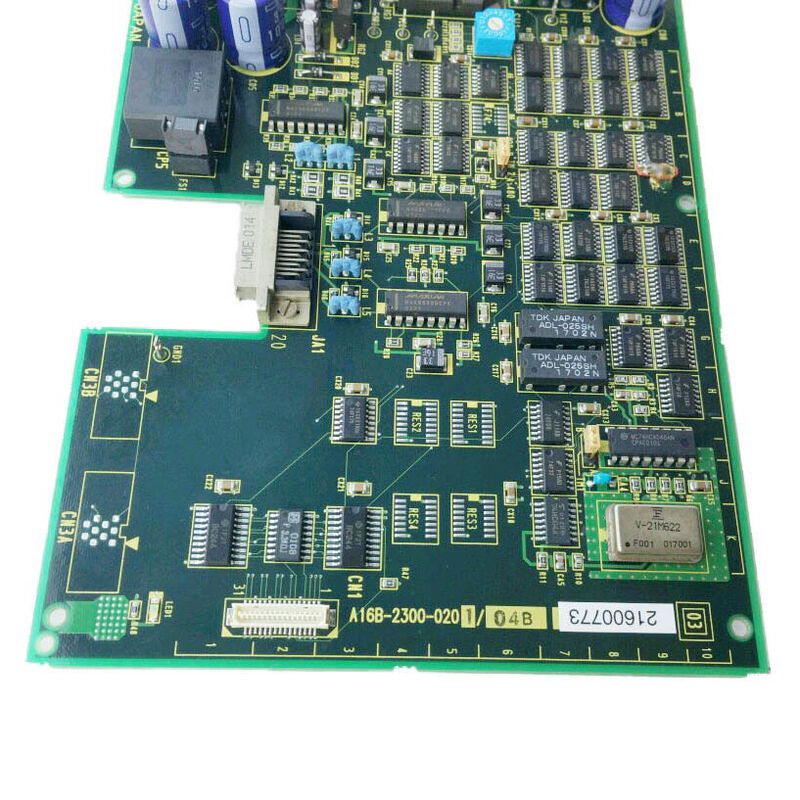

A16B-2300-0201 | PCB de control LCD en color de 8,4 pulgadas FANUC: controlador de pantalla en color / interfaz de operador CNC / serie A16B-2300

LCD en color: un cambio radical en el entorno del operador

La transición de pantallas CRT monocromáticas a LCD en color en las interfaces de operador CNC de FANUC trajo mejoras operativas tangibles:

Diferenciación de colores:La información de estado, los mensajes de alarma, los gráficos de ruta de herramientas y el contenido del programa pueden utilizar códigos de colores. Los ejes activos se resaltan en un color diferente al de los ejes inactivos. Los mensajes de alarma aparecen en rojo. El estado normal aparece en verde. Los operadores procesan información en color más rápido que sus equivalentes monocromáticos.

Sin distorsión geométrica:Las pantallas CRT desarrollan distorsiones de barril y acerico con el tiempo a medida que la bobina de desviación envejece. Los paneles LCD mantienen la precisión geométrica durante toda su vida útil: la cuadrícula mostrada es tan cuadrada después de diez años como el primer día.

Consistencia de la retroiluminación:Mientras que el brillo del fósforo de los CRT se atenúa con los años de uso, las luces de fondo de las LCD mantienen su brillo hasta el final de su vida útil y luego fallan más abruptamente, lo que hace que la vida útil de la luz de fondo sea más predecible.

Profundidad compacta:Los paneles LCD son físicamente delgados en comparación con el conjunto de tubos CRT profundos. El factor de forma de 8,4 pulgadas permite un panel de operador CNC en color completo en una carcasa compacta.

El A16B-2300-0201 controla esta pantalla LCD en color de 8,4 pulgadas, que proporciona todas las funciones de control que producen la interfaz gráfica CNC en color del operador.

Especificaciones clave

Funciones de la PCB de control LCD

El A16B-2300-0201 realiza varias funciones simultáneamente para producir la imagen de visualización:

Recepción y conversión de señal de vídeo:Recibe la señal de salida de video del CNC y la convierte al formato requerido por el panel LCD en color de 8,4 pulgadas, coincidiendo con la resolución nativa, la frecuencia de actualización y los niveles de voltaje de la señal del panel.

Gestión del color:Genera la salida RGB (rojo/verde/azul) de tres canales a la matriz de filtros de color del panel LCD, produciendo la gama de colores completa necesaria para un contenido de pantalla en color claro y legible.

Tiempo de visualización:Genera las señales de sincronización horizontal, sincronización vertical y reloj de píxeles que sincronizan el escaneo del panel LCD con el contenido de video.

Control de retroiluminación:Gestiona el circuito de retroiluminación CCFL o LED, regulando el brillo y controlando la secuencia de encendido/apagado del sistema de iluminación del panel.

Cuando falla el A16B-2300-0201, la pantalla se oscurece o muestra contenido de color corrupto, mientras que las funciones de mecanizado subyacentes del CNC continúan normalmente.

Escenarios de aplicación

Fallo de visualización en color en CNC compacto:Un sistema CNC FANUC con un panel de operador en color de 8,4 pulgadas pierde su pantalla. El CNC continúa ejecutando programas y respondiendo a las E/S normalmente, confirmando que la placa principal del CNC está intacta. La PCB de control LCD en color A16B-2300-0201 se identifica como la falla. El reemplazo restaura la pantalla a todo color.

Corrupción del color de la pantalla:Un panel LCD en color de 8,4 pulgadas muestra colores incorrectos o rayas de color. Después de confirmar que el panel LCD no está dañado, la generación de señal de color de la PCB A16B-2300-0201 se identifica como la falla.

Preguntas frecuentes

P1: ¿A16B-2300-0201 requiere alguna configuración después de la instalación?

No. La PCB de control LCD es un componente de hardware: genera señales de visualización basadas en la entrada de video que recibe del CNC. No se requiere configuración de software ni cambios de parámetros después de la instalación. La pantalla debería restaurarse inmediatamente después del encendido.

P2: ¿Puede el A16B-2300-0201 controlar un panel LCD de 9,5 o 10,4 pulgadas?

No. El A16B-2300-0201 está calibrado específicamente para paneles LCD en color de 8,4 pulgadas. Los parámetros de sincronización, la resolución y el control de la retroiluminación coinciden con las especificaciones del panel de 8,4 pulgadas. El uso de esta placa con un panel de 9,5 o 10,4 pulgadas produciría una imagen incorrecta. Para estos tamaños más grandes, utilice el A16B-2300-0081 (9,5 pulgadas) o el A16B-2300-0085 (10,4 pulgadas) respectivamente.

P3: ¿Qué es el "MMCIV" mencionado en A16B-2300-0081 (la variante de 9,5 pulgadas)?

MMCIV significa Tarjeta Multimedia IV, una función integrada adicional en la variante de 9,5 pulgadas que proporciona capacidades multimedia más allá del control básico de la pantalla LCD en color. Si el A16B-2300-0201 incluye MMCIV o una función equivalente se define mediante la configuración específica del panel del operador CNC de 8,4 pulgadas a la que sirve.

P4: ¿Cómo distingo una falla de A16B-2300-0201 de un panel LCD de 8,4 pulgadas fallido?

Una PCB de control A16B-2300-0201 fallida generalmente causa: pantalla completamente en blanco a pesar de que se confirma que la luz de fondo está intacta; señal de color corrupta (colores incorrectos en toda la pantalla); o pérdida de sincronización del vídeo (imagen rodante o inestable). Un panel LCD defectuoso generalmente muestra: daño físico en la superficie del panel; falla parcial de la pantalla (zonas muertas o píxeles atascados); o calidad de imagen degradada confinada a áreas específicas del panel. Cambie una PCB A16B-2300-0201 en buen estado para confirmar si la falla está en el tablero de control o en el panel.
