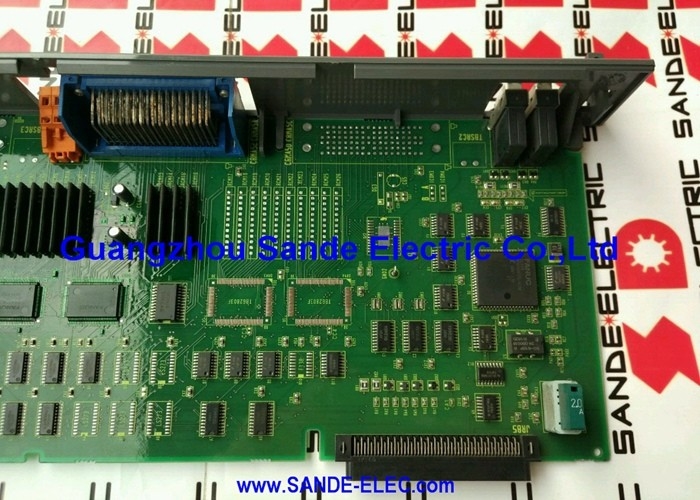

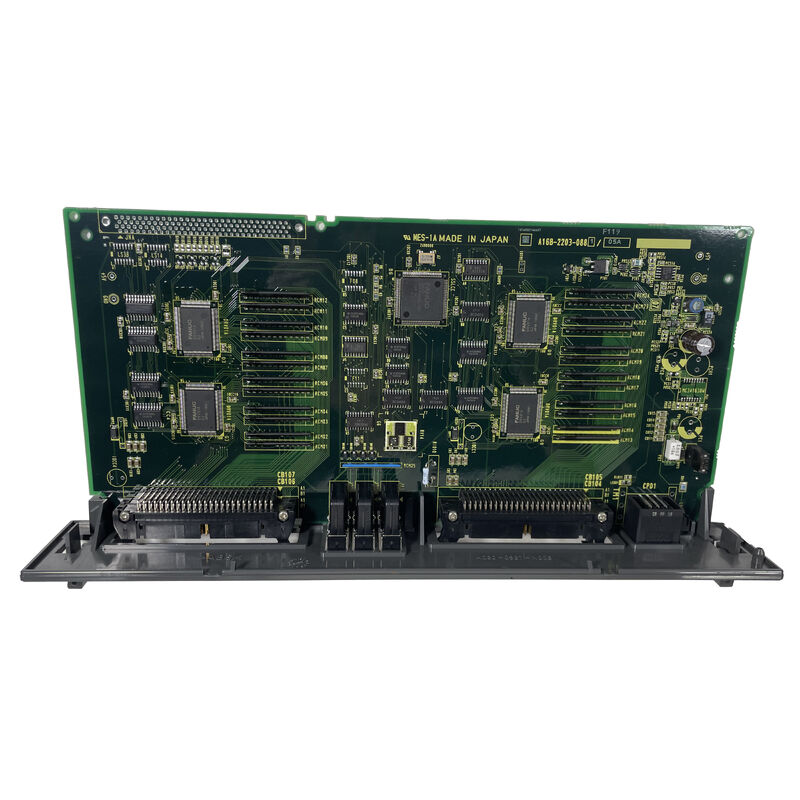

A16B-2203-0881 FANUC módulo de entrada y salida PCB 96DI / 64DO / salida MPG / A02B-0309-C001 / serie 16-C / 18-C / 21-C / 16i-TA
96 entradas, 64 salidas y un puerto MPG
El A16B-2203-0881 es una placa de I/O densamente caracterizada. Su combinación de 96 entradas digitales, 64 salidas digitales,y una salida MPG integrada lo convierte en una de las soluciones de E/S de placa única más capaces en el ecosistema CNC de FANUC.
El recuento de señales 96 DI / 64 DO se ajusta a las necesidades de un centro de mecanizado CNC o centro de torneado completamente equipado:
96 entradas digitales:Sensores de posición y interruptores de límite para ejes y accesorios de la máquina; confirmación de la presión y el caudal hidráulicos; codificación de la posición del cargador de herramientas; bloqueo de puertas y estado de las puertas de seguridad;sensores del sistema de refrigeración; interruptores del panel del operador (etapas del selector de modo, contactos de anulación de velocidad de alimentación, botones de función); orientación del husillo completa; confirmación de sujeción/desconexión del palet;y señales de estado del circuito auxiliar de la máquina.
64 salidas digitalesRelay de la bomba de refrigeración; arranque del sistema hidráulico; liberación del freno del eje; bloqueo de la puerta; contactores de arranque y dirección del eje; accionamiento del cargador de herramientas; actuadores de cambio de paletas; luces indicadoras para el ciclo activo,Cuidado de alimentación, alarma y estado de la máquina; activación del servoaccionamiento; y salidas auxiliares de relé de código M.
Producción de MPG:La salida MPG (Generador de Pulso Manual) proporciona la interfaz para el codificador de la rueda de mano utilizado durante el posicionamiento manual de la carrera.Los operadores giran la rueda de mano para mover los ejes en incrementos finos. La salida MPG entrega estos datos de posición del volante de mano al CNC..
Especificaciones clave
| Parámetro | Valor |
|---|
| El DI | 96 |
| El DO | 64 |
| Producción de MPG | - ¿ Qué? |
| Unidad de acogida | A02B-0309-C001 Las empresas de servicios de información y comunicación |
| Compatible | Las series 16-C, 18-C, 21-C, 16i-TA |
| Peso | 0.1 kg |
| Op. Temp | 0 ̊40°C |
| Humedad | ≤ 80% RH (NC) |
| Alturas | ≤ 1.000 m |
Dentro de la unidad de E/S A02B-0309-C001
El A02B-0309-C001 es la carcasa física la unidad de E/S que se monta en o cerca del gabinete eléctrico de la máquina.
La unidad de E/S se conecta al bus de enlace de E/S del CNC. El A16B-2203-0881 como el PCB maestro de enlace de E/S (o nodo de E/S conectado) gestiona el intercambio bidireccional de datos:
- El cableado de campo de los interruptores de la máquina, sensores y actuadores se conecta a los bloques terminales de la unidad de E / S
- El A16B-2203-0881 lee estados de entrada y escribe comandos de salida a través del complemento de señal 96/64
- Todos los 96 flujos de datos DI + 64 DO + MPG entre el A16B-2203-0881 y el PMC del CNC en cada ciclo de escaneo de E/S
Cuando el A16B-2203-0881 falla, toda la I / O de la máquina a través de esta unidad se interrumpe PMC dispara alarmas, las secuencias de la máquina se detienen y no hay botones del panel del operador que respondan a través de esta placa.
Escenarios de aplicación
Fallo de entrada/salida del centro de mecanizado de la serie 16-C:Un centro de mecanizado CNC de la serie 16-C de FANUC desarrolla alarmas PMC que afectan a una amplia gama de funciones de la máquina.El A16B-2203-0881 PCB dentro del A02B-0309-C001 se identifica como el fallo- Reemplazo restaura la función de entrada/salida completa 96/64.
Se trata de una serie 21-C CNC con fallo de MPG:Una operación de corrida manual falla rotando el volante de mano no produce ningún movimiento del eje. La salida de MPG en el A16B-2203-0881 se identifica como la falla.Reemplazo restaura el funcionamiento de la rueda de mano junto con todas las máquinas 96/64 I / O.
Preguntas frecuentes
P1: ¿Es el A16B-2203-0881 compatible con la serie 16-C/18-C/21-C y la serie 16i-TA?
El A16B-2203-0881 para las series FANUC 16-C, 18-C y 21-C. La lista de IndiaMART también menciona la serie 16i-TA.y el A16B-2203-0881 es el PCB especificado dentro de esta unidad para estos sistemas.
P2: ¿Requiere la sustitución de la A16B-2203-0881 cambios en el programa PMC?
No. El programa PMC se dirige a la E/S por dirección de enlace de E/S.La sustitución del A16B-2203-0881 por un reemplazo correctamente instalado en la misma dirección de enlace de E/S restaura la comunicación de E/S sin ninguna modificación del programa PMCVerificar todas las funciones de entrada/salida y MPG 96/64 después de su instalación antes de volver a la producción.
P3: ¿Qué códigos de alarma indican una falla de A16B-2203-0881?
Errores de comunicación de enlace de E/S, alarmas PMC que apuntan al rango de direcciones asignado a la unidad A02B-0309-C001,y fallas esporádicas o totales de E/S no atribuibles a fallas de cableado de campo indican que el A16B-2203-0881 puede haber falladoConfirme la integridad de los cables de campo en todos los bloques terminales antes de concluir que la placa ha fallado.
P4: ¿Cuál es la clasificación de altitud máxima para A16B-2203-0881?
El A16B-2203-0881 está diseñado para operar hasta 1.000 metros de altitud.Para las instalaciones CNC situadas por encima de esta altitud, confirmar la idoneidad con la documentación técnica de FANUC o aplicar medidas adicionales de refrigeración.
