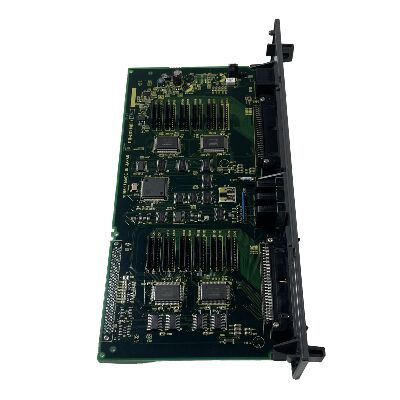

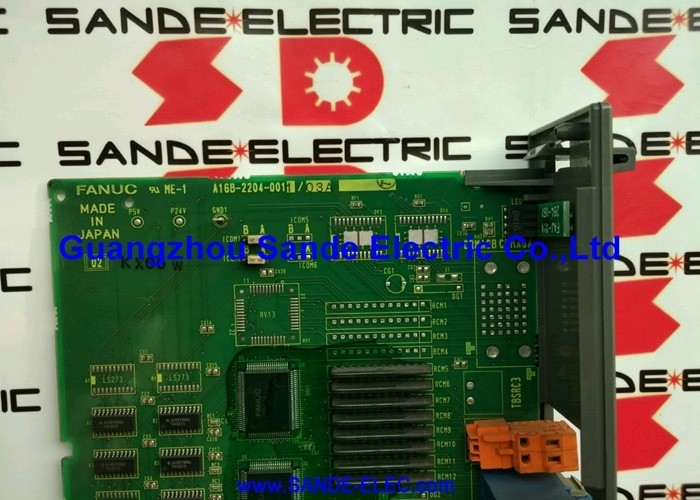

FANUC Panel de entrada y salida No utilizado A16B-2203-0820 A16B22030820 A16B-22O3-O82O

A16B-2203-0820 | Placa de cableado FANUC Alpha-i SPM-5.5HVi — A06B-6121-H006 / A06B-6122-H006 / 400–480VAC HV / Módulo de husillo de 5.5kW

Alpha-i SPM HV: husillo de alto voltaje para regiones de 400 V

La gama de productos Alpha-i SPM (módulo de potencia del husillo) de FANUC cubre dos estándares de voltaje de entrada:

Tensión estándar (serie 200 V: A06B-6111, A06B-6116, A06B-6128):Para máquinas instaladas en regiones con suministro trifásico de 200 a 240 V: Japón, partes de América del Norte y otras regiones de 200 V.

Serie de alto voltaje (HV) (A06B-6121, A06B-6122):Para máquinas instaladas en regiones con suministro trifásico de 380 a 480 V: Europa, la mayor parte de Asia y otras regiones de 400 V.

El A06B-6121 y el A06B-6122 son las variantes Tipo A y Tipo B de la serie Alpha-i SPM HV. El A16B-2203-0820 es la placa de cableado para el módulo de husillo HV más pequeño de esta gama: elSPM-5.5HVi— un amplificador de husillo de 5,5 kW que funciona directamente desde una entrada de red de 400 a 480 VCA.

Especificaciones clave

Tipo A frente a tipo B: dos variantes de SPM-5.5HVi, una placa de cableado

Tanto el módulo SPM-5.5HVi A06B-6121-H006 (Tipo A) como el A06B-6122-H006 (Tipo B) utilizan elmisma placa de cableado A16B-2203-0820. La diferencia entre el Tipo A y el Tipo B está en la PCB de control:

• Tipo A (A06B-6121-H006):Utiliza PCB de control A20B-2100-0800
• Tipo B (A06B-6122-H006):Utiliza PCB de control A20B-2100-0801

La placa de cableado proporciona el hardware común de alta corriente compartido entre ambos tipos. Esto significa que un solo A16B-2203-0820 puede servir para cualquier tipo; el tipo está determinado por la PCB de control que se instala junto a él.

Escenarios de aplicación

Reparación del módulo de husillo Alpha-i HV:Una máquina CNC europea (suministro de 400 V) tiene un módulo de husillo A06B-6121-H006 SPM-5.5HVi. Se diagnostica una falla en la placa de cableado: los conectores de salida del motor muestran daños. Se requiere el A16B-2203-0820 para la reparación.

Renovación a nivel de placa del módulo SPM:Un centro especializado en reparación de CNC reconstruye las unidades SPM A06B-6121-H006 y A06B-6122-H006. El A16B-2203-0820 está disponible como el tablero de cableado común para las reconstrucciones de las variantes Tipo A y Tipo B.

Preguntas frecuentes

P1: ¿Se puede utilizar A16B-2203-0820 con A06B-6121-H006 (Tipo A) y A06B-6122-H006 (Tipo B)?

Sí. El manual de mantenimiento de la serie FANUC αis (B-65285EN/03) confirma que A16B-2203-0820 es la placa de cableado para SPM-5.5HVi Tipo A (A06B-6121-H006) y Tipo B (A06B-6122-H006). Los PCB de control difieren (A20B-2100-0800 para el tipo A, A20B-2100-0801 para el tipo B), pero la placa de cableado es común.

P2: ¿El SPM-5.5HVi es adecuado para regiones de entrada de 200 V?

No. El SPM-5.5HVi (A06B-6121-H006 / A06B-6122-H006) está clasificado específicamente para entrada trifásica de 400 a 480 VCA, la clase de alto voltaje (HV). Para regiones de 200 a 240 VCA, la serie SPM-5.5i de voltaje estándar (diferentes números de pedido A06B con diferentes placas de cableado) es la especificación adecuada. Nunca conecte un módulo de husillo HV a un suministro de 200 V.

P3: ¿Con qué clasificaciones de motor de husillo es compatible el SPM-5.5HVi (módulo A16B-2203-0820)?

El SPM-5.5HVi está clasificado para una potencia de motor de husillo de 5,5 kW. Es compatible con motores de husillo FANUC de clase Alpha-i con una potencia nominal de 5,5 kW o menos, normalmente motores en el rango αiIP 2.2 a αiIP 5.5. Los motores de husillo de mayor potencia requieren módulos SPM más grandes (SPM-11HVi, SPM-15HVi, etc.) con sus respectivas placas de cableado.

P4: ¿Cuál es el requisito de descarga antes de acceder a A16B-2203-0820 dentro del SPM-5.5HVi?

El módulo SPM-5.5HVi contiene condensadores de bus de CC cargados a aproximadamente 540–650 VCC desde la entrada de 400–480 VCA. Después de desconectar la alimentación principal, el tiempo de descarga sigue las especificaciones del manual de mantenimiento de FANUC para el modelo SPM HV aplicable. Verifique que el voltaje del bus esté por debajo de 50 VCC con un medidor calibrado antes de acceder a las placas internas. El voltaje de bus más alto de los módulos HV (frente a los módulos de 200 V) almacena más energía; las precauciones de descarga son, en consecuencia, más importantes.

P5: ¿Es necesario hacer coincidir A16B-2203-0820 con el mismo lote de producción que la PCB de control?

No se requiere ninguna coincidencia de lotes específica. La placa de cableado A16B-2203-0820 y su PCB de control complementaria (A20B-2100-0800 o A20B-2100-0801) están diseñados para ensamblarse juntos a partir de cualquier lote de producción. Se aplica la compatibilidad de piezas estándar de FANUC: el sufijo de revisión específico de cada placa (p. ej., /02A, /05B) puede anotarse como referencia, pero las revisiones posteriores son compatibles con versiones anteriores con la misma función funcional.
