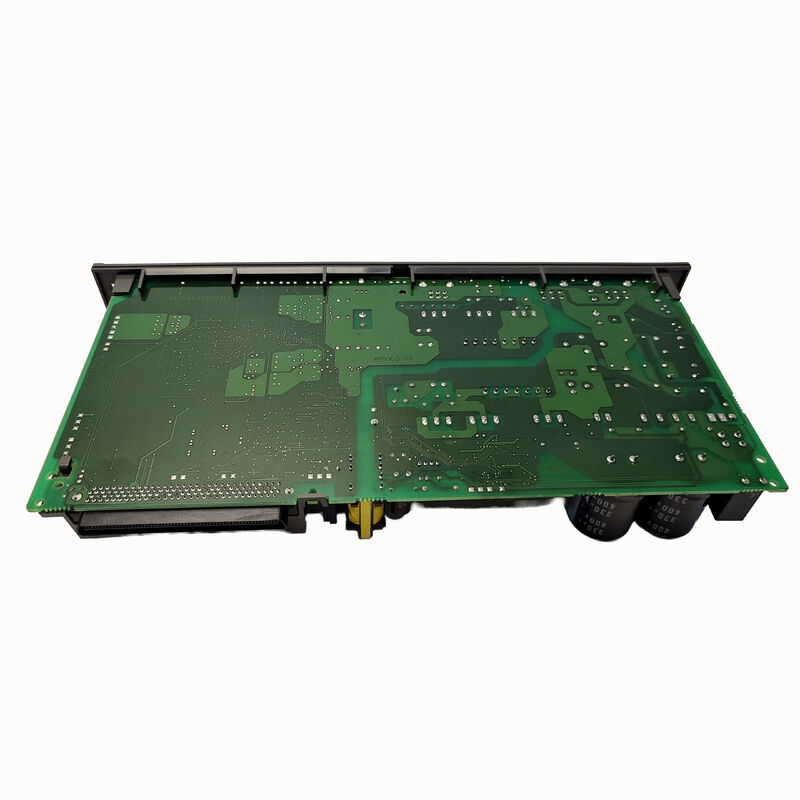

A16B-2203-0815 | PCB de accionamiento CNC de la serie FANUC A16B-2203 — Gama de placas de accionamiento 081x / Automatización industrial / Sistemas de servo y husillo

A16B-2203-081x — Gama de placas de accionamiento

El grupo numérico A16B-2203-081x es una sección definida de la serie A16B-2203 centrada en PCB del sistema de accionamiento. Los tableros adyacentes de esta gama confirman la categoría funcional:

A16B-2203-0810:Confirmado como "PCB — ALPHA-I SERVO SVM2-20/20HVi": una placa de cableado para el módulo servo de doble eje de alto voltaje (HV) de 400 VCA, que presta servicio a máquinas en regiones de suministro de 400 V.

A16B-2203-0800–0803:Del Manual de mantenimiento de FANUC αis (B-65285EN/03), estas son placas de cableado para la serie αis SVM1 HV:

• 0800: SVM1-20HVi (A06B-6124-H103)
• 0801: SVM1-40HVi (A06B-6124-H104)
• 0802: SVM1-80HVi (A06B-6124-H105)
• 0803: SVM1-10HVi (A06B-6124-H102)

El A16B-2203-0815 ocupa la posición 0815 en este rango, ubicándolo dentro de la familia de PCB de servovariador de alto voltaje de 400 VCA que incluye las placas de cableado 0800–0803 SVM1 HV y la placa 0810 SVM2 HV.

Información clave del producto

Contexto del variador de alto voltaje: aplicaciones en la región de 400 V

Las máquinas instaladas en regiones con suministro trifásico de 400 a 480 VCA requieren variantes de servoaccionamiento de alto voltaje (HV). Los amplificadores de la serie HV manejan esto directamente desde la red eléctrica sin un transformador reductor separado.

Toda la gama A16B-2203-080x a 081x corresponde a esta categoría de convertidor HV:

• Las placas de cableado SVM1 HV (0800–0803) sirven para módulos HV de un solo eje.
• La placa SVM2 HV (0810) sirve para módulos HV de doble eje.
• El A16B-2203-0815 cumple con su configuración de servoamplificador HV específica

Esta gama HV es la configuración de servoaccionamiento más común en las máquinas herramienta CNC de Europa, Asia y la mayoría de los mercados de exportación; cualquier máquina herramienta vendida en una región de suministro de 400 V utiliza servoaccionamientos de clase HV.

Escenarios de aplicación

Fallo en la PCB del servoaccionamiento HV:Una máquina CNC en una red de suministro de 400 V desarrolla una servoalarma en el eje controlado por el módulo que contiene A16B-2203-0815. Después de descartar fallas en el cableado externo y en el motor, se identifica y reemplaza la placa.

Revisión del módulo de accionamiento:Un taller de servicio CNC especializado en la revisión de un módulo servoamplificador HV reemplaza el A16B-2203-0815 como parte de una renovación integral de la placa interna.

Preguntas frecuentes

P1: ¿Cómo puedo confirmar que A16B-2203-0815 es la placa correcta para mi módulo variador HV?

Lea el número de pieza en la etiqueta de la placa dentro del módulo específico. Si dice A16B-2203-0815, esto confirma el reemplazo correcto. Referencia cruzada con la tabla de repuestos en el manual de mantenimiento de FANUC para el modelo de módulo de variador host.

P2: ¿A16B-2203-0815 es para máquinas de suministro de 400 V o para máquinas de suministro de 200 V?

Según el contexto del rango 081x, que incluye placas de cableado de la serie HV confirmadas (A16B-2203-0800–0803 para SVM1 HVi y A16B-2203-0810 para SVM2-20/20HVi), es probable que la A16B-2203-0815 sea una placa de accionamiento de alto voltaje (400–480 VCA). Confirme la clasificación de voltaje de la placa de identificación del módulo host antes de realizar el pedido.

P3: ¿Reemplazar A16B-2203-0815 afecta los parámetros del servo?

No. Los parámetros del servo residen en la memoria principal del CNC. Reemplazar la PCB del variador no afecta ningún valor de parámetro almacenado. Después de instalar el reemplazo, el CNC restablece la comunicación del servo y aplica los parámetros existentes normalmente.

P4: ¿Qué seguridad de descarga se aplica antes de acceder a A16B-2203-0815 dentro de un módulo variador HV?

Los servomódulos de la serie HV que funcionan con una entrada de 400 a 480 VCA mantienen un bus de CC a aproximadamente 540 a 650 VCC. Después de desconectar la alimentación principal, se debe respetar plenamente el tiempo de descarga según el manual de mantenimiento de FANUC. Verifique la descarga del bus con un voltímetro calibrado antes de abrir el módulo. La energía del bus HV es significativamente mayor que la de los módulos de 200 V: más capacitancia, mayor voltaje, más energía almacenada.
