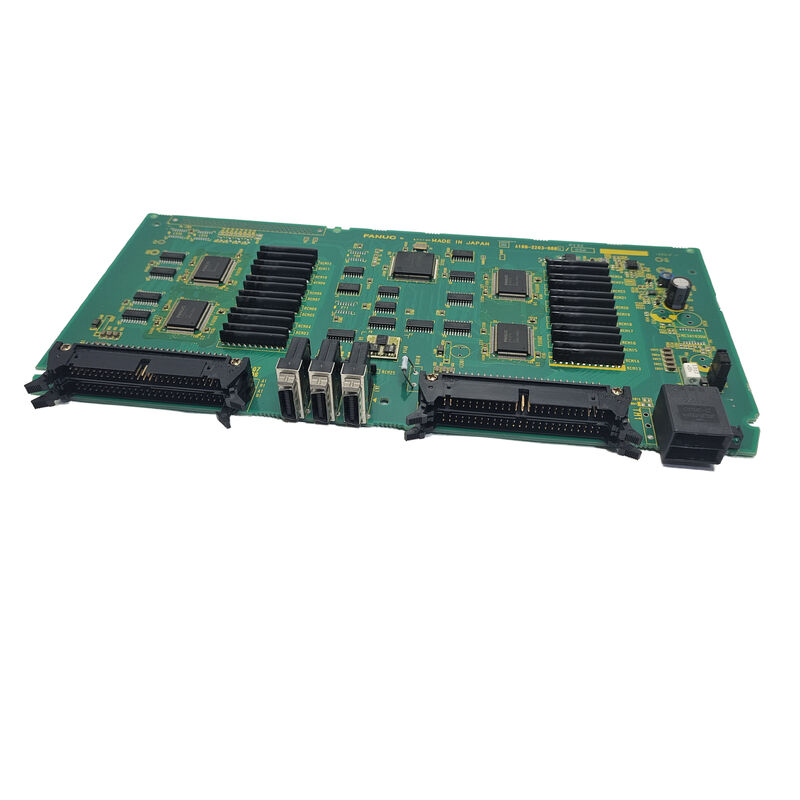

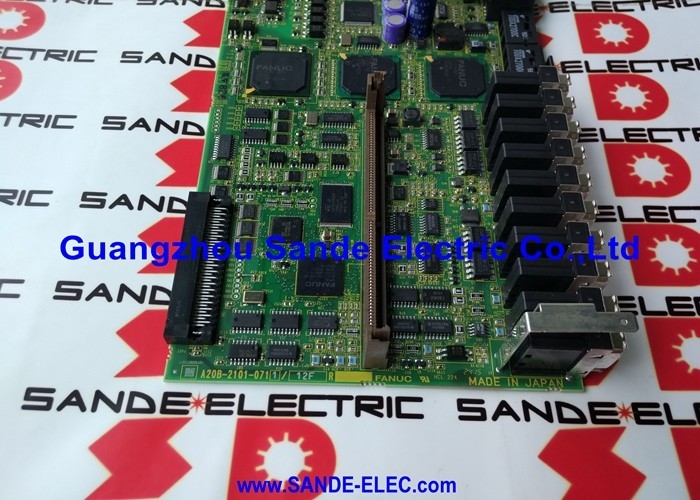

El número de placas FANUC usadas A16B-2203-0754 A16B22030754 A16B-22O3-O754

A16B-2203-0754 ∙ FANUC Serie 16i-B Sub CPU Board F16i-B CNC Expansión del eje / "Nuevo" Diseño actualizado / Serie A16B-2203

Serie 16i-B La plataforma emblemática de la i-Generation

La serie 16i de FANUC es el sucesor de la generación i de la serie 16, posicionando la plataforma CNC más capaz de FANUC en la cima de la línea de productos de la serie i.La designación de modelo "B" identifica la segunda generación de hardware de esta plataforma, una actualización de la 16i-A con una arquitectura refinada., capacidad ampliada, y mejorado rendimiento del servo y el huso.

La serie 16i-B sirve a las aplicaciones de máquinas herramienta más exigentes: grandes centros de mecanizado de varios ejes con contorno simultáneo de 5 ejes, centros de torneado de múltiples torretas,Máquinas compuestas complejas que combinan torneado y fresado, y células de fabricación flexibles que requieren el mayor número de ejes y complejidad del programa.

Información clave sobre el producto

Procesador de sub-CPU ∆ Procesamiento de eje dedicado

La tarjeta de la sub-CPU de la Serie 16i-B extiende la capacidad de procesamiento del eje del CNC más allá de lo que proporciona solo la tarjeta de la CPU principal.Esta no es una simple expansión, es una arquitectura de procesamiento dedicada para ejes adicionales..

CPU principal:Maneja todas las funciones estándar de CNC: ejecución de programas, interpolación, coordinación de servo, escalera PMC, visualización y comunicación.

Las subCPU (A16B-2203-0754):Se hace dueño del cálculo del eje servo adicional, ejecutando la interpolación y la coordinación del servo para ejes extendidos.garantizar que la adición de más ejes no degrada el rendimiento de procesamiento disponible para los ejes ya manejados por la CPU principal.

El resultado: incluso las máquinas de la serie 16i-B de alto recuento de ejes totalmente configuradas mantienen velocidades de servocircuito y rendimiento de interpolación constantes en todos los ejes,porque la carga de procesamiento se distribuye entre la CPU principal y la sub-CPU.

Escenarios de aplicación

Falta de la CPU del subcentro de mecanizado del eje alto de la serie 16i-B:Un centro de mecanizado de 5 ejes con control FANUC Serie 16i-B desarrolla alarmas específicamente en los ejes controlados por la CPU.El A16B-2203-0754 se identifica como la fallaEl reemplazo restaura la función de servo de eje extendido.

Rehabilitación del sistema de control CNC:Un centro de mecanizado de la Serie 16i-B se somete a una revisión del sistema de control. La placa de la sub-CPU A16B-2203-0754 se reemplaza junto con la placa de la CPU principal para restablecer completamente el hardware de procesamiento del CNC.

Preguntas frecuentes

P1: ¿Cuántos ejes adicionales admite la sub-CPU A16B-2203-0754 en el sistema 16i-B?

La capacidad de eje adicional proporcionada por la placa de sub-CPU de la serie 16i-B depende de la configuración específica del sistema. La serie base 16i-B admite un número definido de ejes en la CPU principal;la sub-CPU extiende esto por un número definido de ejes adicionales.

P2: ¿Es el A16B-2203-0754 compatible con los sistemas de la serie 16i-A, o es específico para 16i-B?

La descripción del producto lo identifica específicamente como "SUB CPU BOARD 16I-B CONTROL" ′′ la designación 16i-B indica hardware adaptado a la plataforma del modelo B.Instalar una placa modelo A en un sistema modelo B (o viceversa) corre el riesgo de incompatibilidad de hardware a nivel de bus y conectorSiempre confirme la generación exacta del modelo CNC de la placa de la máquina antes de pedir.

P3: ¿La sustitución de A16B-2203-0754 afecta a los parámetros o programas de CNC?

No. Los parámetros CNC, los programas de piezas, los datos de herramientas y la lógica de la escalera PMC residen en los módulos SRAM y FROM separados de la placa de la sub-CPU. La sustitución del A16B-2203-0754 no afecta a los datos almacenados.Después de montar el repuesto, la sub-CPU restablece su comunicación con la CPU principal y el sistema se inicializa normalmente.

P4: ¿Puede el CNC de la serie 16i-B funcionar sin el A16B-2203-0754 si falla?

Si la placa de la sub-CPU falla, solo los ejes que controla quedan indisponibles. Aparecen alarmas en los ejes de la sub-CPU mientras que los ejes principales de la CPU pueden continuar funcionando.Si la máquina puede funcionar en modo de eje reducido depende de la configuración de la máquina y si los ejes de operación por sí solos pueden ejecutar trabajo útilPara la mayoría de las máquinas, la pérdida de cualquier eje controlado detiene la producción.

P5: ¿Qué distingue a la placa de la sub-CPU 16i-B de la serie 16 (Modelo B) de la antigua?

La Serie 16 Modelo B (generación pre-i) utilizó una familia de tarjetas de sub-CPU diferente las tarjetas de clase A16B-2203-0033 para la Serie 18 Modelo B, por ejemplo.El 16i-B (generación i) utiliza una plataforma de hardware completamente diferente con un procesador y una arquitectura de memoria actualizadosLa tarjeta A16B-2203-0754 "Nueva" de la sub-CPU es específica para la generación 16i-B y no puede sustituir a las tarjetas anteriores del modelo B de la sub-CPU.
