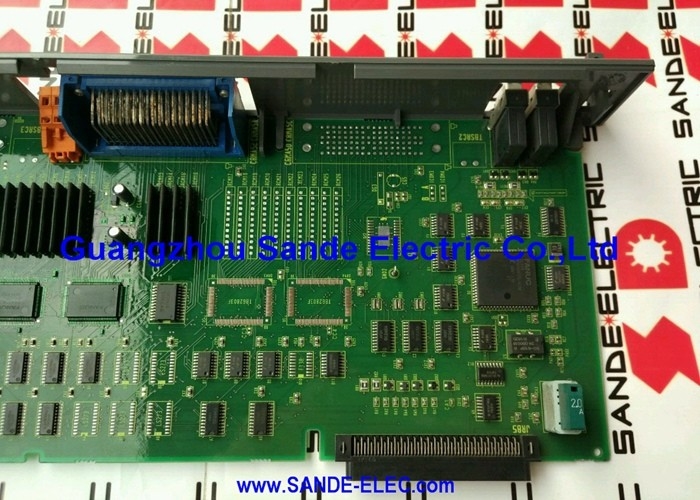

A16B-2203-0698 | Placa de cableado FANUC αi SVM3-20/20/20i — A06B-6114-H303 / Tres ejes 20A / FSSB / 200–240 VCA

SVM3: tres servoejes en un módulo

El FANUC αi SVM3-20/20/20i (A06B-6114-H303) es la variante de triple eje de la familia de servoamplificadores αi. Mientras que SVM1 controla un solo eje y SVM2 controla dos, el SVM3 controla tres servoejes desde un módulo de 60 mm de ancho.

Tres ejes en un espacio de 60 mm es un logro de densidad significativo. El SVM3-20/20/20i lo logra con:

• Tres módulos de transistores independientes de 20 A (uno por eje)
• Bus CC compartido desde el sistema PSM
• Una única conexión de fibra óptica FSSB desde el CNC que sirve a los tres ejes a través de una conexión en cadena
• Un ventilador de refrigeración interno y un disipador de calor que manejan la carga térmica combinada

La placa de cableado A16B-2203-0698 es la columna vertebral física de este conjunto: alberga los tres conectores de salida del motor, las conexiones del bus de CC compartido, los conectores de retroalimentación del codificador para los tres ejes y la interfaz de placa a placa para la tarjeta de control.

Especificaciones clave

Arquitectura de PCB interna de A06B-6114-H303

La página del producto KFAS LLC para A06B-6114-H303 enumera todos los componentes internos de la placa:

• A16B-2203-0698— Tablero de cableado (este producto)
• A20B-2100-0742— PCB de control
• A20B-2101-0042— PCB de control adicional
• A90L-0001-0510— Componente de accionamiento de puerta/protección
• A90L-0001-0385— Componente de accionamiento de puerta/protección

La placa de cableado A16B-2203-0698 lleva todos los conectores externos; es donde termina el cableado de campo. Los PCB de control se encuentran detrás de él, conectados placa a placa.

Escenarios de aplicación

Fallo en la placa de cableado SVM3:Un módulo FANUC αi SVM3-20/20/20i (A06B-6114-H303) desarrolla fallas en los tres servocanales simultáneamente. Las tarjetas de control se prueban correctamente. Las conexiones internas de la placa de cableado A16B-2203-0698 se identifican como fallas. El reemplazo de la placa (generalmente mediante el intercambio completo del módulo) restaura los tres ejes servo.

Configuración de máquina pequeña de triple eje:Un centro de mecanizado CNC compacto utiliza un SVM3-20/20/20i para controlar tres ejes (X, Y, Z) desde un único módulo, ahorrando espacio en el gabinete del variador en comparación con tres unidades SVM1 separadas.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre A16B-2203-0698 (SVM3-20/20/20i) y A16B-2203-0680 (SVM3-20/20/40i)?

• A16B-2203-0698: Placa de cableado para SVM3-20/20/20i (A06B-6114-H303)
• A16B-2203-0680: Placa de cableado para SVM3-20/20/40i (A06B-6114-H304)

La configuración 20/20/40 tiene un eje de 40 A en lugar de tres ejes de 20 A, lo que requiere una placa de cableado diferente para acomodar el hardware de salida de mayor corriente en el tercer eje.

P2: ¿Qué motores suele accionar el SVM3-20/20/20i?

Este módulo "normalmente acciona los motores Fanuc i Servo modelo 4i/3000, 4i/4000". Estos son servomotores αi compactos con corrientes nominales dentro de la clasificación continua de 6,5 A por eje. El SVM3-20/20/20i se encuentra normalmente en máquinas CNC compactas (pequeños centros de mecanizado, tornos, máquinas de electroerosión por hilo y rectificadoras de ejes múltiples) donde tres servomotores de tamaño pequeño a mediano funcionan desde un módulo.

P3: ¿El reemplazo de A16B-2203-0698 requiere cambios en los parámetros del servo?

No. Los parámetros de servo para los tres ejes residen en la memoria de parámetros principal del CNC. Después del cambio del módulo o la reparación de la placa, el CNC restablece la comunicación FSSB con el módulo y aplica el conjunto de parámetros de tres ejes existente. Realice pruebas de baja velocidad en los tres ejes después del reemplazo antes de regresar a la producción total.

P4: ¿Qué sucede si falla el ventilador de refrigeración dentro del SVM3-20/20/20i?

El módulo contiene un ventilador de refrigeración interno. Los tres ejes de 20 A comparten esta única ruta de enfriamiento. Si el ventilador falla, la carga térmica de los tres ejes se acumula sin disiparse. La protección térmica del módulo activará el variador, generando alarmas térmicas, antes de que se alcance la temperatura crítica. CNC Electronics señala que el ventilador está disponible como pieza de servicio separada. El reemplazo del ventilador es la respuesta correcta a una alarma de enfriamiento en este módulo, antes de considerar una falla a nivel de placa.
