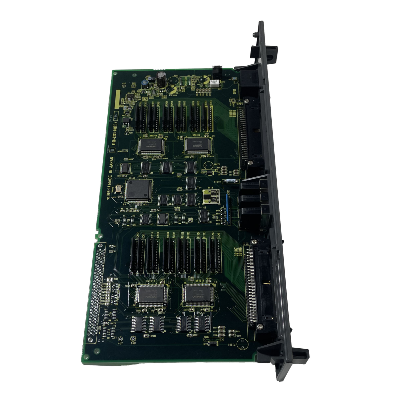

A16B-2203-0695 | Placa de cableado de servo FANUC αis de doble eje 20/20 — A06B-6114 y A06B-6117 / FSSB / 200–230 VCA / Interconexión de control de alimentación

Doble eje 20/20: cada canal a 20 A

La designación 20/20 identifica ambos ejes a los que sirve esta placa de cableado:

• Eje 1:Capacidad máxima de salida de servo de 20 A.
• Eje 2:Capacidad máxima de salida de servo de 20 A.

Esta configuración simétrica 20/20 sirve para máquinas herramienta en las que ambos ejes controlados tienen requisitos de par similares: una configuración estándar de 2 ejes como los ejes X y Z de un centro de torneado, o los ejes X e Y de un centro de mecanizado compacto, donde ambos ejes utilizan el mismo nivel de motor αi.

La clasificación de 20 A por canal cubre los servomotores de la serie αi de FANUC en la clase 20 A, normalmente motores en el nivel de rendimiento de αiS 4/4000 a αiS 8/3000, adecuados para aplicaciones de ejes de inercia media con velocidades de avance de moderadas a altas.

Especificaciones clave

Interconexión de alimentación/control: lo que realmente hace esta placa

"Interconexión de alimentación/control" es la función confirmada de A16B-2203-0695 dentro de su módulo host. Esto significa que la placa realiza dos funciones paralelas:

Ruta de poder:Conduce las corrientes de alimentación del bus CC y de salida del motor trifásico para ambos ejes. Los conductores de cobre de alta corriente de la placa de cableado transportan los 20 A completos por canal entre la conexión del bus de CC, la etapa de salida IGBT y el conector del cable del motor.

Ruta de control:Proporciona las conexiones eléctricas de placa a placa entre la electrónica de control del módulo principal y el hardware de la etapa de potencia: las señales de accionamiento de puerta desde la PCB de control se dirigen a través de la placa de cableado hasta los dispositivos IGBT; La retroalimentación del sensor de corriente se dirige desde la placa de cableado de regreso a la PCB de control.

Escenarios de aplicación

Fallo en la placa del módulo 20/20 de doble eje:Un servomódulo de doble eje de FANUC αis desarrolla fallas que afectan a ambos ejes de 20 A simultáneamente, consistentes con una falla en la placa de cableado compartida en lugar de fallas en la placa de control de ejes individuales. Se reemplaza el A16B-2203-0695, restableciendo la alimentación y las rutas de control para ambos canales.

Ahorro de módulos de generación cruzada:Un taller de servicio CNC mantiene una placa de cableado A16B-2203-0695 para cubrir los módulos de doble eje de marco A06B-6114 y A06B-6117 en su flota de servicio.

Preguntas frecuentes

P1: ¿El A16B-2203-0695 es el módulo de doble eje completo o solo la placa de cableado interno?

El A16B-2203-0695 es la placa de cableado interno dentro del módulo host de doble eje. El módulo servoamplificador completo, pedido como A06B-6114-Hxxx o A06B-6117-Hxxx, también contiene una PCB de control y los dispositivos de alimentación IGBT. El A16B-2203-0695 es un componente de reemplazo a nivel de placa, no el módulo completo.

P2: La especificación dice "enfoque de reemplazo: intercambiado con amplificador completo". ¿Significa esto que el reemplazo de la placa no es típico?

"Intercambiado con amplificador completo" indica que el enfoque de servicio estándar es reemplazar el módulo amplificador principal completo en lugar de aislarlo de la placa de cableado. El reemplazo a nivel de placa de A16B-2203-0695 requiere acceso de especialistas a las partes internas del módulo, no una operación de campo estándar. Para la mayoría de los sitios, el intercambio completo de módulos es más rápido. Para los talleres de reparación con acceso a los componentes internos de los variadores FANUC, la placa A16B-2203-0695 ofrece una alternativa rentable.

P3: ¿A16B-2203-0695 afecta los parámetros del servo cuando se reemplaza?

No. Los parámetros servo para ambos ejes residen en la memoria de parámetros principal del CNC, no en el tablero de cableado. Después de instalar el reemplazo y restaurar el módulo al servicio, el CNC aplica los parámetros del eje existente a través del enlace de fibra óptica FSSB.

P4: ¿Qué modelos de motores αi son compatibles con los canales de 20A de este módulo?

La clasificación de 20 A por canal coincide con los servomotores de la serie αi de FANUC en la clase 20 A: αiS 4/4000, αiS 8/3000 y clasificaciones de motores comparables de la gama de servomotores αi. Los motores de mayor potencia (40 A, 80 A) requieren configuraciones de módulos y tableros de cableado de mayor corriente.

P5: ¿Qué significa "ruta de aire forzado compartida" para la refrigeración de este módulo?

El módulo de doble eje utiliza un canal de enfriamiento de aire forzado común para ambas etapas de potencia de los ejes. Un solo ventilador aspira aire a través del módulo y enfría simultáneamente los componentes de alta corriente de la placa de cableado A16B-2203-0695 y la PCB de control. Si el ventilador de refrigeración del módulo falla, ambos ejes corren el mismo riesgo de sufrir una sobrecarga térmica; por lo tanto, la falla del ventilador es un elemento de mantenimiento crítico para los módulos de dos ejes que utilizan refrigeración compartida.
