| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-2203-0691 |

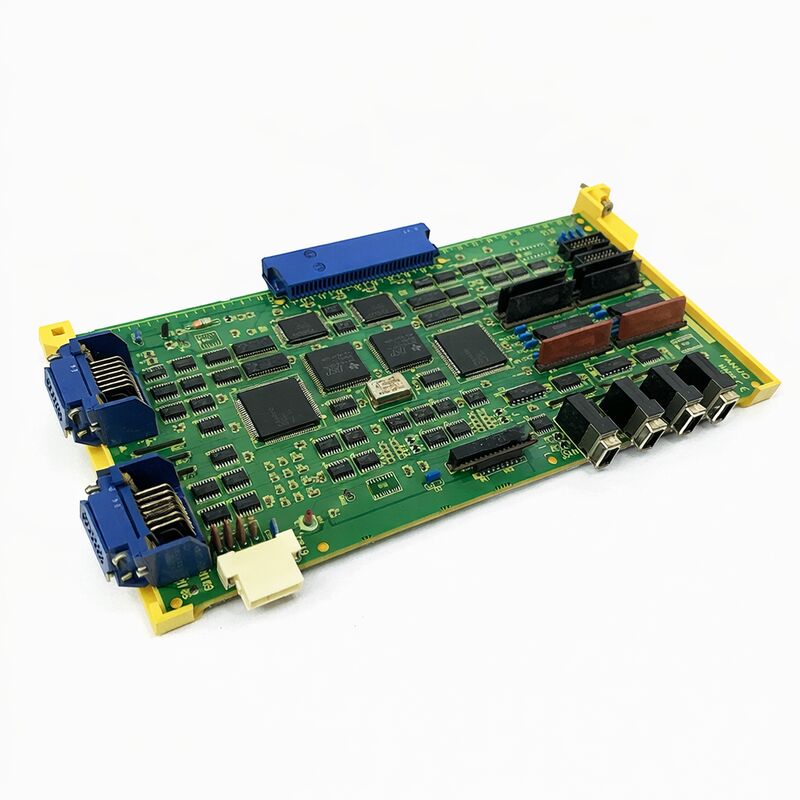

ElA16B-2203-0691 es unaLos circuitos de circuito impreso de los módulos de servo utilizados conhardware del amplificador aiSV1-20.Los módulos de la serie αiSV de un solo eje A06B-6114 y los canales de piezas también lo identifican como un PCB paraEl servicio de ALPHA-i SVM1-20I.
Eso lo coloca en la sección de cableado/control del amplificador interno en lugar de en la capa de la placa principal o de la placa de comunicación CNC.
Esta placa no es un repuesto de uso general, pertenece a la estructura interna del servomodulo αi y está ligada a la familia de amplificadores en la que está instalada.las placas en esta posición se ajustan según el papel exacto del amplificador y el tipo de módulo instalado, porque la placa soporta la estructura eléctrica interna del servoamplificador en lugar de una función de control externo amplia.
Una lista de manuales de mantenimiento también enlazaA16B-2203-0691 con- las configuraciones SV 20 en elA06B-6117-H103/C103, mientras que la descripción del producto citada anteriormente lo vincula a los módulos A06B-6114 aiSV de un solo eje.
En la práctica, esto significa que el modelo exacto del amplificador instalado y la etiqueta de la placa siempre deben comprobarse en el hardware antes de ordenar.
| Parámetro | Valor |
|---|---|
| Número de la parte | A16B-2203-0691 Las condiciones de los Estados miembros son las siguientes: |
| Fabricante | FANUC |
| Tipo de producto | PCB de cableado / PCB de módulo de servo |
| Serie de productos | A16B-2203 Las condiciones de los productos |
| Función de la Junta | El cableado del PCB del servomodulo |
| Contexto del módulo | el número de unidades de seguridad de la aeronave; |
| Asociación de amplificadores | Los módulos A06B-6114 aiSV de un solo eje; las referencias manuales αi SV 20 |
| Contexto de la tarjeta de control relacionada | A menudo se enumeran junto a la tarjeta de control FSSB A16B-2101-004x en las descripciones de módulos |
Este tablero es adecuado paralos módulos de servoamplificador FANUC αi instalados que ya utilizan elA16B-2203-0691 Posición del panel de cableado interno.
Es especialmente relevante en la reparación de servomódulos, renovación a nivel de placa y restauración de amplificadores donde el hardware del módulo original permanece en gran medida intacto, pero la PCB interna necesita reemplazo.
Es particularmente útil cuando la sección de alimentación y el conjunto del disipador de calor permanecen en servicio, pero la placa del módulo interno requiere reemplazo para restaurar la estructura original del amplificador.
En ese entorno, el emparejamiento del mismo PCB de cableado ayuda a preservar la arquitectura del módulo existente y la disposición de la tarjeta de control instalada.
Cuando se seleccionaA16B-2203-0691, primero confirme el código de la placa directamente en el PCB instalado y luego verifique el modelo del amplificador en el que está instalado.
Este paso es importante porque la misma familia de placas aparece en múltiples variantes de módulos de servo αi, y los modelos cercanos pueden usarse en diferentes configuraciones de corriente o eje.
En segundo lugar, compruebe la designación del amplificador en sí.
La descripción más fuerte de la tabla conecta este modelo conaiSV1-20 ymódulos de un solo eje A06B-6114, mientras que las referencias manuales también lo conectan conLas listas de SV 20.
Esto significa que el método de selección más fiable es el código de la placa montada real más la etiqueta del amplificador instalado juntos.
En tercer lugar, revise el contexto de la placa dentro del módulo.Tarjeta de control FSSB A16B-2101-004x, que puede ayudar a confirmar visualmente los amplificadores internos instalados durante el servicio.
Antes de ordenar, confirme la etiqueta de la placa, el modelo del amplificador y el tipo exacto de módulo donde está instalado.Estas tres comprobaciones son más confiables que tratar de identificar la placa sólo a partir de una amplia descripción de la familia de servo.
Si el amplificador ya ha sido reparado antes, también es aconsejable comparar las marcas de la placa instaladas actualmente con los registros de la máquina.
Los módulos de servo más antiguos pueden llevar placas de reemplazo de trabajos de servicio anteriores, por lo que la verificación directa del hardware es el camino más seguro.
P1: ¿Qué tipo de tablero es A16B-2203-0691?
Es unEn términos prácticos, el circuito de circuito impreso de los servomodulos es un circuito impreso de circuito impreso de circuito impreso.pertenece al interior del módulo del amplificador y soporta la estructura interna de la placa de la unidad de servo en lugar de servir como un controlador general o placa de visualización.
P2: ¿Por qué es importante aiSV1-20?
Porque identifica el papel del lado del amplificador de la placa.El módulo aiSV1-20 debe seleccionarse para preservar la misma configuración de amplificador instalada, no solo para que coincida con la familia de placas FANUC más amplia.
P3: ¿Por qué debe comprobarse el modelo del amplificador antes de comprarlo?
Porque las familias de tarjetas como esta pueden aparecer en varias variantes de amplificadores αi.y estructura de módulos ya en servicio.
P4: ¿Es este el servo amplificador completo?
No, es unEsta distinción es importante porque el reemplazo debe coincidir con el papel de la placa interna dentro del amplificador existente,no toda la unidad como unidad completa.
P5: ¿Qué se debe comprobar antes de comprar?
Compruebe la etiqueta de la placa, confirme el tipo de amplificador y verifique el contexto del módulo instalado.esa combinación da una coincidencia mucho más segura que confiar sólo en una amplia descripción familiar.
