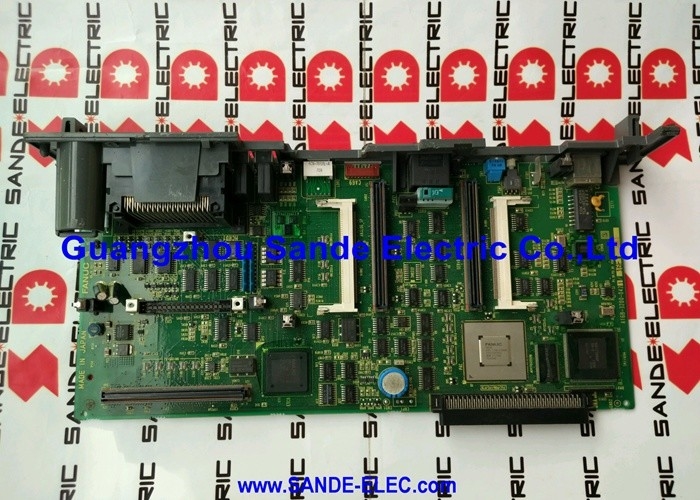

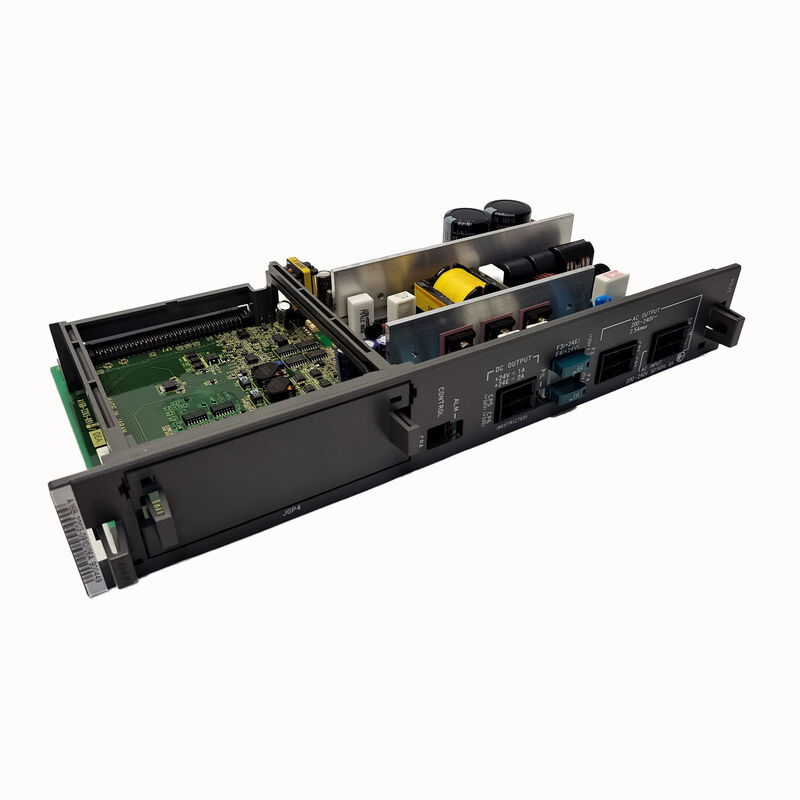

A16B-2203-0673 FANUC Alfa-I SVM2-80/80i Servo Cabling Board A06B-6114-H209 / doble eje 80A + 80A / FSSB / 200V

A06B-6114-H209 El servomódulo SVM2-80/80i

El manual de mantenimiento B-65285EN/03 de FANUC confirma: A16B-2203-0673 es la placa de cableado para el servomodulo A06B-6114-H209 SVM2-80/80i.Esta es la variante de doble eje 80A/80A de la familia de SVM (Servo Module) de la serie Alpha-I de FANUC un servo amplificador de doble eje que sirve a dos ejes de la máquina CNC desde un módulo compacto.

La designación SVM2-80/80i codifica las especificaciones clave de la unidad:

• El SVM= Servo módulo (conducción integrada de dos ejes)
• 2= Dos canales de servoeje
• 80/80= capacidad de corriente máxima de 80A en cada eje
• - ¿ Qué?= tipo i (generación alfa-I, interfaz de comunicación digital FSSB)

Especificaciones clave

Tabla de cableado vs Tarjeta de control Dos PCBs distintos

El servomodulo A06B-6114-H209 contiene dos PCB principales con funciones diferentes:

Tabla de cableado (A16B-2203-0673 este producto):El circuito impreso de enrutamiento de señales interna lleva las señales del gate drive de la tarjeta de control FSSB a los módulos de transistor de potencia IGBT,rutas de retroalimentación actual de las resistencias de derivación del transistor de vuelta a la tarjeta de control, y proporciona la interfaz de conector externo incluidos los conectores de fibra óptica FSSB, conectores de codificador de motor y terminales de E/S.

La tarjeta de control de la FSSB (A16B-2100-074x / A16B-2101-004x):La tarjeta de servointeligencia se comunica con el CNC a través del bus de serie FSSB, ejecuta los circuitos de control de velocidad y corriente,y genera las órdenes de conducción de la puerta PWM que las rutas de la placa de cableado a la etapa de alimentación IGBT.

Cuando un servomodulo desarrolla fallas, identificar qué PCB ha fallado es el primer paso ̇ las fallas de la placa de cableado generalmente se manifiestan como problemas de enrutamiento de la señal o fallas en la interfaz del conector,mientras que los fallos de las tarjetas de control producen errores de comunicación FSSB o alarmas de algoritmo de control.

Escenarios de aplicación

Variación en el panel de cableado SVM2-80/80i:Un sistema de servo CNC FANUC Alpha-I desarrolla fallas internas del módulo en una unidad 80/80i. La tarjeta de control FSSB prueba correctamente. La placa de cableado A16B-2203-0673 se identifica como la falla de enrutamiento de la señal.El reemplazo restablece la función correcta del accionamiento.

Mantenimiento interno del servomodulo:El servomodulo SVM2-80/80i de una máquina de producción se somete a mantenimiento interno.

Preguntas frecuentes

P1: ¿Cómo puedo verificar que A16B-2203-0673 es la placa de cableado correcta para mi servomodulo?

Identificar el modelo del servomodulo a partir de su placa de identificación frontal si se lee A06B-6114-H209 o A06B-6114-C209, A16B-2203-0673 es la placa de cableado confirmada.El manual de mantenimiento B-65285EN/03 de FANUC confirma esta asignación en su tabla de PCB Alpha-I SVM2También lea la etiqueta de la placa instalada.

P2: ¿Qué alarmas de servo indican específicamente un fallo de la placa de cableado versus un fallo de la tarjeta de control?

Las fallas de la placa de cableado generalmente causan: fallas en la ruta de la señal óptica FSSB (si el transceptor óptico está en la placa de cableado), anomalías de retroalimentación de corriente de los circuitos de detección de corriente del transistor,o fallas de hardware específicas del eje en las que se interrumpa la conexión de la etapa de alimentaciónLas fallas de la tarjeta de control (A16B-2100-074x) suelen causar alarmas de comunicación FSSB (SV alarma 8 o 9) o errores de control de velocidad.Para distinguir los dos se requiere ensayo de aislamiento con la documentación de mantenimiento del servoamplificador aplicable.

P3: ¿Se puede reemplazar la placa de cableado A16B-2203-0673 sin reemplazar los transistores de potencia IGBT?

La placa de cableado y los módulos de transistores IGBT son componentes separados dentro del A06B-6114-H209.Si la placa de cableado ha fallado pero los módulos IGBT están eléctricamente sanos (verificado mediante prueba de transistores)Sin embargo, si la falla de la placa de cableado fue causada por un fallo de IGBT (daño por sobrecorriente),los IGBT deben ser probados y reemplazados según sea necesario antes de instalar la nueva placa de cableado.

P4: ¿Es el A16B-2203-0673 intercambiable con el A16B-2203-0674 (SVM2-80/160i) o el A16B-2203-0675 (SVM2-160/160i)?

No. Cada placa de cableado es específica para su modelo de accionamiento la disposición del PCB, las conexiones del módulo de transistores y los circuitos de detección de corriente están optimizados para las calificaciones de corriente específicas de la unidad.A16B-2203-0673 (80/80i), A16B-2203-0674 (80/160i) y A16B-2203-0675 (160/160i) no son intercambiables a pesar de que sirven a la misma familia de unidades SVM2.

P5: ¿Cuáles son las precauciones de seguridad y ESD aplicables al manejar A16B-2203-0673?

Antes de abrir el servomodulo: apague y bloquee el suministro de la red eléctrica.luego comprobar que el bus de CC ha descargado por debajo de 30V utilizando un voltímetro calibrado antes de acceder a los componentes internosEl bus de corriente continua SVM2-80/80i opera a aproximadamente 280 V de corriente continua (a partir de la entrada de corriente alterna de 200 V) y conserva la carga después de la eliminación de la energía.
