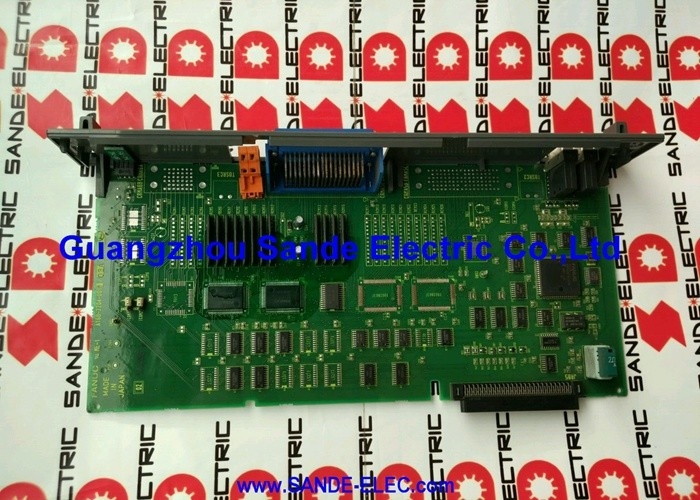

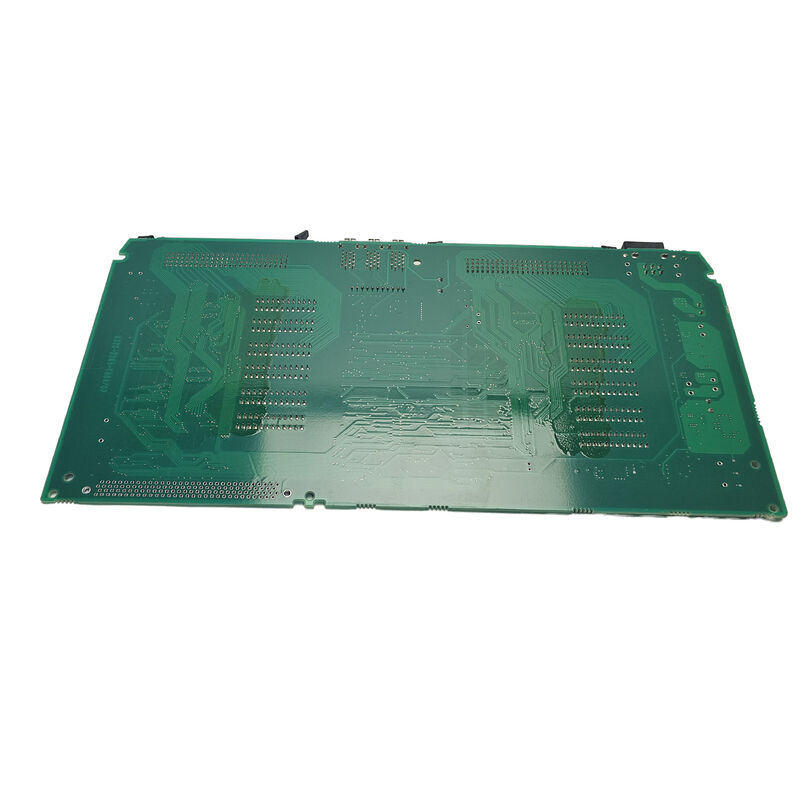

A16B-2203-0671 | Placa de cableado servo FANUC A16B-2203-067x Alpha-I SVM — PCB de servoaccionamiento serie A06B-6114

A16B-2203-067x: familia de placas de cableado de servos Alpha-I SVM

El A16B-2203-0671 pertenece a la gama A16B-2203-067x, una familia confirmada de placas de cableado para los servomódulos de la serie Alpha-I de FANUC (serie A06B-6114). El manual de mantenimiento de FANUC B-65285EN/03 confirma que esta gama cubre placas de cableado para unidades de dos ejes y múltiples ejes Alpha-I SVM (servomódulo):

El A16B-2203-0671 en la posición numerada más baja de esta familia sirve una variante de unidad SVM definida dentro de la gama de servomódulos Alpha-I A06B-6114.

Información clave del producto

Alpha-I SVM: función de la placa de cableado

En la arquitectura SVM de la serie FANUC Alpha-I, la placa de cableado (A16B-2203-067x) sirve como PCB de interfaz y enrutamiento de señal interna dentro de la carcasa del servomódulo. Se conecta:

Etapa de potencia a tarjeta de control:Rutas de señal entre los módulos de transistores de potencia IGBT y la tarjeta de control FSSB (bus serie servo de fibra óptica): transportan señales de accionamiento de puerta, retroalimentación de corriente y señales de protección.

Conectores de interfaz externa:Las posiciones de los conectores externos del variador (para la conexión de fibra óptica FSSB del CNC, los cables de retroalimentación del codificador y las señales de E/S) se montan y pasan a través de la placa de cableado.

Circuitos de protección y monitoreo:Las señales de protección térmica de los módulos de transistores de potencia y los circuitos de monitoreo del bus de CC se conectan a través del tablero de cableado a la lógica de protección de la tarjeta de control.

Escenarios de aplicación

A06B-6114 falla en la placa de cableado del servomódulo:Un servomódulo FANUC Alpha-I SVM desarrolla fallas de señal interna: fuente de alimentación correcta y funcionamiento de la tarjeta de control, pero fallas de señal entre placas. Se identifica la placa de cableado A16B-2203-0671. El reemplazo restaura el enrutamiento correcto de la señal dentro del módulo servo.

Revisión del servomódulo:Un servomódulo FANUC Alpha-I se somete a un mantenimiento interno integral. La placa de cableado A16B-2203-0671 se reemplaza como parte de la renovación del conjunto de PCB interno.

Preguntas frecuentes

P1: ¿Cómo puedo confirmar que A16B-2203-0671 es la placa de cableado de mi servomódulo Alpha-I?

Lea el número de pieza de la etiqueta de la placa instalada dentro del módulo servo. Si dice A16B-2203-0671, este es el reemplazo confirmado. Haga una referencia cruzada con el número de modelo del servomódulo (en la placa frontal del variador) y la tabla de asignación de PCB del manual de mantenimiento del servoamplificador FANUC Alpha correspondiente.

P2: ¿La placa de cableado (A16B-2203-0671) es la misma que la tarjeta de control (A16B-2100-074x)?

No. El Alpha-I SVM contiene múltiples PCB con funciones distintas. La placa de cableado (A16B-2203-067x) maneja el enrutamiento de la señal interna y la interfaz del conector externo. La tarjeta de control FSSB (A16B-2100-074x o A16B-2101-004x) maneja la comunicación CNC, el bucle de velocidad y el algoritmo de servocontrol. Ambos deben funcionar correctamente para que funcione el servomódulo.

P3: ¿Qué precauciones de seguridad se aplican antes de acceder al tablero de cableado dentro de un servomódulo Alpha-I?

Apague completamente el CNC y el servosistema. Los condensadores del bus de CC del servomódulo retienen un alto voltaje peligroso después de desconectar la alimentación principal; verifique que el bus de CC se haya descargado por debajo de 30 VCC usando un voltímetro calibrado antes de abrir el módulo. Siga los procedimientos de seguridad del manual de mantenimiento del servoamplificador FANUC correspondiente.

P4: ¿Reemplazar A16B-2203-0671 requiere cambios en los parámetros del servo?

No. Los parámetros del servo residen en la memoria de parámetros principal del CNC. Después de instalar la placa de cableado de reemplazo y volver a ensamblar el módulo servo, el CNC descarga los parámetros del servo al módulo durante la inicialización del encendido. Verifique la respuesta correcta del servo en todos los ejes conectados antes de regresar a producción.
