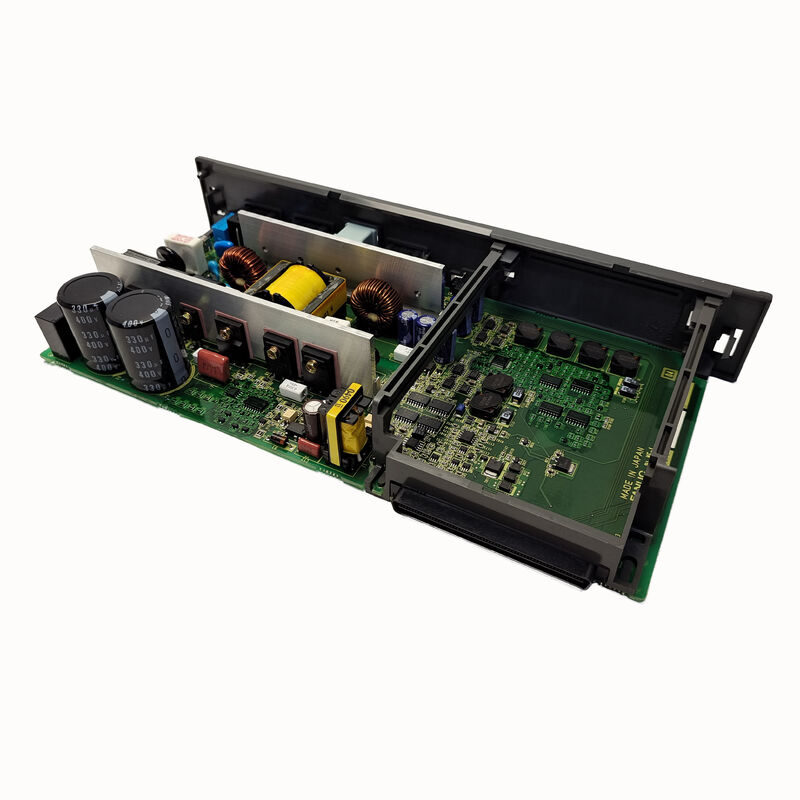

A16B-2203-0662 FANUC αis SVM1-160i Servo de cableado de la junta A06B-6114-H106 / 160A Pico / Control PCB A20B-2100-0740

SVM1-160i El módulo monoeje de alta corriente

The FANUC αis SVM1-160i (A06B-6114-H106) represents the second-highest current rating in the αis single-axis servo amplifier range — 160A peak servo output for driving large-frame servo motors on heavy machine tool axes.

Para el contexto, las escalas completas αis del rango SVM1 desde SVM1-20i (20A) hasta SVM1-360i (360A).

Grandes centros de mecanizado horizontales:Ejes X y Y con una masa de mesa sustancial, que requieren un par máximo alto para una aceleración transversal rápida.

Tablas giratorias de trabajo pesado:Sistemas de posicionamiento para grandes cambios de palets o accesorios de múltiples caras en los que la masa del conjunto de palets requiera una alta servocorriente sostenida.

Las demás máquinas de trituración:Cuando el posicionamiento de precisión bajo una fuerza de rectificación significativa requiera tanto una alta corriente como una alta rigidez del servo.

El A16B-2203-0662 es la placa de cableado para este módulo 160A proporcionando todo el hardware de conexión de alta corriente dentro de la carcasa SVM1-160i.

Especificaciones clave

αis SVM1 Familia de placas de cableado

Cada potencia de corriente en el rango αis SVM1 utiliza una placa de cableado específica, mientras que el PCB de control puede compartirse entre las potencialidades:

La clasificación de 160A del SVM1-160i requiere dispositivos IGBT, conductores de bus,y sensores de corriente físicamente más grandes que los de los módulos de 40A o 80A, por lo que la placa de cableado (A16B-2203-0662) es un número de parte distinto de sus hermanos de corriente más baja.

Escenarios de aplicación

Variación de la placa de cableado de servo SVM1-160i:Un módulo FANUC αis SVM1-160i (A06B-6114-H106) desarrolla un fallo atribuido a la placa de cableado, un fallo de la conexión de la puerta IGBT que interrumpe la salida de la unidad en una fase.Se sustituye el A16B-2203-0662, restableciendo la salida correcta del servo de tres fases.

Mantenimiento del servoaccionamiento de eje pesado:El servomodulo pesado del eje X de un gran centro de mecanizado horizontal se somete a un mantenimiento programado.La placa de cableado A16B-2203-0662 se sustituye junto con la placa de control A20B-2100-0740 como una renovación completa del conjunto de placas internas.

Preguntas frecuentes

P1: ¿Es A16B-2203-0662 específico para el SVM1-160i, o cubre otras calificaciones αis SVM1?

A16B-2203-0662 es la placa de cableado específica para SVM1-160i (A06B-6114-H106) únicamente. El manual de mantenimiento FANUC αis (B-65285EN/03) confirma que cada calificación de corriente utiliza su propia placa de cableado0661 para el sector 80i, 0662 para 160i, 0625 para 360i. Estas tarjetas no son intercambiables entre calificaciones.

P2: ¿Cuál es el PCB de control que se combina con A16B-2203-0662?

El manual de mantenimiento FANUC αis confirma: SVM1-160i (A06B-6114-H106) utiliza una placa de cableadoA16B-2203-0662 Las autoridades de los Estados miembros de la AELC deben tener en cuenta los siguientes elementos:y PCB de controlA20B-2100-0740: el número de personas a las que se refiere el apartado 1 del presente artículo.El A20B-2100-0740 es común a ambos SVM1-160i, proporcionando control de corriente HRV e interfaz FSSB para este módulo 160A.

P3: ¿Qué seguridad de descarga se aplica antes de acceder a A16B-2203-0662 dentro del SVM1-160i?

El SVM1-160i contiene un banco de condensadores más grande que las variantes más pequeñas del SVM1, debido a su mayor potencia nominal.Seguir el tiempo de espera de descarga prescrito en el manual de mantenimiento de FANUC y verificar con un voltímetro de corriente continua calibrado antes de abrir la carcasa del módulo.

P4: ¿El reemplazo de A16B-2203-0662 requiere una nueva entrada de parámetros del eje de servo?

No. Los parámetros del servo (ID del motor, tipo de codificador, ganancias, límites de corriente) residen en la memoria de parámetros principal del CNC.Después de montar el componente de repuesto y restaurar el módulo, el CNC restablece la servocomunicación FSSB y aplica los parámetros existentes para el eje 160A.

P5: ¿Se utiliza A16B-2203-0662 sólo en la serie αis, o también en la serie αi estándar (no S)?

Se confirma el A16B-2203-0662 para la serie αis SVM1-160i (A06B-6114-H106).La serie estándar αi SVM1 (A06B-6096-H105 para SVM1-80 a 80A como el estándar más grande SVM1) alcanza su punto máximo a 80ALa designación 160i es exclusiva de la serie αis mejorada.
