| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-2203-0661 |

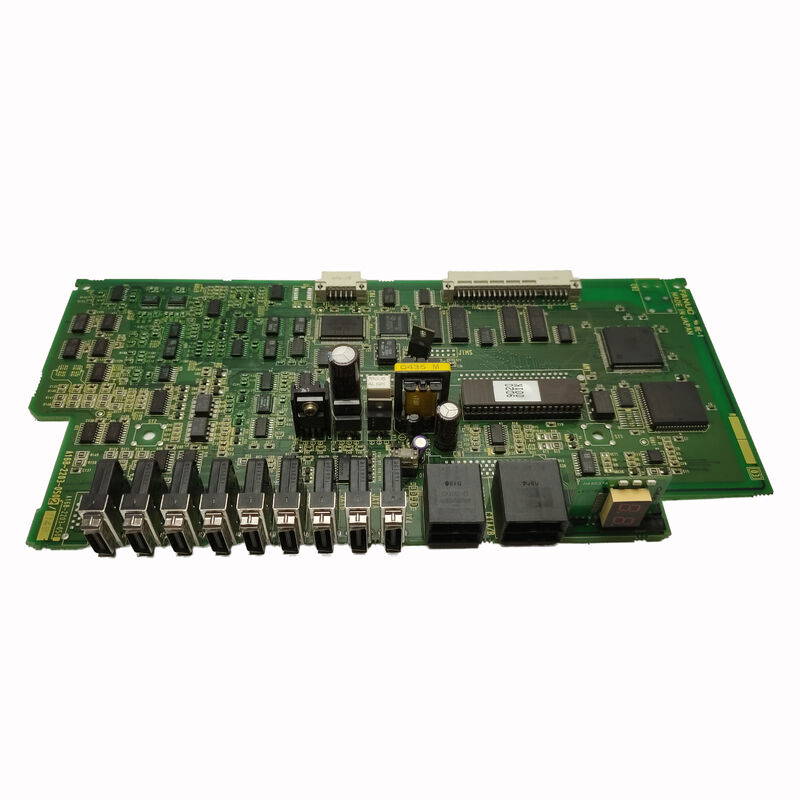

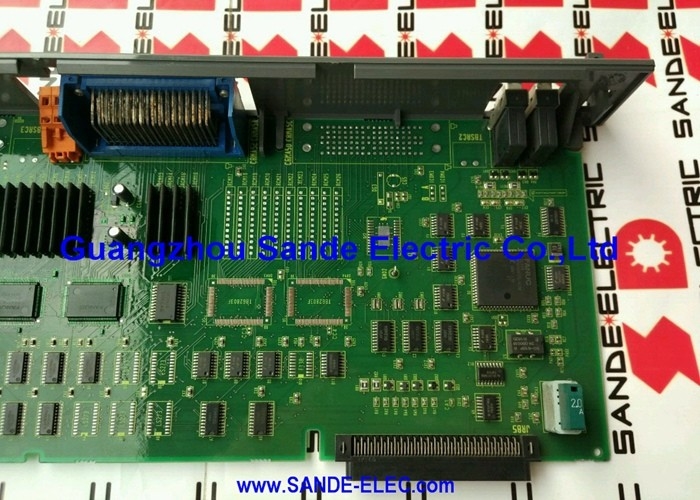

ElSe aplicará el método de cálculo de las emisiones de gases de efecto invernadero.es un PCB de fuente de alimentación de la familia de placas A16B-2203 de FANUC, una serie que abarca ambas placas de control funcionales (PCB de monitor, placas de expansión de eje,Interfaces de comunicación) y placas de alimentación para la línea de productos de controladores CNC y de robots de FANUC.
La placa de alimentación ocupa un papel fundamental en la arquitectura eléctrica del controlador: todas las demás placas en el sistema, la CPU, la interfaz de servo, las placas de E/S,las conexiones del panel del operador dependen de la fuente de alimentación para proporcionar una, tensiones de CC correctamente reguladas dentro de las tolerancias especificadas.
FANUC's controller power supply designs convert the incoming AC supply (typically 200–240VAC in the machines where FANUC controllers are most commonly found) through a regulated switching converter topology to produce the multiple DC voltage rails required by the system's electronics.
El enfoque del convertidor de conmutación ?? en lugar del enfoque del regulador lineal anterior proporciona una alta eficiencia (la unidad de suministro genera menos calor residual para una potencia de salida dada),tolerancia a un amplio voltaje de entrada (el sistema se mantiene estable en todo el rango internacional de alimentación de CA sin ajuste manual de voltaje), y respuesta rápida a transientes de carga (el circuito de control del convertidor ajusta el ciclo de trabajo de conmutación en microsegundos cuando un nuevo módulo toma corriente,la prevención de caídas de voltaje que puedan causar errores lógicos en los circuitos de control).
The A16B-2203-0661's placement within the controller — whether it is a standalone PSU board or integrated into a backplane assembly — follows the standard FANUC physical mounting practice for its generation.
Al igual que otras placas de alimentación A16B-2203 (en particular el -0370 para R-J3iB y el -0910 para los controladores R-30iA/R-30iB),el -0661 está diseñado para entregar su potencia de salida nominal completa de forma continua dentro del entorno térmico del controlador., con circuitos de protección que responden a las condiciones de sobrecarga, sobrevoltaje y sobre temperatura antes de que ocurra cualquier daño.
| Parámetro | Valor |
|---|---|
| Función | PCB de alimentación |
| Serie | A16B-2203 Las condiciones de los productos |
| Los rieles de salida | Las emisiones de gases de efecto invernadero de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable. |
| Ingreso | El valor de las emisiones de CO2 es el siguiente: |
| Protección | OVP, OCP y OTP |
| Origen | Japón |
En la jerarquía del mantenimiento de los controladores CNC y de los robots, la placa de alimentación se encuentra en la parte superior del ranking de criticidad.Una placa de alimentación fallida hace que todo el controlador se detenga por completo no hay ejecución de la CPU, sin control de servo, sin respuesta del panel del operador.
Todas las placas, módulos y circuitos están igualmente afectados porque todos comparten la misma fuente de energía.
Esto hace que la placa de alimentación sea a la vez la placa más importante del sistema (porque todo lo demás depende de ella) y, en la práctica,uno de los tableros más frecuentemente reemplazados porque soporta condiciones que aceleran el desgaste de los componentes.
El mecanismo de desgaste principal es el ciclo térmico de los condensadores electrolíticos.
Los condensadores electrolíticos son los caballos de batalla de los circuitos de suministro de energía. Almacenan energía durante el ciclo de conmutación del convertidor, filtran la onda de voltaje de salida,y mantener tensiones de alimentación estables durante cambios de carga transitorios.
Contienen un electrolito líquido que es esencial para su capacidad y ESR (resistencia en serie equivalente), y este electrolito se evapora lentamente con el tiempo,especialmente a temperaturas elevadas.
A medida que el electrolito se agota, la capacitancia disminuye y la ESR aumenta, lo que conduce a un aumento de la ondulación del voltaje de salida, una respuesta transitoria degradada,y eventualmente inestabilidad o fallo completo de la salida regulada.
La velocidad de evaporación de los electrolitos depende fuertemente de la temperatura: por cada aumento de 10 °C en la temperatura de funcionamiento por encima de la temperatura nominal del condensador, la vida útil se reduce aproximadamente a la mitad.
Los controladores CNC y robóticos instalados en entornos de producción sin aire acondicionado o en configuraciones de gabinetes con un flujo de aire de enfriamiento inadecuado pueden experimentar un envejecimiento acelerado del condensador.
Una fuente de alimentación que proporciona 15 ∼20 años de servicio confiable en un entorno bien refrigerado y con temperatura controlada puede mostrar síntomas de falla del condensador en 8 ∼10 años en un entorno de planta caliente.
Las interrupciones de la fuente de alimentación presentan síntomas característicos que reflejan la naturaleza de la falla:
Pérdida total de la potencia de control:El controlador no se enciende en absoluto cuando se aplica la fuente principal de alimentación. Todas las luces indicadoras están apagadas, el panel del operador está oscuro y no hay ventiladores de refrigeración.Esto indica un fallo completo de la unidad de suministro normalmente un transistor de conmutación primario fallido, un fusible primario roto, o una falla catastrófica en el rectificador de entrada.
La falla completa a menudo ocurre repentinamente, a veces después de un aumento de energía o un evento precipitado.
Sistema inestable con alarmas intermitentes:El controlador funciona pero genera alarmas aleatorias que no se correlacionan con ninguna función específica de la máquina, limpia el ciclo de potencia y se repite de manera impredecible.
This is the classic presentation of age-related capacitor degradation — the PSU's output voltage is within specification at light load and room temperature but droops out of specification under full module loading or at elevated cabinet temperature.
Los circuitos lógicos digitales de los módulos CNC son sensibles a la tensión de alimentación, aunque una inclinación del 5% en el carril de +5 V pueda causar errores lógicos que se manifiestan como alarmas del sistema o ejecución errática del programa.
Alarma de sobrecalentamiento:El circuito de protección térmica de la unidad de suministro detecta que el transistor o transformador de conmutación está superando su temperatura segura y apaga el suministro.
Esto puede indicar un ventilador de enfriamiento fallido dentro del gabinete, vías de ventilación bloqueadas,o en la placa misma aumento de la disipación de la energía debido a componentes degradados que generan más calor de lo normal para mantener la misma potencia de salida.
Un riel de salida falló:El controlador se activa parcialmente, algunas funciones funcionan y otras no.
El carril +5V puede estar sano (CPU y lógica operan) mientras que el carril +24V está ausente (las placas de E/S y los circuitos de relé no responden).
Este fallo selectivo apunta a una rama específica del circuito de alimentación y generalmente se puede reparar a nivel de componentes.
La vida útil del A16B-2203-0661 se puede extender mediante prácticas de mantenimiento proactivas:
El reemplazo programado del condensador una recapitulación completa de los condensadores electrolíticos de la unidad de suministro eléctrico utilizando nuevos componentes calificados para la temperatura de funcionamiento es la acción preventiva más efectiva.La mayoría de los centros de reparación especializados de FANUC incluyen el reemplazo del condensador como parte estándar de la renovación de la unidad de alimentación, independientemente de los síntomas que presente.
Si se realiza de forma proactiva a intervalos de 10 años (o antes en entornos calientes) se elimina el modo de falla más común antes de que cause un tiempo de inactividad de producción no planificado.
Mantenimiento de la refrigeración del gabinete asegurarse de que los ventiladores de refrigeración del gabinete estén en funcionamiento, que los filtros de aire estén limpios y no restrinjan el flujo de aire,y que la temperatura ambiente en el área del gabinete del controlador no exceda constantemente la temperatura de funcionamiento nominal del CNC es igualmente importante.
La vida útil del condensador depende fuertemente de la temperatura; cada grado de reducción en la temperatura de funcionamiento de la unidad de alimentación aumenta la vida útil del condensador de manera medible.
P1: El controlador se enciende brevemente y luego se apaga, con los ventiladores de enfriamiento visibles funcionando durante un segundo o dos.
Este síntoma breve encendido seguido de apagado inmediato es consistente con un viaje de protección contra la sobrecarga.detecta que la absorción total de corriente excede su umbral de protección por sobrecorriente, y se apaga para evitar daños.
Causas comunes: un módulo cortocircuitado (instalar módulos uno a la vez para identificar el defectuoso), un condensador fallido en el filtro de salida de la unidad de alimentación que se presenta como un cortocircuito momentáneo durante el arranque,o una degradación real del umbral límite actual de la unidad de servicio debido a la antigüedad de las resistencias sensoriales.
La eliminación de todos los módulos aguas abajo y el encendido de la unidad de alimentación solo (si el diseño lo permite) ayudan a aislar si el fallo se encuentra en la unidad de alimentación o en un módulo.
P2: ¿Se puede utilizar un multimetro de banco para probar el A16B-2203-0661 antes de su instalación?
A multimeter can verify output voltages if the board can be powered up on a bench with a dummy load that approximates the controller's real load — testing unloaded or with minimal load may show correct voltages even if the PSU cannot maintain regulation under real load conditions due to marginal capacitors.
Un ensayo en banco es más informativo que ningún ensayo, pero el ensayo definitivo es el funcionamiento en el controlador real con el complemento completo del módulo instalado.
Si un equipo de ensayo FANUC está disponible en un centro de reparación, esto proporciona la mayor confianza en el rendimiento de la placa antes del envío.
P3: Después de reemplazar el A16B-2203-0661, ¿debe reconfigurarse algún parámetro o ajuste en el CNC?
La placa de alimentación en sí no contiene datos o configuraciones programables ¢ no tiene memoria ni registros configurables por el usuario.si el fallo de la unidad de alimentación fue lo suficientemente grave como para causar un evento de voltaje incontrolado en los rieles de potencia del CNC antes de que respondieran los circuitos de protección, es posible la corrupción de los datos en los módulos SRAM (almacenamiento de parámetros y programas).
Después de cualquier reemplazo de la unidad de alimentación eléctrica después de un fallo grave, comprobar que todos los parámetros CNC están intactos comprobando los valores críticos con la última copia de seguridad conocida antes de volver a la máquina a la producción..
P4: ¿Cómo se confirma la clasificación de voltaje de la fuente de alimentación de repuesto correcta para el A16B-2203-0661?
La unidad de alimentación está diseñada para el rango de voltaje de entrada estándar del controlador FANUC, normalmente 200-240 VAC, que cubre el rango de voltaje de alimentación industrial internacional.
El A16B-2203-0661 es una placa de configuración fija y no requiere la selección del rango de voltaje o la configuración del saltador para diferentes voltajes de alimentación dentro del rango admitido.
La especificación del voltaje de entrada de la placa se confirma a partir de la documentación del producto de FANUC o de la etiqueta original de la placa.
El diagrama de conexión de la fuente de alimentación del CNC en la documentación eléctrica de la máquina también identifica la especificación de voltaje de entrada.
P5: ¿Es el A16B-2203-0661 reparable si ha fallado debido a un problema con el condensador en lugar de una falla de un componente catastrófico?
Sí, el fallo del condensador es uno de los escenarios de reparación más fáciles para una placa de unidad de alimentación eléctrica.Medición de la ESR con un probador adecuado, o simplemente por reemplazo programado en función de la edad.
Los centros de reparación especializados de FANUC realizan esta reparación de forma rutinaria utilizando condensadores adaptados a la tensión nominal, la capacidad, la temperatura nominal y las dimensiones físicas del original.
Una placa A16B-2203-0661 totalmente recapturada y probada de un centro de reparación competente representa una alternativa eficaz y rentable a la obtención de una placa nueva o sobrante al precio completo del mercado.
