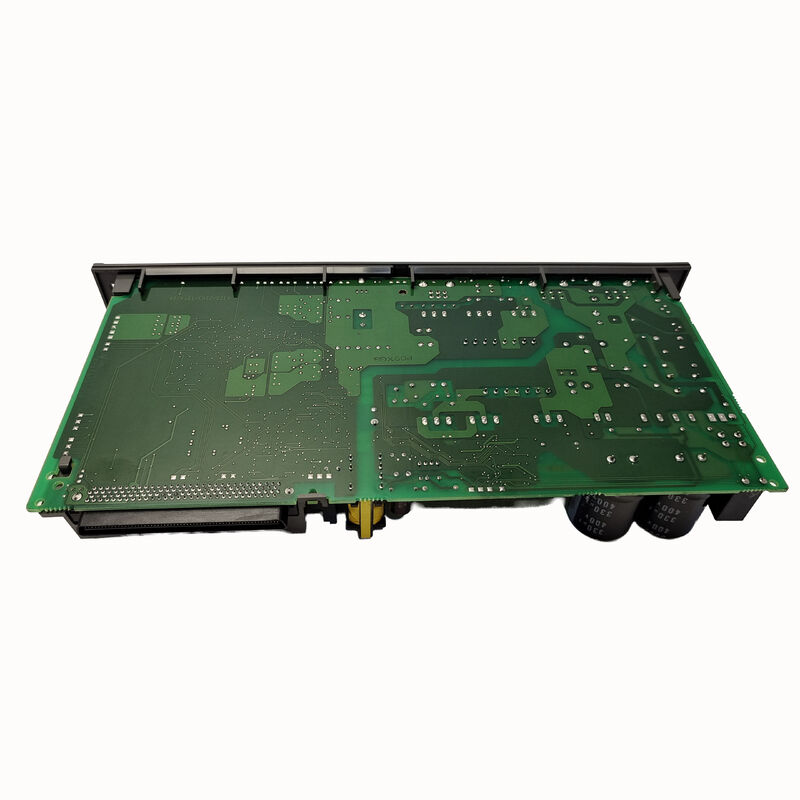

A16B-2203-0651 FANUC αi SPM-5.5i Panel de cableado del módulo de eje de eje A06B-6111-H006 / 5.5kW / PCB de control A20B-2100-0800

SPM-5.5i

Dentro de la serie αi SPM A06B-6111, el SPM-5.5i (A06B-6111-H006) a 5,5 kW ocupa una posición utilizada en una amplia gama de máquinas herramienta CNC compactas y medianas. 5,5 kW es suficiente para:

Centros de mecanizado CNC pequeños:Centros de mecanizado verticales con husos de 40 puntas que trabajan con aluminio, aleaciones ligeras y plásticos a profundidades de corte moderadas.

Centros de torneado CNC:Torsión de alta velocidad en acero y aluminio ∙ la potencia de 5,5 kW admite un giro agresivo en estos materiales sin la complejidad de la gestión térmica y de la energía de los accionamientos por husillo de mayor potencia.

Máquinas compactas de 5 ejes:Máquinas pequeñas de 5 ejes para piezas de formas complejas en las que el huso raramente empuja hasta su límite térmico y 5,5 kW proporciona un espacio de cabeza adecuado.

El A16B-2203-0651 sirve a esta variante común de SPM making lo que lo convierte en uno de los repuestos de tableros de cableado más frecuentemente necesarios en la familia αi SPM.

Especificaciones clave

Un solo PCB de control en múltiples clasificaciones SPM

Toda la familia de placas de cableado A16B-2203-065x comparte el mismo PCB de control (A20B-2100-0800).

Para una planta de producción que ejecuta máquinas con diferentes tamaños de husillo (alrededor de 2,2 kW, 5,5 kW, 11 kW), sóloun modelo de PCB de controlLas placas de cableado difieren por su potencia (0650 para 2,2 kW, 0651 para 5,5 kW), pero la placa de control es idéntica.

Cuando se diagnostique un fallo del amplificador del husillo:

• Si el fallo se encuentra en la placa de cableado:Ordenar la placa de cableado específica de la clasificación (A16B-2203-0651 para SPM-5.5i)
• Si el fallo se encuentra en la placa de control:Orden uno A20B-2100-0800

Este diseño modular minimiza el inventario de placas de repuesto necesario para cubrir múltiples potencias nominal de SPM.

Escenarios de aplicación

Fallo del husillo SPM-5.5i en el centro de mecanizado CNC:Un amplificador de eje FANUC αi SPM-5.5i desarrolla un fallo relacionado con el conector. La conexión del cable del motor del eje en el terminal de la placa de cableado del módulo muestra una resistencia intermitente.Se sustituye el A16B-2203-0651, resolviendo el fallo de conexión.

Puesta en marcha del accionamiento del husillo en la nueva máquina:Un fabricante de máquinas que instale un nuevo centro de mecanizado CNC requiere una sustitución A16B-2203-0651 para un módulo SPM-5.5i dañado durante la manipulación de la instalación.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre A16B-2203-0651 (estándar 200V) y A16B-2203-0820 (versión HV) para el husillo de 5.5kW?

El A16B-2203-0820 es la placa de cableado para el SPM-5.5HVi (A06B-6121-H006) la versión de alto voltaje 400 480VAC del módulo del eje de 5.5kW.El A16B-2203-0651 es para la versión estándar de 200 VAC (A06B-6111-H006)Estos dos sirven el mismo nivel de potencia del husillo, pero diferentes voltajes de entrada, no son intercambiables.

P2: ¿Requiere la sustitución de A16B-2203-0651 cambios en los parámetros del husillo?

No. Los parámetros del eje se almacenan en la memoria principal CNC. Después de montar el reemplazo A16B-2203-0651 y restablecer el módulo de servicio,el CNC recarga su comunicación de eje serie y aplica los parámetros de eje existentes automáticamente.

P3: ¿Qué motores de husillo maneja el SPM-5.5i?

El SPM-5.5i impulsa los motores de husillo de la serie αi de FANUC clasificados en la clase 5.5kW, como αiS 6/4000, αiS 8/4000 o motores de husillo αi equivalentes.Estos motores impulsan los husillos en los centros de mecanizado CNC compactos y centros de torneado.

P4: ¿Cómo se conecta la placa de cableado al PCB de control dentro del SPM-5.5i?

El panel de cableado A16B-2203-0651 y el PCB de control A20B-2100-0800 se conectan internamente a través de conectores de placa a placa dentro de la caja del módulo.El PCB de control se monta en o junto a la placa de cableado, con los conectores internos que transmiten las señales de accionamiento de la puerta desde la placa de control a los dispositivos de alimentación de la placa de cableado,y la retroalimentación del sensor de corriente de la placa de cableado de vuelta a la placa de control.
