| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-2203-0640 |

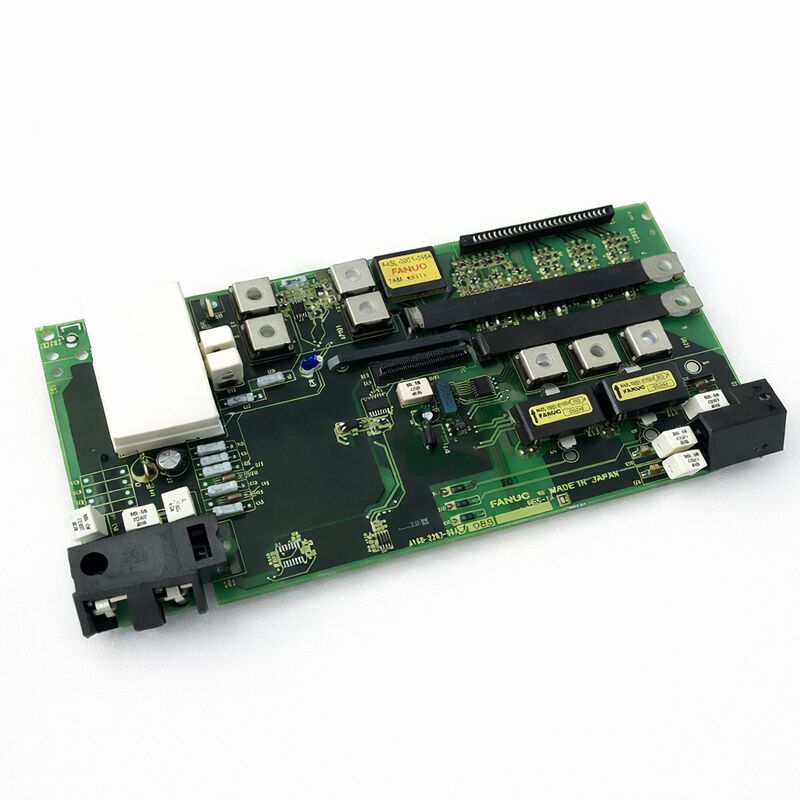

Número de pieza: A16B-2203-0640
Fabricante: FANUC Corporation (Japón)
Tipo de producto: Placa de cableado de fuente de alimentación (Placa de circuito impreso)
Serie: Alpha i (αi)
La A16B-2203-0640 es la placa de cableado de potencia instalada dentro de los módulos de fuente de alimentación FANUC Alpha i con una potencia nominal de 5,5 kW y entrada trifásica de 200 VCA.
Esta placa se encarga del enrutamiento de potencia interno, el acondicionamiento de señales y las funciones de interfaz de control dentro de la carcasa del PSMi (Módulo de fuente de alimentación i).
Es una pieza de repuesto a nivel de componente para la unidad PSMi, no un dispositivo independiente, sino una placa de circuito impreso interna que se puede reemplazar durante el servicio sin reemplazar todo el conjunto del módulo de fuente de alimentación.
Los módulos de fuente de alimentación FANUC Alpha i son las unidades de suministro del bus de CC de front-end activo en los sistemas de accionamiento Alpha i.
Rectifican el suministro de CA trifásico entrante, mantienen el voltaje del bus de CC compartido y devuelven activamente la energía de frenado regenerada de los ejes servo que desaceleran a la fuente de CA. La placa de cableado es la capa de interfaz entre la sección de potencia de alto voltaje del módulo y su electrónica de control.
Transporta las rutas de señal, los circuitos de protección y la distribución de energía auxiliar de los que depende el módulo para funcionar.
Esta placa se encuentra en varias variantes de unidades FANUC PSMi en la clase de entrada de 200 VCA, incluidas las A06B-6110-H006, A06B-6115-H006 y A06B-6140-H006.
Cada una de estas es un módulo de fuente de alimentación de 5,5 kW, 200 VCA, con regeneración de potencia en la familia de accionamientos FANUC Alpha i.
| Parámetro | Valor |
|---|---|
| Número de pieza | A16B-2203-0640 |
| Fabricante | FANUC Corporation |
| Tipo de producto | Placa de cableado de fuente de alimentación |
| Serie de placa | A16B-2203 |
| Serie de accionamiento | FANUC Alpha i (αi) |
| Entrada del módulo principal | 200 VCA, trifásico |
| Potencia nominal del módulo principal | 5,5 kW |
| Tipo de módulo principal | Regeneración de potencia (PSMi) |
| Unidades compatibles | A06B-6110-H006, A06B-6115-H006, A06B-6140-H006 |
| Método de regeneración | Retorno activo a la red de CA |
| Refrigeración | Módulo refrigerado por ventilador (ventiladores reemplazables sin desmontaje) |
| Comunicación CNC | Enlace de fibra óptica |
| Origen | Japón |
| Temperatura de funcionamiento | 0 – 55 °C |
| Temperatura de almacenamiento | −20 – 60 °C |
| Humedad | 75% HR máx. (sin condensación) |
| Condición disponible | Nuevo / Reacondicionado / Reparado |
En un sistema de accionamiento FANUC Alpha i, el PSMi es el único punto de conexión a la red eléctrica principal. Todos los módulos amplificadores de servo y husillo en el gabinete extraen su energía del bus de CC del PSMi.
El PSMi rectifica la entrada trifásica a un bus de CC regulado — típicamente alrededor de 283 a 339 VCC para módulos de clase de entrada de 200 VCA — y mantiene ese bus para los amplificadores conectados.
La potencia nominal de 5,5 kW de la familia A06B-6110-H006 sitúa a estos módulos en el extremo inferior de la gama PSMi Alpha i.
Son apropiados para sistemas de accionamiento con carga total de motor limitada — configuraciones de un solo eje o de dos ejes ligeros, o máquinas con motores que no requieren aceleración intensa simultánea. Las máquinas más grandes utilizan unidades PSMi de mayor potencia con diferentes placas de cableado.
La A16B-2203-0640 es la placa de circuito impreso interna que permite al PSMi realizar estas funciones.
Retire esta placa y el PSMi no podrá funcionar. Reemplace una defectuosa y el PSMi volverá al servicio, a una fracción del costo y tiempo de entrega de obtener un módulo de reemplazo completo.
La regeneración de potencia es una característica distintiva del PSMi Alpha i. Cuando un eje servo desacelera, el motor actúa como un generador.
La energía cinética de las partes móviles de la máquina y el rotor del motor se convierte en energía eléctrica. En un sistema de frenado resistivo, esta energía se disipa como calor en una resistencia de descarga.
En el PSMi, un circuito de front-end activo en la sección de potencia captura esta energía y la devuelve a la red eléctrica de CA.
Esta función regenerativa reduce el consumo de energía en máquinas con ciclos de aceleración y desaceleración frecuentes.
También elimina la carga térmica del frenado resistivo, lo que reduce la temperatura del gabinete y el estrés térmico en otros componentes.
La placa de cableado A16B-2203-0640 admite esta función regenerativa como parte de la arquitectura de circuito general del PSMi.
Proporciona las rutas de interfaz entre la etapa de front-end activo y el circuito de control del módulo.
El sistema de accionamiento FANUC Alpha i utiliza cables de fibra óptica para la comunicación entre el PSMi y los módulos amplificadores.
Los enlaces de fibra óptica eliminan los problemas de bucle de tierra, proporcionan inmunidad al ruido en el entorno eléctricamente hostil de un gabinete de accionamiento y permiten largas tiradas de cable sin degradación de la señal.
La A16B-2203-0640 se interconecta con esta arquitectura de comunicación como parte del diseño interno del PSMi.
Una característica de servicio notable de la familia PSMi Alpha i: los ventiladores de refrigeración se pueden reemplazar sin desmontar el módulo.
La falla del ventilador es un modo de falla común en campo en los componentes del gabinete de accionamiento.
Un ventilador reemplazable que se puede cambiar durante el mantenimiento programado, sin alterar las conexiones de alimentación ni retirar el módulo del gabinete, simplifica significativamente el mantenimiento térmico de estas unidades.
Reemplazar la placa de cableado A16B-2203-0640 es una reparación a nivel de componente. Esto significa abrir la carcasa del PSMi y trabajar dentro del módulo, un procedimiento que requiere precauciones adecuadas, herramientas apropiadas y familiaridad con el hardware de accionamiento FANUC.
El bus de potencia principal debe estar completamente descargado antes de abrir el módulo.
El voltaje del bus de CC permanece presente durante varios minutos después de apagarlo, ya que los condensadores del bus se descargan.
Esta ruta de reparación se justifica cuando la sección de potencia del módulo PSMi y el hardware externo están en buenas condiciones, y la falla está aislada específicamente a la placa de cableado. Las fallas comúnmente asociadas con la placa de cableado incluyen fallas en las señales de control, fallas en los circuitos de protección y fallas en la distribución de energía auxiliar.
Confirme que la falla está en esta placa antes de continuar; un intercambio completo del módulo PSMi puede ser la ruta apropiada cuando la falla está en la sección de potencia de alto voltaje en lugar de en la placa de cableado.
P1: El PSMi muestra una alarma LED pero no hay fallas en el sistema de accionamiento. ¿Podría ser la causa la A16B-2203-0640?
Las alarmas LED del PSMi sin fallas en los amplificadores posteriores a menudo apuntan a la circuitería interna del módulo de fuente de alimentación en lugar del sistema de accionamiento.
La placa de cableado maneja las señales de control y los circuitos de protección; las fallas en estas rutas producen alarmas a nivel de PSMi sin necesariamente disparar los módulos amplificadores.
Verifique el patrón del LED de alarma contra el manual de mantenimiento Alpha i para identificar la categoría de falla antes de determinar si la placa de cableado es el componente afectado.
P2: ¿Es seguro abrir la carcasa del PSMi para reemplazar la A16B-2203-0640 inmediatamente después de apagarla?
No. Los condensadores del bus de CC dentro del PSMi retienen carga durante varios minutos después de apagarlo.
Espere hasta que el voltaje del bus de CC se haya descargado a un nivel seguro, confirmado midiendo entre los terminales del bus de CC con un voltímetro de rango apropiado, antes de abrir el módulo o manipular componentes internos.
No confíe solo en el tiempo transcurrido; mida siempre.
P3: ¿En qué variantes específicas de unidades PSMi está instalada la A16B-2203-0640?
Esta placa de cableado se instala en los módulos de fuente de alimentación FANUC Alpha i PSMi de 5,5 kW y 200 VCA: A06B-6110-H006, A06B-6115-H006 y A06B-6140-H006.
Confirme siempre la especificación de la unidad específica en la etiqueta del módulo antes de adquirir placas de circuito impreso de reemplazo.
P4: ¿Se puede reparar la A16B-2203-0640 en lugar de reemplazarla?
La reparación a nivel de componente a veces es viable para las placas de cableado, dependiendo de la falla. Los componentes pasivos dañados, los dispositivos de protección fallidos y los contactos de conector corroídos son potencialmente reparables.
Las fallas que involucran CI propietarios de FANUC o rastros de PCB dañados pueden no serlo.
Una placa con daños por fuego o arco de una falla de alimentación debe ser reemplazada en lugar de reparada; la integridad del sustrato no se puede asumir después de tales eventos.
P5: Después de reemplazar la placa de cableado, ¿requiere el PSMi alguna configuración de parámetros o inicialización?
La placa de cableado del PSMi no transporta parámetros del controlador de la misma manera que un módulo de memoria CNC.
Después de la instalación, confirme que el módulo se enciende limpiamente sin alarmas LED y que el voltaje del bus de CC alcanza su nivel regulado normal cuando se energiza el sistema de accionamiento.
Verifique la comunicación correcta de CNC a accionamiento a través del enlace de fibra óptica. No se requiere ningún procedimiento de carga de software equivalente a una recarga de módulo FROM.
