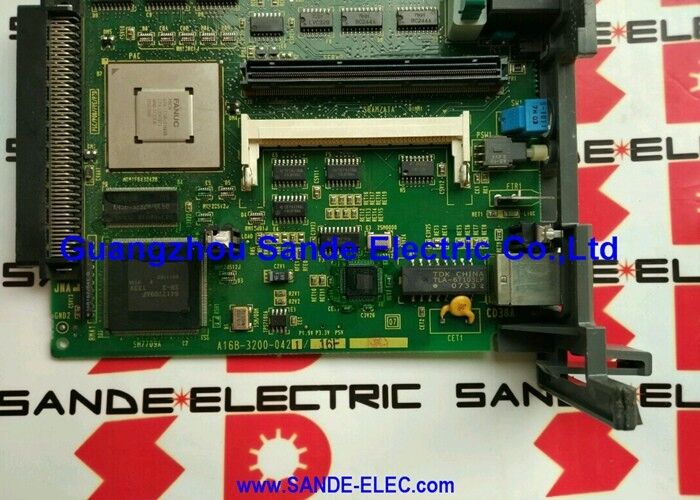

Panel de circuito CNC personalizado FANUC PCB A16B-2203-0631

A16B-2203-0631 FANUC Alfa-i PSM-30i Panel de cableado del módulo de alimentación A06B-6110-H030 / 6110 Serie Convertidor / Alimentación de repuesto de accionamiento CNC

PSM-30i El centro de suministro de energía Alpha-i

The A16B-2203-0631 is the wiring board for the FANUC Alpha-i PSM-30i — the Power Supply Module that serves as the energy input and DC bus distribution point for the complete Alpha-i servo and spindle drive system.

En la arquitectura de la unidad FANUC Alpha-i, el PSM no es sólo una fuente de alimentación, sino el eje central del sistema de accionamiento:

Rectificador y bus de CC:El PSM-30i convierte la fuente de alimentación de la red AC de tres fases entrante en el voltaje de bus de CC regulado que alimenta a todos los amplificadores de servomodulo conectados (SVM) y amplificadores de husillo (SPM).Todos los módulos de accionamiento del sistema Alpha-i comparten un bus de CC común suministrado desde el PSM.

capacidad de frenado regenerativo:El PSM-30i admite la regeneración de potencia cuando los servoejes se desaceleran, la energía regenerada se devuelve a la fuente de CA en lugar de disiparse en las resistencias.Esto reduce el consumo de energía y elimina el calor generado por las resistencias de frenado.

Gestión del bus de conducción:El PSM supervisa y controla el voltaje del bus de corriente continua, protegiendo los módulos SVM y SPM conectados de los eventos de sobrevoltaje del bus que podrían ocurrir durante los ciclos de frenado regenerativo.

Especificaciones clave

Serie 6110 La primera generación de alfa-i PSM

La serie A06B-6110 representa la línea de productos original Alpha-i PSM la primera generación de módulos de alimentación Alpha-i de FANUC que sirven sistemas de alimentación de tres fases de 200 V CA:

The PSM-30i rated at approximately 30kW provides sufficient power bus capacity for a typical machining centre drive configuration — a spindle amplifier and two to four servo axis amplifiers running simultaneously.

Escenarios de aplicación

Falla en el panel de cableado PSM-30i:Un sistema de accionamiento FANUC Alpha-i equipado con un A06B-6110-H030 PSM-30i desarrolla fallas en el bus de CC. El sistema de accionamiento no se activa, el PSM genera alarmas de sobrecorriente o convertidor.o la tensión del bus de corriente continua no es correcta. Después de verificar la fuente de CA y los módulos de servo conectados, se identifica A16B-2203-0631 como la placa de cableado defectuosa. El reemplazo restaura el funcionamiento correcto del PSM.

PSM-30i reconstruye:Un técnico que reconstruye un módulo A06B-6110-H030 PSM-30i coloca una placa de cableado de reemplazo A16B-2203-0631 junto al PCB de control A20B-2100-0761 para completar la revisión del módulo de accionamiento.

Preguntas frecuentes

P1: ¿Cuál es la diferencia funcional entre A16B-2203-0631 (tabla de cableado) y A20B-2100-0761 (PCB de control) en el PSM-30i?

A16B-2203-0631 se encarga de la interfaz potencia-hardware ️ medición de corriente, enrutamiento de señales de accionamiento de la puerta a los dispositivos rectificadores y recogida de señales de fallas desde la etapa de alimentación.A20B-2100-0761 se encarga de la información de regulación, algoritmo de retroalimentación regenerativa, y la comunicación con el servo y los amplificadores de husillo conectados. Ambas placas deben funcionar correctamente para que el PSM alimente el bus de CC.

P2: ¿Qué alarmas de FANUC indican un fallo en la placa de cableado A16B-2203-0631 en comparación con el PCB de control A20B-2100-0761?

Las fallas de la placa de cableado del PSM generalmente producen alarmas de etapa de alimentación sobrecorriente en el rectificador de entrada del PSM, fallas en el accionamiento de la puerta o fallas en la carga del bus de CC al encender.Estos ocurren antes o durante la inicialización del PSMLos fallos de los PCB de control tienden a producir fallas de comunicación o regulación que aparecen después de que el PSM se haya encendido.Los LED indicadores del PSM (si están instalados) y la pantalla de alarma CNC proporcionan información de diagnóstico adicional para distinguir los dos.

P3: ¿Se utiliza también A16B-2203-0631 en la generación posterior A06B-6140-H030 PSM-30i?

Sí, se confirma que el A16B-2203-0631 es el panel de cableado tanto para el A06B-6110-H030 (alpha-i PSM-30i original) como para el A06B-6140-H030 (serie posterior).Los cambios en el PCB de control entre las dos generaciones (A20B-2100-0761 vs A20B-2100-0390), pero el panel de cableado A16B-2203-0631 es común a ambos.

P4: ¿Cuál es el papel del PSM-30i cuando varios ejes de servo funcionan simultáneamente?

El PSM-30i suministra el bus común de CC compartido por todos los módulos de amplificador servo (SVM) y huso (SPM) conectados. The PSM regulates the bus voltage to maintain stable power delivery across all drives during simultaneous operation — high-inertia deceleration on one axis regenerates energy back to the bus which other accelerating axes can immediately consume, reduciendo la demanda de energía máxima de la red eléctrica.

P5: ¿Qué precauciones de seguridad se aplican al acceder a la A16B-2203-0631 dentro del PSM-30i?

Los condensadores de bus de CC del PSM-30i retienen la carga después del aislamiento de la red a 30 kW,la tensión del bus es sustancial y la energía almacenada significativa. Siga el tiempo de descarga especificado en el manual de mantenimiento de FANUC Alpha-i y verifique que la tensión del bus de CC esté por debajo de los niveles seguros antes de abrir el módulo PSM.Manejar el A16B-2203-0631 con precauciones antiestáticas.
