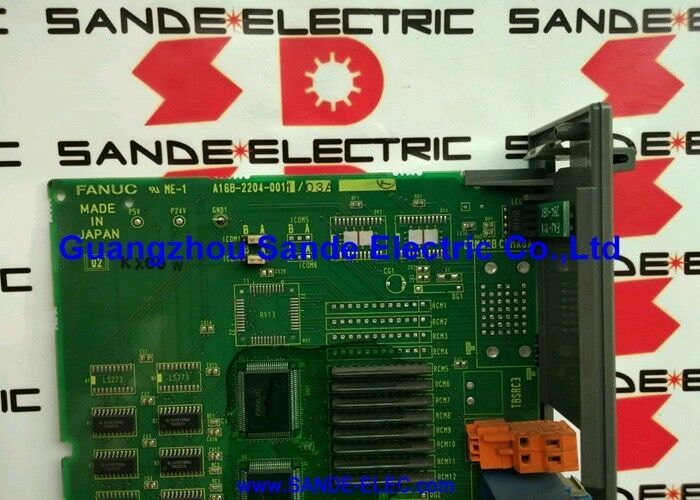

1000 Watt FANUC Amplificador de placa de PCB A16B-2203-0501 OEM

A16B-2203-0501 | Placa de accionamiento de husillo Alpha de FANUC: serie A06B-6102/6102 cableado de amplificador de husillo PCB/repuesto de máquina herramienta CNC

A06B-6102 — El amplificador de husillo Alpha de FANUC

El A16B-2203-0501 es la PCB de interfaz de cableado/alimentación dentro de los módulos amplificadores de husillo Alpha de FANUC de la serie A06B-6102: los variadores de husillo de CA de generación Alpha utilizados en máquinas herramienta CNC. La serie A06B-6102 es anterior a la serie de husillos Alpha-i (A06B-6111 y A06B-6141) y representa la primera generación de la tecnología de accionamiento de husillo Alpha de FANUC.

Los amplificadores de husillo Alpha de la familia A06B-6102 convierten los comandos de velocidad del husillo del CNC en salida de CA de voltaje variable y frecuencia variable, controlando con precisión la velocidad y el par del motor del husillo de CA en todo el rango de velocidad de la máquina y mediante operaciones de orientación y roscado rígido.

Especificaciones clave

Funciones de amplificador de husillo admitidas

El amplificador A06B-6102 y su placa controladora A16B-2203-0501 admiten toda la gama de operaciones de husillo CNC:

Velocidad variable:Aceptar comandos de velocidad de la función S del CNC y mantener la velocidad ordenada contra cargas de corte variables durante todo el ciclo de mecanizado.

Orientación del husillo:Detener el husillo en una posición angular precisa para el cambio automático de herramientas: los circuitos de accionamiento de la puerta de la placa de accionamiento controlan la conmutación IGBT que permite una desaceleración controlada y mantenimiento de posición.

Golpeteo rígido:Husillo sincronizado y movimiento del eje Z para roscar sin portamachos flotante, lo que requiere control de torsión en tiempo real a través de los circuitos de accionamiento de compuerta que proporciona A16B-2203-0501.

Escenarios de aplicación

Fallo en la placa de accionamiento del husillo - centro de mecanizado:Un amplificador de husillo A06B-6102 en un centro de mecanizado controlado por FANUC desarrolla alarmas de husillo al habilitar el motor. Después de verificar el motor del husillo y el codificador, se identifica A16B-2203-0501 como la falla de la placa controladora. El reemplazo restaura el funcionamiento correcto del amplificador de husillo.

Reconstrucción del amplificador de husillo A06B-6102:Un técnico que revisa un amplificador de husillo A06B-6102 reemplaza A16B-2203-0501 junto con la PCB de control del husillo como parte de una renovación integral de la etapa de potencia.

Preguntas frecuentes

P1: ¿En qué se diferencia A16B-2203-0501 de la PCB de control del husillo en el mismo amplificador?

A16B-2203-0501 maneja el hardware de alimentación: enrutamiento del controlador de puerta IGBT, rutas de señal del sensor de corriente y recopilación de señales de falla del puente inversor. La PCB de control del husillo maneja el algoritmo de regulación, el bucle de velocidad, la comunicación en serie del husillo desde el CNC y la lógica de orientación del husillo. Ambas placas son necesarias para el correcto funcionamiento del amplificador. Las alarmas de la etapa de potencia (relacionadas con IGBT) normalmente implican al tablero de cableado; Las alarmas de comunicación o de bucle de velocidad implican la PCB de control.

P2: ¿Qué códigos de alarma de husillo en los sistemas CNC FANUC indican una falla A16B-2203-0501?

Las fallas en la etapa de potencia del husillo producen códigos de alarma de la serie SP en la pantalla del CNC; generalmente códigos SP1xx que indican fallas en el inversor del husillo, IGBT o amplificador del husillo a nivel de hardware. Estas alarmas aparecen inmediatamente al habilitar el husillo, antes de que la corriente del motor alcance el nivel de carga. Se diferencian de las alarmas de sobrecarga del husillo o de exceso de velocidad (que ocurren durante el funcionamiento bajo carga). La lista de códigos de alarma del amplificador de husillo FANUC identifica la ubicación específica de la falla.

P3: ¿A16B-2203-0501 es intercambiable con A16B-2203-0500 (la placa adyacente)?

Ambas placas pertenecen a la gama de placas de accionamiento por husillo A16B-2203-050x y sirven a la familia A06B-6102. Que sean exactamente intercambiables depende de si sirven a diferentes potencias nominales de amplificadores de husillo o revisiones de hardware dentro de la serie 6102. Confirme con la etiqueta de la placa instalada y el manual de mantenimiento del amplificador de husillo FANUC Alpha correspondiente antes de sustituir los números adyacentes.

P4: ¿Qué precauciones de seguridad se aplican al reemplazar A16B-2203-0501?

Apague y bloquee el suministro principal de la máquina herramienta. Los amplificadores de husillo Alpha retienen el voltaje del bus de CC después de desconectar la alimentación; siga el procedimiento de descarga del manual de mantenimiento de FANUC y verifique que el voltaje del bus esté por debajo de 50 V antes del acceso interno. La placa de cableado se monta junto a los transistores IGBT con el potencial completo del bus de CC. Manipule A16B-2203-0501 con precauciones antiestáticas.

P5: ¿Reemplazar A16B-2203-0501 requiere volver a ingresar los parámetros del husillo?

No. Los parámetros del husillo se almacenan en la memoria de parámetros de la unidad de control CNC, no en la placa de accionamiento del husillo. Reemplazar A16B-2203-0501 no afecta los parámetros almacenados. Después de colocar el reemplazo, verifique la respuesta correcta del husillo a baja velocidad antes de regresar a las operaciones de mecanizado completas.
