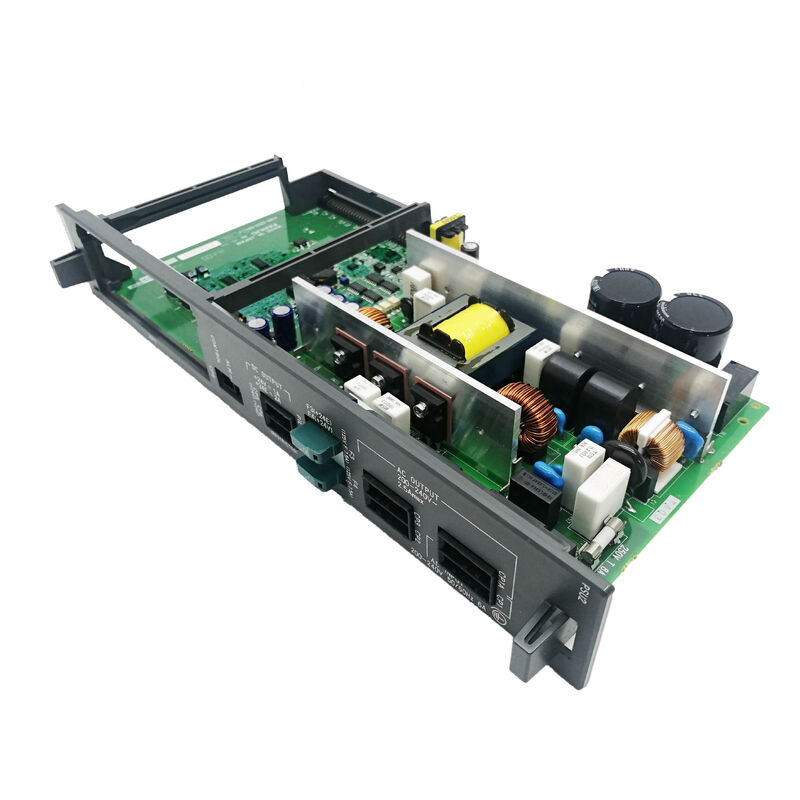

A16B-2203-0454 FANUC Alfa SVM1-130 Panel de alimentación / cableado A06B-6096-H106 / 130A Un eje / FSSB / 16i 21i

A06B-6096-H106 El módulo de servo alfa SVM1-130

El manual del servoamplificador GE Fanuc Alpha (B-65165E/02) confirma:A16B-2203-0454 es la placa de cableado para el A06B-6096-H106 SVM1-130 del servomodulo monoeje de la serie Alpha de FANUC a una capacidad máxima de corriente de 130ASe trata de un accionamiento de un solo eje de alta corriente que sirve a los servoejes más exigentes de las grandes máquinas-herramienta CNC.

El SVM1-130 es un servomódulo de 90 mm de ancho con el mismo formato físico que los módulos de doble eje SVM2 de esta serie,pero configurado como unidad de un solo eje para concentrar su capacidad de corriente completa en un servo eje de alta demanda.

Especificaciones clave

SVM1-130 Aplicaciones de servo para máquinas grandes

El SVM1-130 está diseñado para aplicaciones de máquinas grandes ¢ máquinas herramientas con ejes pesados que demandan una servo corriente alta sostenida más allá de la capacidad de los módulos servo estándar de 40A o 80A:

Acero de centro de mecanizado pesado:Los grandes centros de mecanizado horizontal con palets pesados y grandes masas de columna o deslizamiento requieren una alta servocorriente para mantener la precisión de posicionamiento bajo cargas combinadas de gravedad y fuerza de corte.

Aplicaciones para motores:El SVM1-130 está confirmado para impulsar los servomotores FANUC Alpha en los servomotores de alta potencia de las clases a22/3000 y a30/3000 utilizados en las aplicaciones de eje de la máquina herramienta CNC más exigentes.

El eje Z del centro de giro grande:El eje Z primario de un torno CNC de trabajo pesado con una gran masa de silla o post de herramienta puede requerir la capacidad de 130A del SVM1-130 para un rendimiento de servo adecuado.

Escenarios de aplicación

SVM1-130 fallo de la placa de alimentación:Un servomodulo FANUC Alpha SVM1-130 en un gran centro de mecanizado desarrolla fallas internas a nivel de PCB, los transistores IGBT están bien pero el accionamiento no responde correctamente.Se identifica la placa de cableado/alimentación A16B-2203-0454El reemplazo restaura el correcto enrutamiento de la señal interna del servomodulo.

Actualización de HRV3:A facility upgrading a Series 16i/18i/21i machine tool to HRV3 servo control replaces the A06B-6096-H106 board set — A16B-2203-0454 (wiring board A16B-2203-045X) paired with A20B-2100-054X (control card) to complete the HRV3 configuration.

Preguntas frecuentes

P1: ¿Cómo puedo verificar que A16B-2203-0454 es la placa de cableado correcta para mi SVM1-130?

Identificar el servomodulo a partir de su placa de identificación delantera si se lee A06B-6096-H106, A16B-2203-0454 es la placa de cableado confirmada.El manual del servoamplificador GE Fanuc Alpha B-65165E/02 confirma esta asignación directamenteTambién lea la etiqueta de la placa de cableado instalada.

P2: ¿Cuál es la diferencia entre la tarjeta de control estándar (A16B-2202-0790) y la versión HRV3 (A20B-2100-0542)?

A16B-2202-0790 es la tarjeta de control servo alfa estándar para el SVM1-130.la variante anterior) es la tarjeta de control con capacidad para HRV3 que proporciona el algoritmo de FANUC High Response Vector Control 3 servo, proporcionando una respuesta más rápida al circuito de corriente y una mejor precisión de posición.Cuando se utilice HRV3, tanto la placa de cableado (A16B-2203-045X) como la tarjeta de control (A20B-2100-054X) deben ser las variantes de HRV3 simultáneamente.

P3: ¿Qué alarmas de servo indican una falla en la placa de cableado A16B-2203-0454 versus una falla en el transistor IGBT?

Las fallas del transistor IGBT producen alarmas detectadas de sobrecorriente o sobrecorriente de sobrecorriente (SV alarma 9 o similar) típicamente inmediatamente al activar la unidad.Las fallas de la placa de cableado pueden aparecer como fallas de la unidad de la puerta (los transistores no cambian a pesar de la fuente de alimentación saludable), anomalías de retroalimentación de corriente o comportamiento errático de la alarma a pesar de los transistores IGBT sanos verificados mediante prueba estática.Si los transistores IGBT pasan la prueba de resistencia estática, pero la unidad todavía falla en activar, el A16B-2203-0454 es el próximo foco de diagnóstico.

P4: ¿Qué precauciones de seguridad se aplican antes de acceder a la A16B-2203-0454 dentro de la A06B-6096-H106?

Apague y bloquee el suministro de la red eléctrica. El bus de corriente continua SVM1-130 opera a aproximadamente 280?? 325V DC desde su entrada de CA de 283?? 325V. Este voltaje persiste después de quitar la red eléctrica.Verifique que el bus de CC está por debajo de 30V utilizando un voltímetro calibrado antes de acceder a las placas internas. Manejar el A16B-2203-0454 con una correa de muñeca antiestática sobre una superficie de seguridad ESD.

P5: ¿El reemplazo de A16B-2203-0454 requiere la reentrada del parámetro de servo?

Los parámetros del servo se encuentran en la memoria de parámetros del CNC, no en la placa de cableado del servomodulo.el CNC descarga los parámetros del servo durante la inicialización del encendidoVerificar la respuesta correcta del servo en el eje a baja velocidad antes de volver a la máquina a la producción.
