placa de circuito cnc
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-2203-0300 |

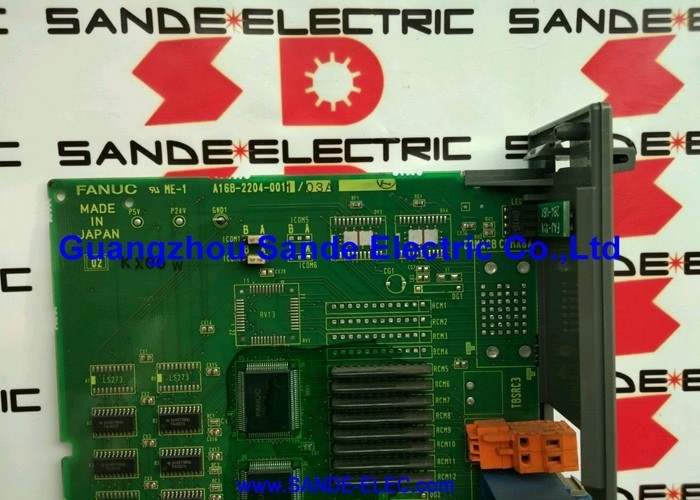

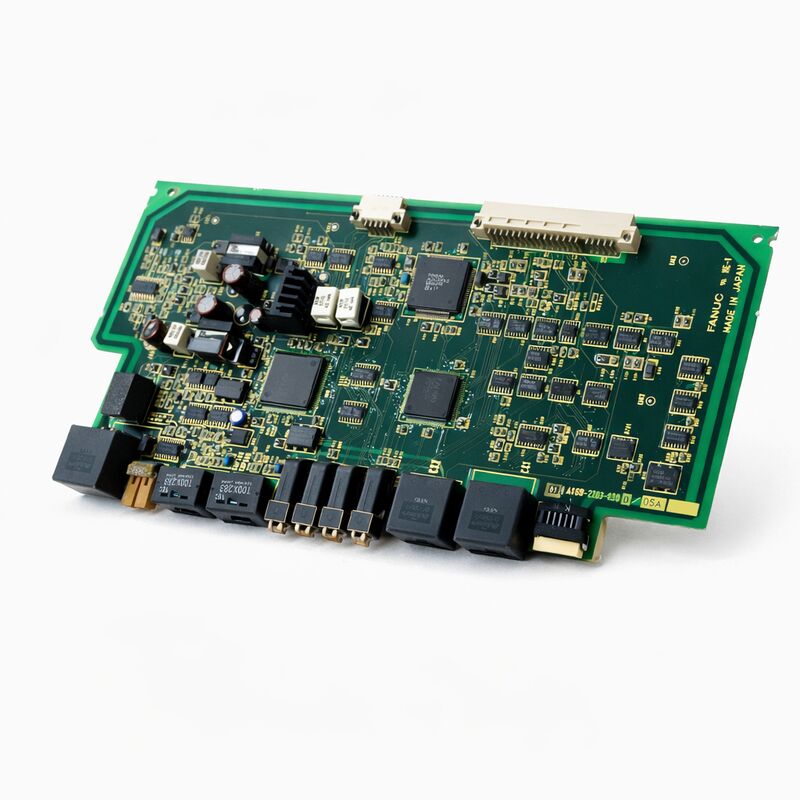

La FANUC A16B-2203-0300 es la placa de cableado de potencia para el SVM1-240 de la serie Alpha — el amplificador servo de un solo eje con corriente pico de 240 A de la serie A06B-6096 de FANUC.
Con 240 amperios pico, el SVM1-240 se encuentra entre los variadores servo de un solo eje de mayor corriente de la generación Alpha, diseñado para motores servo que deben producir un par muy alto: ejes de gran tamaño en centros de mecanizado pesados, cabezales de pórtico, mesas giratorias grandes y otras aplicaciones de alta fuerza donde los motores servo más pequeños simplemente no pueden entregar el par requerido.
La familia de placas A16B-2203 cubre en su conjunto las placas de cableado para una amplia gama de módulos amplificadores servo de la serie Alpha.
La familia abarca desde placas de baja corriente para ejes servo compactos hasta placas de alta corriente como la A16B-2203-0300 para la configuración de 240 A.
Cada placa de la familia está dimensionada y clasificada para el rango de corriente específico de su módulo amplificador asociado: las resistencias de detección de corriente, los circuitos de excitación de puerta, las rutas de corriente del bus y el diseño térmico escalan con la corriente nominal.
La generación de amplificadores A06B-6096 de la serie Alpha ocupa un lugar específico en la historia de los variadores servo de FANUC: es la generación Alpha (no i), que precede a la serie Alpha i (A06B-6114, -6124, -6127).
El A06B-6096 sirvió como amplificador servo de alto rendimiento para las generaciones de CNC de FANUC que incluían las series 16B/C, 18B/C, 21B, 15B y las primeras series i, durante un período en el que FANUC estaba en transición de las interfaces analógicas Tipo A/B a la interfaz digital FSSB (Fibre-optic Serial Servo Bus).
El SVM1-240, con su interfaz FSSB, representa el extremo de mayor corriente de la gama de la serie Alpha.
| Parámetro | Valor |
|---|---|
| Amplificador compatible | A06B-6096-H107 (SVM1-240) |
| Clasificación de corriente pico | 240A |
| Función | Placa de cableado (placa de circuito de potencia) |
| Socio de la placa de control | A20B-1006-0485 |
| Interfaz | FSSB (Fibre-optic Serial Servo Bus) |
| Serie | A16B-2203 |
| Estado | Disponible — reacondicionado, probado |
| Origen | Japón |
Dentro del módulo A06B-6096-H107 SVM1-240, la placa de cableado A16B-2203-0300 maneja todas las funciones que involucran grandes corrientes, altos voltajes y la conexión física entre la electrónica del variador y el motor y la fuente de alimentación:
Conexión del bus DC: El bus DC compartido del PSM (Módulo de Suministro de Energía) suministra 300V DC rectificados a los módulos SVM1.
La placa de cableado termina esta conexión del bus, distribuyendo el voltaje del bus DC al puente de transistores IGBT que conmuta la corriente del motor.
Con una clasificación pico de 240A, las rutas de corriente del bus en esta placa deben transportar corrientes instantáneas sustanciales — las pistas de cobre y las conexiones de barras colectoras están dimensionadas en consecuencia.
Excitación de puerta IGBT: Los transistores IGBT en la sección de potencia del SVM1-240 son los interruptores reales que controlan la corriente del motor.
La placa de cableado transporta la circuitería de excitación de puerta — ICs de excitación de puerta aislados que reciben señales de comando de puerta de bajo nivel de la placa de control y las traducen en los pulsos de puerta de alto voltaje y alta corriente necesarios para conmutar de manera confiable IGBT grandes.
El aislamiento entre las señales de bajo voltaje de la placa de control y los circuitos de excitación de puerta de alto voltaje es esencial para una operación segura.
Detección de corriente: La placa de cableado contiene los elementos de detección de corriente (típicamente resistencias shunt o sensores de efecto Hall) que miden las corrientes de fase reales del motor.
Estas mediciones se retroalimentan al algoritmo servo de la placa de control, que las utiliza para cerrar el bucle de control de corriente.
Con 240A pico, la precisión de la detección de corriente es crítica — los errores en la retroalimentación de corriente se traducen directamente en errores de control de par y pueden comprometer la estabilidad del bucle servo.
Terminales de salida del motor: Las conexiones de fase del motor (U, V, W) terminan en la placa de cableado.
Estos terminales están dimensionados para la corriente nominal completa e incluyen el aislamiento necesario de los circuitos lógicos y el chasis.
El SVM1-240 acciona motores servo de eje grande — motores que son físicamente pesados, térmicamente exigentes y mecánicamente acoplados a grandes estructuras de máquina. El mantenimiento de estos variadores requiere atención a factores que son más importantes a alta corriente que a baja corriente.
Gestión térmica: La operación a alta corriente genera un calor sustancial en los módulos IGBT.
El SVM1-240 depende de un disipador de calor y, en muchas instalaciones, de un ventilador de refrigeración forzada. El funcionamiento continuo del ventilador de refrigeración es crítico — un ventilador defectuoso permite que el calor se acumule, acelerando el envejecimiento de los IGBT y condensadores y eventualmente causando apagado térmico.
La inspección y reemplazo periódico del ventilador (generalmente recomendado cada 3-5 años dependiendo de las horas de operación) es el mantenimiento estándar para el SVM1-240 y variadores de alta corriente relacionados.
Envejecimiento de los condensadores: Los condensadores del bus DC en la sección de suministro de energía del SVM1-240 — y los condensadores de filtro en la propia placa de cableado — envejecen con el tiempo. Los condensadores envejecidos muestran una mayor ESR (resistencia serie equivalente), lo que reduce su capacidad para suavizar el voltaje del bus DC bajo cambios rápidos de corriente.
El síntoma en operación es un aumento de la ondulación del bus DC, que puede activar alarmas de sobretensión durante transitorios de alto par.
El reemplazo de condensadores como parte de una revisión planificada es el enfoque estándar para variadores que han estado en servicio durante más de 10 años.
Inspección de conexiones: Con 240A pico, las conexiones deficientes producen calentamiento localizado que puede causar carbonización, oxidación y eventualmente falla térmica de los puntos de conexión. La inspección periódica y el reapriete de las conexiones de barras colectoras y los terminales de fase del motor es una práctica de mantenimiento importante.
P1: El SVM1-240 activa una alarma IPM durante una aceleración fuerte. ¿Indica esto que la placa de cableado A16B-2203-0300 ha fallado?
Una alarma IPM (Módulo de Potencia Inteligente) durante una aceleración fuerte puede originarse por varias causas.
Primero, verifique si la alarma es de sobrecorriente o sobretemperatura — el código de alarma distingue entre ellas.
La sobrecorriente durante la aceleración sugiere que la aceleración comandada excede los límites nominales del motor y del variador, o que el motor tiene un problema de bobinado que produce un consumo de corriente excesivo. La sobretemperatura durante la aceleración sugiere una refrigeración inadecuada.
Una falla real del IPM (módulo de transistores quemado) se presenta como una alarma inmediata incluso con carga ligera.
La placa de cableado es sospechosa principalmente cuando la alarma IPM ocurre con cargas muy por debajo de la capacidad nominal y se han descartado otras causas.
P2: ¿Se puede usar la A16B-2203-0300 con la SVM1-360 (A06B-6096-H108)?
No. La A16B-2203-0300 es la placa de cableado para la SVM1-240 (A06B-6096-H107). La SVM1-360 utiliza una placa de cableado diferente, la A16B-2203-0301.
Estas placas difieren en su configuración IGBT, calibración de detección de corriente y diseño térmico.
Usar la placa -0300 en una aplicación -0301 (o viceversa) resultaría en una detección de corriente incorrecta, límites de corriente erróneos y una operación potencialmente insegura.
Siempre combine la placa de cableado con la designación específica del módulo amplificador.
P3: La placa de control (A20B-1006-0485) en la SVM1-240 está bien, pero la placa de cableado ha fallado. ¿Se puede reemplazar solo la placa de cableado?
Sí, siempre que el módulo amplificador se pueda desmontar para acceder a la placa de cableado por separado.
Los módulos SVM de la serie FANUC Alpha están diseñados para permitir que la placa de control y la placa de cableado se reparen de forma independiente — las dos placas se conectan a través de conectores conocidos y son físicamente separables.
El reemplazo de la placa de cableado requiere trabajar en la sección de potencia (que retiene energía almacenada en los condensadores del bus DC incluso después de apagar la alimentación — siempre verifique que el bus DC esté completamente descargado antes de tocar cualquier componente en la placa de cableado).
Contrate personal de servicio capacitado por FANUC para este procedimiento si no se dispone de capacidad interna.
P4: Después de reemplazar la placa de cableado A16B-2203-0300, el eje funciona pero el par parece reducido. ¿Qué se debe verificar?
La reducción del par después del reemplazo de la placa de cableado suele ser un problema de detección de corriente — los elementos de detección de corriente en la placa de reemplazo pueden tener una calibración ligeramente diferente a la original.
El algoritmo de control servo utiliza la retroalimentación de corriente para cerrar su bucle de control de par, y si la retroalimentación lee una corriente mayor que la real (una dirección común de error de calibración), el algoritmo limita la corriente prematuramente para evitar sobrecorriente aparente.
Verifique el parámetro de calibración de detección de corriente en el CNC para este eje y, si es necesario, realice el procedimiento de calibración del bucle de corriente descrito en el manual de mantenimiento de la serie Alpha.
P5: El SVM1-240 ha estado en servicio durante 15 años. ¿Debería reemplazarse proactivamente la placa de cableado incluso si no ha ocurrido ninguna alarma?
El reemplazo proactivo de placas de variador de 15 años de antigüedad está justificado para ejes de producción críticos donde el tiempo de inactividad no planificado es costoso.
A esa edad, los condensadores electrolíticos en la placa de cableado probablemente estén degradados — su capacidad se ha reducido y su ESR ha aumentado debido a ciclos térmicos.
En lugar de esperar una falla, una revisión planificada durante una ventana de mantenimiento programada — reemplazando tanto la placa de cableado como los condensadores, limpiando el disipador de calor, reemplazando el ventilador de refrigeración e inspeccionando todas las conexiones — devuelve el variador a una confiabilidad casi nueva.
Los centros de reparación especializados de FANUC ofrecen servicios de revisión de placas de cableado que incluyen el reemplazo de condensadores, una alternativa rentable al reemplazo completo de la placa.
