Placa de interfaz Fanuc A16B-2203-0200 A16B22030200 A16B-22O3-O2OO

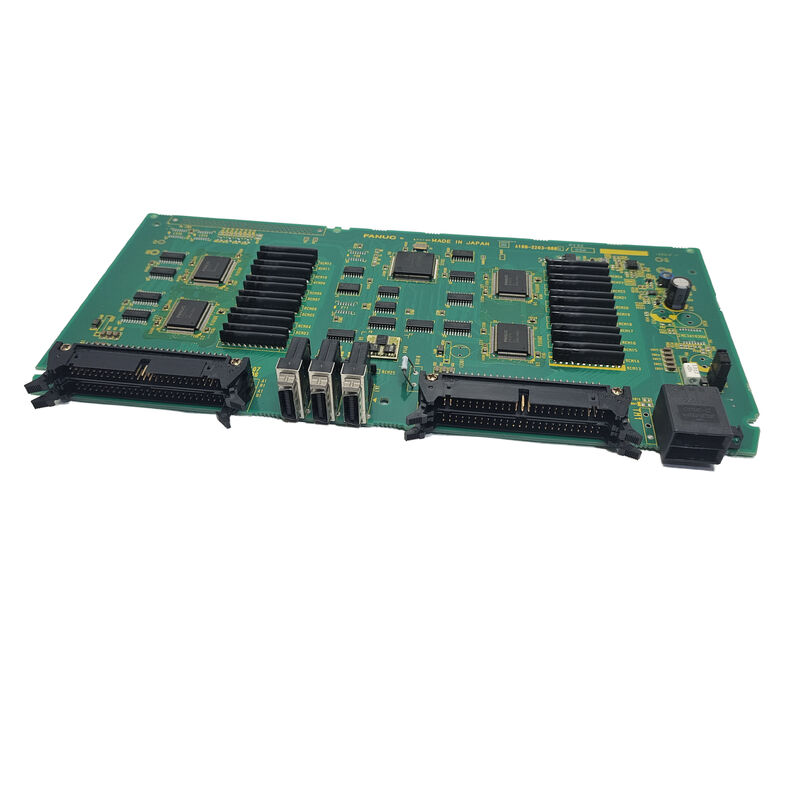

A16B-2203-0200 | PCB FANUC serie A16B-2203: interfaz CNC / Automatización industrial / Fabricado en Japón

A16B-2203-020x: dentro de una serie versátil

La numeración A16B-2203 abarca una amplia gama de tipos de placas en todas las generaciones de productos FANUC. El grupo 02xx dentro de esta serie se encuentra en una zona funcional distinta, separada de las placas de E/S 01xx (E/S tipo C para la Serie 0-C), las placas de cableado de servo y husillo 05xx–07xx (internos del amplificador αis/αi) y las placas de controlador de robot y alimentación 08xx–09xx.

Las placas de la gama A16B-2203-02xx cumplen funciones de interfaz o control específicas dentro del CNC de FANUC y la arquitectura de automatización. El Manual de mantenimiento de FANUC para la Serie 0-C/0-D (GFZ-61395E/06) hace referencia a la gama A16B-2203-020x en relación con las tarjetas de interfaz de servoeje:

A16B-2203-0020:Tarjeta de interfaz de servo de 4 ejes (interfaz tipo B, 1.er y 2.° eje, 3.° y 4.° eje) para CNC Serie 0-C: proporciona la conexión de servoeje entre la placa principal del CNC y las unidades de servoamplificador para hasta cuatro ejes controlados.

A16B-2203-0021:Variante de 2 ejes en la misma familia de tarjetas de interfaz de servo para la Serie 0-C.

El A16B-2203-0200 se encuentra en esta misma zona numérica y cumple una función de interfaz definida dentro del sistema FANUC en el que está instalado.

Información clave del producto

Placas de interfaz de la era Serie 0-C: principios de diseño

La familia A16B-2203-02xx opera dentro de la Serie 0-C y la arquitectura de hardware de la generación CNC relacionada. Estos sistemas CNC utilizan una arquitectura de tarjeta modular donde:

Tarjetas de interfaz de ejeconecte el procesador principal del CNC a las unidades del servoamplificador, traduciendo los comandos del eje digital al formato de comunicación comprendido por el hardware de la unidad.

Tableros de enrutamiento de señalesagregue y distribuya señales de control entre el bus interno del CNC y el hardware conectado, asegurando que los comandos de la CPU principal lleguen a las placas de destino correctas sin competencia.

PCB de interfaz especializadaProporciona conexiones específicas de hardware para funciones particulares de la máquina herramienta o protocolos de comunicación específicos de la generación de la Serie 0-C.

El A16B-2203-0200 cumple su función definida en esta arquitectura, confirmada por su etiqueta instalada en el sistema CNC específico.

Escenarios de aplicación

Reemplazo de la placa de interfaz CNC:Un sistema CNC FANUC desarrolla una falla rastreable hasta la placa A16B-2203-0200. La placa se identifica por su etiqueta de número de pieza, se obtiene el reemplazo y se restablece la función del sistema.

Inventario de repuestos de mantenimiento:Una instalación que opera equipos CNC FANUC con placas A16B-2203-0200 mantiene un repuesto para permitir una respuesta rápida a una falla en la placa.

Preguntas frecuentes

P1: ¿Cómo puedo confirmar que A16B-2203-0200 es la placa correcta para mi sistema FANUC?

Lea el número de pieza en la etiqueta de la placa instalada. Si dice A16B-2203-0200, este es el reemplazo confirmado. Haga una referencia cruzada con la lista de piezas de repuesto en el manual de mantenimiento de FANUC para el modelo de CNC aplicable: el manual asigna cada ranura de placa a su número de pieza y descripción funcional.

P2: ¿A16B-2203-0200 está relacionado con las placas de E/S tipo C (A16B-2203-0110/0111)?

No. Las placas de E/S tipo C están en el rango A16B-2203-01xx (0110, 0111, 0112). El A16B-2203-0200 está en el rango 02xx, un grupo funcional diferente dentro de la misma serie A16B-2203. El número de serie por sí solo no indica la misma función; el número de pieza específico dentro de la serie determina la función.

P3: ¿Reemplazar A16B-2203-0200 requiere cambios de configuración del CNC?

Esto depende del papel funcional de la junta. Las placas de interfaz que transmiten señales sin almacenar datos de configuración generalmente no requieren cambios después del reemplazo. Las placas que contienen configuración de dirección o configuración de hardware pueden requerir una configuración posterior al reemplazo. Confirme con la documentación de mantenimiento de FANUC aplicable.

P4: ¿Qué precauciones de ESD se aplican a A16B-2203-0200?

Maneje con una muñequera antiestática conectada a tierra sobre una superficie de trabajo segura contra ESD. Almacenar y transportar en embalajes antiestáticos. Apague el CNC por completo antes de acceder a cualquier placa interna. Los circuitos integrados de construcción SMD de las placas de la serie A16B-2203 son sensibles a ESD.
