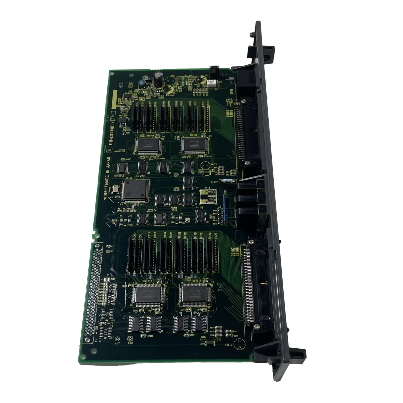

Fanuc A16B-2203-0110 Tarjeta de memoria A16B22030110 A16B-22O3-O110

A16B-2203-0110∙ FANUC C7 PCB de entrada y salida cero 104DI / 72DO / montaje de superficie / 0-C / 0-D / 0-F / supersedes A16B-1212-0220

C7 El panel de E/S totalmente especificado

El A16B-2203-0110 es el C7 la placa de E/S de mayor capacidad en la familia A16B-2203-01xx.Sus 104 entradas digitales y 72 salidas digitales representan el complemento completo de E / S para una máquina herramienta CNC Serie 0-C totalmente equipada.

104 entradas digitalescubierta: bloqueo de las puertas de la máquina, interruptores de límite de eje (posición de desplazamiento y posición de referencia), orientación del husillo completa, codificación de la posición del cargador de herramientas, confirmación de la presión hidráulica,Sensor de nivel del líquido refrigerante, comprimido/desprimido, confirmación del material de cola, sensores de posición del palet, contactos del selector de modo del panel del operador, etapas de anulación de velocidad de alimentación, etapas de anulación de velocidad del husillo,vigilancia de la cadena de interrupción de emergencia, y todas las señales de finalización de funciones auxiliares.

72 salidas digitalesaccionamiento: relé de la bomba de refrigerante, arranque de la bomba hidráulica, contactores de arranque/dirección del husillo, solenoides de liberación del freno del eje, solenoide de bloqueo de la puerta, relé de adelanto/retracción del cargador de herramientas, solenoide de sujeción del mandril,Relay de abrazaderas para palets, lámparas indicadoras (ciclo activo, líquido de refrigeración encendido, alarma, eje de eje), y todas las salidas de relé de código M.

Para las máquinas complejas, especialmente aquellas con cambios automáticos de herramientas, sistemas de palets o múltiples funciones auxiliares, la capacidad completa de 104/72 C7 es la especificación correcta.

Especificaciones clave

El tablero de la generación posterior

El A16B-2203-0110 es "la versión de montaje de superficie de la salida de entrada de especificación completa C7" su construcción es SMD (Dispositivo de montaje de superficie) en todas partes.que DNC Electronics confirma como la versión más antigua "no-superficie de montaje".

La transición de la construcción no SMD a la SMD trajo consigo:

• Mayor densidad de componentes en el mismo área del tablero
• Mejora de la resistencia a las vibraciones para la eliminación de las juntas de soldadura a través del orificio
• Mejora de la idoneidad para la producción automatizada

El A16B-2203-0110 es la placa C7 de la generación actual, equipada con "controles de 0-C de última generación" máquinas construidas a medida que el hardware de 0-C madura.

Escenarios de aplicación

0-MC centro de mecanizado C7 reemplazo de tablero:Un centro de mecanizado FANUC 0-MC con un cambio automático de herramientas utiliza la placa A16B-2203-0110 C7 para su interfaz completa de la máquina 104/72.El intercambio por un A16B-2203-0110 probado restaura la función de E/S completa.

Las partidas de las máquinas de la partida 7A001.a. incluyen:Un tornillo CNC de doble torreta 0-TD con dos torretas y un mandril hidráulico utiliza la placa C7 ‡ las 104 entradas se adaptan al conjunto completo de señales de ambos codificadores de posición de la torreta, sensores hidráulicos,y panel del operador.

Preguntas frecuentes

P1: ¿Puede A16B-2203-0110 reemplazar directamente a A16B-1212-0220 en una máquina de 0 °C más antigua?

Ambos son placas de E/S C7 (104/72 DI/DO) y sirven para la misma función.El A16B-2203-0110 las "versiones más recientes de la tarjeta de entrada/salida C/D equipada con controles 0C de última generación" y el A16B-1212-0220 la versión no SMD más antiguaEn la mayoría de las aplicaciones 0-C, el A16B-2203-0110 puede reemplazar al A16B-1212-0220, pero la nota de cambio de FanucWorld dice:"EXCHANGE MUST BE AN A16B-2203-0110" significa que los programas de crédito de intercambio requieren números de tablero coincidentesPara el reemplazo estándar, confirme la compatibilidad de hardware de la documentación de la máquina específica.

P2: ¿Cuáles son las designaciones de los conectores en A16B-2203-0110?

El A16B-2203-0110 utiliza conectores Honda M18, M1, M20 (DI/DO) y M2, M19 (salidas).El conjunto completo de conectores para la configuración 104/72 C7 está confirmado en el manual de conexión de hardware de la serie 0-C/0-D de FANUC..

P3: ¿Funciona el A16B-2203-0110 tanto en los sistemas CNC 0-C como en los 0-D?

Sí. "Executando el control O-C o O-D, config O-F en el que esta interfaz de I/O entre el NC y el MC". DNC Electronics confirma de manera similar la compatibilidad con 0-MD, 0-TD, 0-TTD, 0-MF, 0-TF,y configuraciones 0-TTF la gama completa de las últimas variantes de la serie 0 CNC utilizando la placa de E/S C7.
