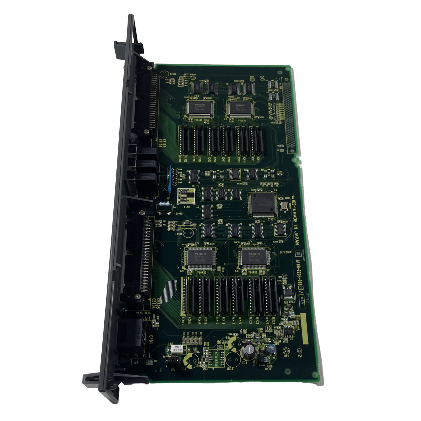

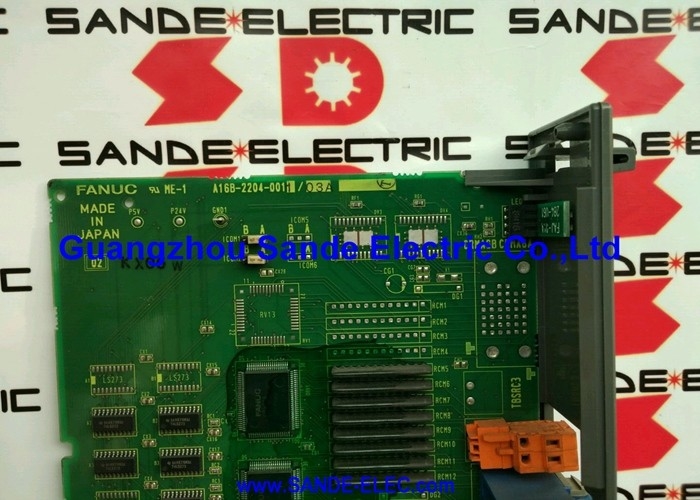

Fanuc A16B-2203-0111 Tarjeta de memoria A16B22030111 A16B-22O3-O111

A16B-2203-0111 FANUC Zero-C C6 PCB de entrada y salida 80DI / 56DO / Serie 0-C y 0-D / Panel de interfaz de máquina

La configuración de entrada/salida de rango medio

Dentro de la familia de placas de E/S A16B-2203-01xx para el CNC de la serie 0-C FANUC, tres niveles de capacidad abordan diferentes requisitos de complejidad de la máquina herramienta:

Las posiciones de C6 (A16B-2203-0111) entre el C7 totalmente especificado y el C5 mínimo. Its 80/56 DI/DO count covers the I/O requirements of mid-complexity CNC machine tools — machines that need more than the basic C5 provides but do not reach the full signal complement of a complex machining centre with automatic pallet changers and tool magazines.

Esto hace del C6 la especificación correcta para:

• Centros de torneado CNC estándar de 2 ejes con automatización moderada
• Centros de mecanizado CNC compactos sin cambios de palets
• Máquinas de rectificación de interfaz de máquina de complejidad moderada
• Máquinas en las que las 24 entradas y 16 salidas adicionales del C7 simplemente quedan sin usar

Especificaciones clave

Conexión de la escalera PMC Cómo funciona el tablero

El A16B-2203-0111 se conecta a la lógica de escalera PMC (Programmable Machine Controller) de la serie 0-C CNC a través de la interfaz serial I/O Link. El PMC ejecuta la lógica de secuencia de la máquina:

1. Escaneo de entrada:En cada ciclo de PMC, el panel lee los 80 estados de los terminales de entrada ¢ interruptores de límite, sensores, botones del panel del operador, señales de confirmación ¢ y los envía al PMC.
2. Actualización de salida:Cada ciclo de PMC, el PMC escribe comandos de salida a los 56 canales de salida de la placa, activando las bombas de refrigerante, bobinas de relé, válvulas solenoides, lámparas indicadoras.
3. Secuenciación de la máquina:El PMC evalúa los peldaños de la escalera con respecto a los estados de entrada actuales y determina los estados de salida

Cuando A16B-2203-0111 falla, se detienen tanto la lectura de entrada como la conducción de salida. El PMC pierde el contacto con los dispositivos de campo de la máquina.

Escenarios de aplicación

No se podrá utilizar el sistema de control de velocidad de la placa de entrada/salida del centro de giro 0-TC:Un torno CNC FANUC 0-TC desarrolla alarmas PMC que afectan a las funciones de descarga hidráulica y refrigerante. La placa A16B-2203-0111 C6 se identifica como el fallo.

Centro de mecanizado compacto 0-MC:Un pequeño centro de mecanizado CNC sin un cambio de palets utiliza la especificación C6 de I/O. 80 entradas y 56 salidas cubren el bloqueo del husillo, la puerta, el refrigerante,y señales de freno del eje confortablemente dentro de la capacidad C6.

Preguntas frecuentes

P1: ¿Puede el A16B-2203-0111 (C6) sustituir al A16B-2203-0110 (C7) si el C7 no está disponible?

Sólo si el programa PMC utiliza 80 entradas o menos y 56 salidas o menos.las señales no existen en la placa C6 PMC alarmas resultaríaConfirme el uso de los puntos de E/S de la máquina a partir de la documentación de la escalera PMC antes de sustituir una placa de menor capacidad.

P2: ¿Funciona el A16B-2203-0111 con los controles de la serie 0-D, así como con los 0-C?

Sí. Las placas de I/O de la serie C A16B-2203-01xx están confirmadas para los controles de la era 0-C y 0-D (y 0-F). DNC Electronics confirma que el C7 (A16B-2203-0110) funciona con 0-MD, 0-TD, 0-MF,Configuraciones 0-TF .

P3: ¿Qué conectores se utilizan en A16B-2203-0111?

La placa C6 tiene menos posiciones de conector pobladas que la C7 (que lleva M18, M1, M20, M2, M19).Confirmar el diseño exacto del conector de la serie 0-C manual de conexión de hardware para la configuración de la máquina específica.

P5: ¿Requiere la sustitución de la A16B-2203-0111 cambios en el programa PMC?

No. El programa PMC utiliza números de direcciones de E/S, no identificadores específicos de la placa.Un reemplazo similar del A16B-2203-0111 con la misma placa C6 restaura la comunicación de E/S sin ninguna modificación del programa PMC.
