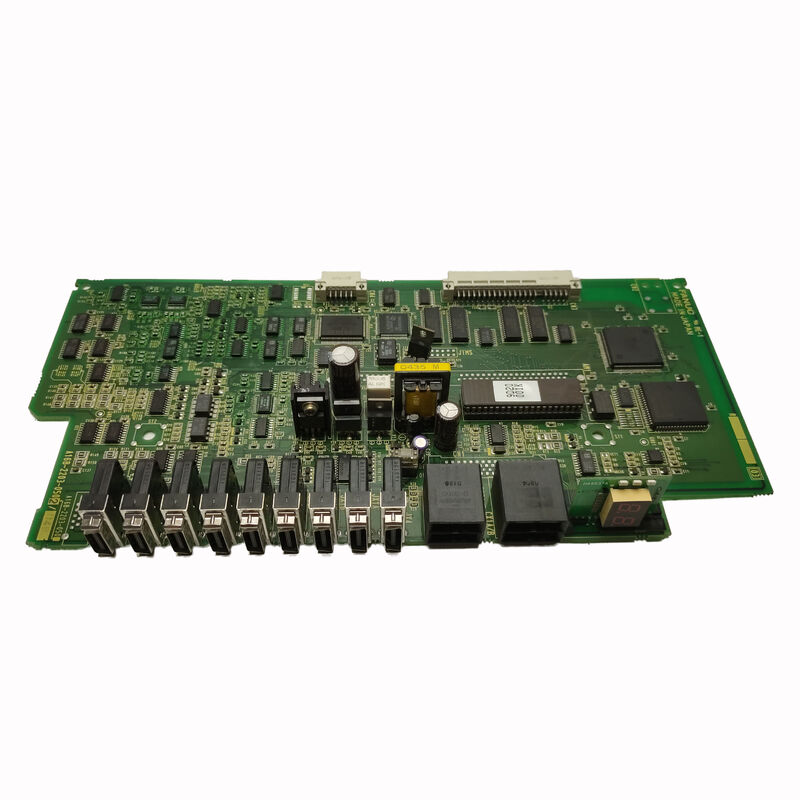

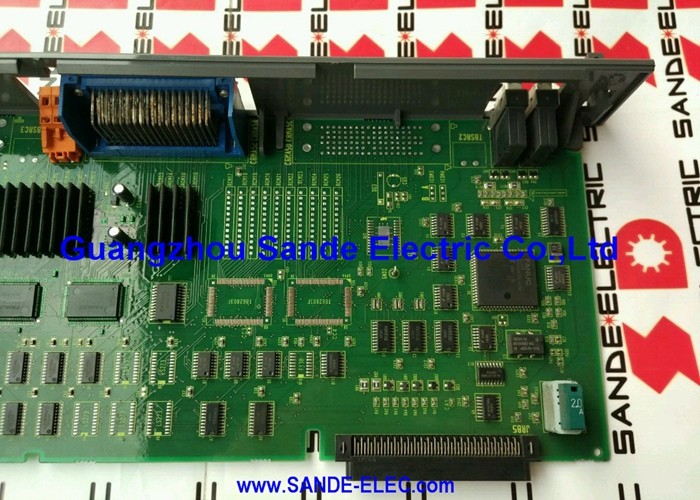

FANUC A16B-2203-0090∙ Robo Monitor PCB ∙ Serie A16B-2203, Panel de monitoreo y control del sistema para FANUC CNC y controladores robóticos, Serie 16/18/21, Japón Origen

Resumen general

ElFANUC A16B-2203-0090: las condiciones de las operaciones de los operadores de los Estados miembros de la Uniónlleva la designación "ROBO" un marcador dentro de la nomenclatura de PCB de FANUC que identifica las placas asociadas con la línea de productos de control de robots e integración robot-CNC de FANUC.

La serie A16B-2203 abarca una gama de placas de control e interfaz especializadas: placas de alimentación para controladores de robots (A16B-2203-0370 para R-J3iB, A16B-2203-0910 para R-30iA/R-30iB),placas de control de eje y de expansión de E/S, placas de interfaz DeviceNet (A16B-2203-0190) y placas de monitoreo / control como la A16B-2203-0090..

El papel del PCB del monitor ROBO es distinto del papel de la placa principal de la CPU.

Cuando la CPU principal ejecute el programa CNC o del robot, gestione el servocontrol y ejecute la escalera PMC,la placa de monitoreo maneja las funciones de observación y control a nivel del sistema la capa de electrónica responsable de saber que el sistema está funcionando dentro de sus parámetros esperados, comunicando el estado a los módulos conectados y a los sistemas de vigilancia externos, y señalando las condiciones que requieren intervención de mantenimiento antes de que se conviertan en fallos de parada.

En las aplicaciones CNC robóticas y vinculadas a robots,La vigilancia del estado del sistema adquiere especial importancia porque las consecuencias de un fallo no detectado pueden propagarse rápidamente a través de una célula coordinada robot-máquina..

Un robot que siga funcionando con un circuito de seguridad degradado o un CNC que siga funcionando con una función de monitoreo de posición fallida puede causar daños en la herramienta, desechos de piezas,o en casos graves incidentes de seguridad.

El PCB del monitor forma parte de la capa de detección relevante para la seguridad del sistema.Por eso su falla generalmente genera alarmas que detienen el funcionamiento en lugar de permitir que el sistema continúe en un estado degradado..

Especificaciones clave

La serie A16B-2203 “Comprender la familia”

La serie de placas A16B-2203 es una de las familias de placas con mayor diversidad funcional en el catálogo de piezas de FANUC. The -2203 prefix identifies boards from a common era and physical standard in FANUC's PCB architecture — typically the Series 16/18 through early i-series generation — but the last four digits distinguish widely different functions:

-0090 (este tablero):Control y control del sistema de monitoreo y control de PCB ¢, aplicaciones CNC vinculadas a robots.

-0110: ¿Qué quieres decir?Servomejoramiento o módulo de interfaz servomejoramiento.

-0190: elInterfaz de comunicación de bus de campo para los controladores de robots.

-0200:Interfaz de PLC PCB ¢ entrada/salida de la máquina y integración de PLC.

-0291: ¿Qué es esto?Control gráfico de PCB procesamiento de pantalla para la serie 15/150 CNC.

-0370: ¿Qué quieres decir?La unidad de alimentación para los controladores del robot R-J3iB.

-0910: ¿Qué es esto?La unidad de alimentación para los controladores de robots R-30iA/R-30iB.

This diversity means that a part number in the A16B-2203 series tells you the board is from a specific FANUC hardware generation but says little about its function without looking at the last four digits.

Cuando se obtenga un producto de sustitución A16B-2203-0090,Es esencial utilizar el número exacto de la pieza otras variantes A16B-2203 con números superficialmente similares son tableros completamente diferentes con funciones diferentes, diferentes conectores y diferentes requisitos de instalación.

Indicadores LED

Una de las características más útiles en la práctica del A16B-2203-0090 es su gama de indicadores de estado LED.

En la arquitectura del sistema de control de FANUC,Los LED de diagnóstico en las placas individuales sirven como primera línea de información de mantenimiento antes de conectar cualquier equipo de prueba o acceder a las pantallas de diagnóstico del software del CNC, un ingeniero de mantenimiento puede observar los estados de los LED en las tablas individuales para determinar qué parte del sistema está sana y cuál tiene un fallo.

Los LED del monitor ROBO indican típicamente:

Estado de la energía:Confirmar que los rieles de alimentación interna de la placa (+5V, ±15V) están dentro de las especificaciones.Un LED de potencia oscura cuando el sistema está encendido indica una falla de alimentación a nivel de la placa un regulador de voltaje fallido, el fusible de protección explotado, o el rastro de energía dañado.

Estado de las comunicaciones:Indicación de la condición del enlace de datos de la placa con otros módulos: un LED de comunicación parpadeante o apagado cuando el sistema está en funcionamiento indica un fallo de comunicación del bus que puede estar en esta placa,en el módulo receptor, o en el plano de fondo que los conecta.

Estado de la alarma:Uno o varios LED que se iluminan cuando la placa ha detectado una condición de error en los circuitos que monitorea.constante o intermitente correlaciona con códigos de falla específicos descritos en el manual de mantenimiento del controlador CNC o del robot.

Estos estados de LED, combinados con los códigos de alarma que se muestran en el panel del operador del CNC,permitir que un ingeniero de mantenimiento experimentado localice un fallo en una placa o un circuito específico antes de retirar o reemplazar cualquier módulo.

Las fallas de diagnóstico atribuidas a la A16B-2203-0090

Cuando el monitor ROBO de PCB falla, el sistema generalmente genera códigos de alarma en categorías relacionadas con el monitoreo del estado del sistema, la comunicación entre módulos o circuitos específicos de monitoreo de seguridad.

El desafío en el diagnóstico es que estas categorías de alarma también pueden ser generadas por fallos en otras partes del sistema: una conexión fallida, un mal contacto con el plano de fondo,o un problema de suministro de energía puede imitar una falla de la placa del monitor.

El enfoque de diagnóstico sistemático es: primero confirme que los voltajes de la fuente de alimentación son correctos en los conectores de la placa; luego confirme que todo el emparejamiento de los conectores está seguro y que todos los cables están correctamente instalados.

Si se confirma que la alimentación y las conexiones son correctas y la alarma persiste, cambie el A16B-2203-0090 con una placa conocida (si está disponible) para confirmar que la falla se mueve con la placa.El tablero está confirmado defectuoso..

Si el fallo persiste, el problema está en otra parte del sistema.

Preguntas frecuentes

P1: ¿Qué códigos de alarma en el controlador CNC o robot indican específicamente que el A16B-2203-0090 ha fallado?

Los códigos de alarma específicos dependen de la generación del controlador CNC o del robot en el que se instale la placa.

En los sistemas CNC de la serie 16/18 de FANUC, las alarmas a nivel del sistema de la serie 900 (paridad DRAM, paridad SRAM,Error del sistema) o alarmas específicas relacionadas con el monitor en la serie 300-400 pueden estar asociadas con fallos en la placa del monitor..

El controlador del robot (generación R-J2 o R-J3) genera alarmas de categoría SRVO (servo) o SYST (sistema) para fallas en el circuito del monitor.

Consulte el manual de mantenimiento de la generación específica de controladores para identificar los códigos de alarma asociados con fallas en la placa de monitor y compararlos con los estados de los LED en la placa misma.

P2: ¿Se puede reparar el A16B-2203-0090 o es la única opción el reemplazo?

La reparación a nivel de componentes es posible en principio ̇ la placa no es irreparablemente compleja ̇ pero la viabilidad práctica depende del modo de falla.Si el fallo es un componente discreto fallido (regulador de voltaje), IC lógico, componente pasivo) que pueden ser identificados y reemplazados por equipos de reelaboración SMD apropiados, la reparación es factible.

Si el fallo implica daños en las huellas internas de varias capas de la placa (de un evento de sobrecarga o daño físico), la reparación se vuelve poco práctica.cuando sea posible, reparación de tableros de la serie A16B-2203.

Los servicios de intercambio (recibir una unidad probada renovada a cambio de la placa defectuosa) son la vía de servicio más común para esta parte.

P3: ¿Se utiliza el A16B-2203-0090 sólo en máquinas CNC o sólo en aplicaciones vinculadas a robots?

La designación "ROBO" indica el contexto de aplicación principal de la placa, el controlador de robot y la línea de productos de integración robot-CNC de FANUC.

Sin embargo, algunos sistemas CNC de FANUC que incluyen funciones de coordinación de robots (como los sistemas CNC de varios ejes con control integrado del eje del robot) también utilizan placas de la familia ROBO.

La respuesta definitiva para cualquier máquina específica se encuentra en la lista de piezas de esa máquina o en el manual de conexión de hardware, si el A16B-2203-0090 figura como parte de la configuración de esa máquina.es el tablero correcto independientemente de si la máquina es un CNC puro, un robot, o un sistema híbrido.

P4: ¿Cuántos indicadores LED hay en el A16B-2203-0090 y cuál es su significado diagnóstico?

El número exacto y el etiquetado de los indicadores LED varían según la revisión de la placa, pero las placas de monitor de la serie A16B-2203 suelen llevar entre 4 y 12 LED que cubren el estado de la energía, el estado del enlace de comunicación,y indicación de fallas.

Las posiciones de los LED y sus significados se documentan en el apéndice del manual de mantenimiento del controlador que describe la disposición física del PCB.

Los LEDs más útiles son los indicadores de buena potencia. Si un LED de potencia está apagado cuando el sistema está encendido, no se necesita un diagnóstico de software; el fallo está en el circuito de alimentación de la placa.

P5: El sistema funciona normalmente cuando está frío, pero genera alarmas en el panel del monitor después de calentarse.

Temperature-dependent faults that appear after warm-up and clear when the system cools down point to a thermally marginal component on the board — typically an electrolytic capacitor with increased ESR at operating temperature, una unión de semiconductores que se vuelve permeable cuando está caliente, o una unión de soldadura con una micro grieta que se abre bajo expansión térmica y se cierra cuando está fría.

Este modo de fallo es característico de una placa vieja o sometida a tensión ESD que se acerca al final de su vida útil confiable.

The temporary workaround (allowing the system to cool before restarting) is not a maintenance solution — the board should be replaced before the thermally-induced fault becomes permanent and causes unplanned downtime in production.
