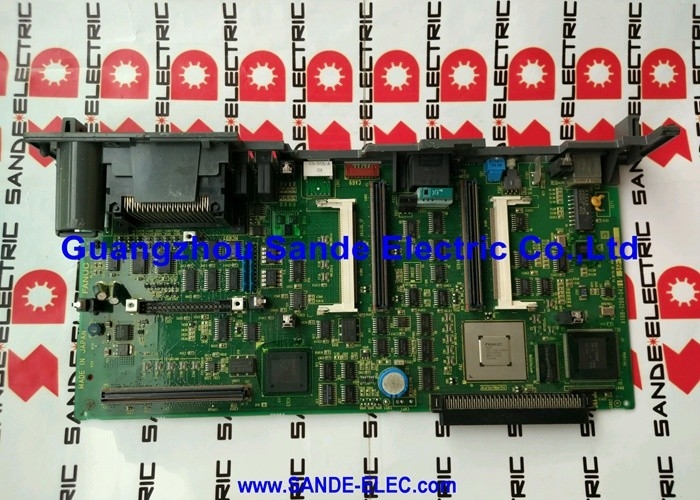

El módulo de alarma Fanuc A16B-2203-0033 A16B22030033 A16B-22O3-OO33

A16B-2203-0033 | PCB de CPU secundaria FANUC Serie 18, opción 2: 4 ejes adicionales/Sub-CPU dedicada/Procesamiento de eje independiente

PCB de CPU secundaria: procesamiento independiente para ejes adicionales

La diferencia fundamental entre el A16B-2203-0033 y el A16B-2203-0031 es el integradosub-CPU— un procesador dedicado que maneja el cálculo del servo para los 4 ejes adicionales independientemente de la CPU principal del CNC.

En el A16B-2203-0033, la sub-CPU asume la responsabilidad total del procesamiento del servo bucle en tiempo real de los ejes adicionales: lectura de retroalimentación de posición, cálculo del error de seguimiento, generación de comandos de velocidad y monitoreo de umbrales de protección. La CPU principal delega este procesamiento a la sub-CPU en lugar de manejarlo internamente.

Esta arquitectura tiene un beneficio directo en la producción: los ejes adicionales se comportan con las mismas características de respuesta del servo loop que los ejes principales. La sub-CPU mantiene un ancho de banda de procesamiento dedicado para los 4 canales adicionales independientemente de lo que la CPU principal esté computando simultáneamente para los ejes primarios.

Información clave del producto

Cuando se requiere procesamiento de sub-CPU

Los ejes adicionales en una compleja máquina CNC Serie 18 no siempre son simples funciones auxiliares. Para aplicaciones donde los ejes adicionales son:

Contorneado de alta precisión:Una máquina con 4 ejes primarios y 4 ejes adicionales, todos realizando interpolación simultánea para un perfil de pieza complejo. Los 8 ejes necesitan una respuesta servo consistente y de gran ancho de banda.

Ejes sincronizados:Aplicaciones en las que los ejes adicionales deben mantener una estrecha sincronización con los ejes principales: el giro de torreta doble con movimiento sincronizado X1/X2 y Z1/Z2 requiere que cada eje responda de manera idéntica a la misma ruta ordenada.

Operaciones auxiliares de alta velocidad:Los ejes del cargador de herramientas o del cambiador de paletas funcionan a sus velocidades máximas nominales, donde cualquier retraso en el cálculo del servo afecta el tiempo del ciclo.

En todos estos casos, la sub-CPU del A16B-2203-0033 garantiza que los ejes adicionales tengan recursos de procesamiento dedicados: no compiten con los ejes principales por la atención de la CPU principal.

Escenarios de aplicación

Serie de 18 MB con requisito de 8 ejes:Un centro de mecanizado horizontal complejo con cambiador de paletas, mesa giratoria e inclinación del eje B requiere 8 ejes controlados simultáneamente. El A16B-2203-0033 proporciona los 4 ejes adicionales con procesamiento de sub-CPU, lo que garantiza que los 8 ejes mantengan la coherencia de la respuesta del servo durante el contorneado completo de 8 ejes.

Reemplazo de la placa sub-CPU de la opción 2:Un CNC Serie 18 MB desarrolla alarmas en los canales de ejes adicionales (ejes 5 a 8). El procesamiento de la sub-CPU está aislado como fuente de falla. El reemplazo por A16B-2203-0033 restaura el procesamiento independiente para los 4 ejes adicionales.

Preguntas frecuentes

P1: ¿Cuál es la diferencia arquitectónica entre A16B-2203-0031 y A16B-2203-0033?

El A16B-2203-0031 es para la Serie 16 y no tiene sub-CPU: la CPU principal maneja todo el procesamiento de ejes, incluidos los 4 canales adicionales. El A16B-2203-0033 es para la Serie 18 e incluye una sub-CPU dedicada para los 4 ejes adicionales. La sub-CPU proporciona ancho de banda de procesamiento independiente y dedicado para estos ejes, lo que garantiza un rendimiento servo constante independientemente de la carga de la CPU principal.

P2: ¿Se puede utilizar el A16B-2203-0033 en un CNC Serie 16?

No. La Serie 16 utiliza el A16B-2203-0031 (sin sub-CPU). El protocolo de bus interno de la placa y la asignación de conectores coinciden con la arquitectura de control de la Serie 18. La instalación de una placa Serie 18 Opción 2 en un CNC Serie 16 genera incompatibilidad de hardware.

P3: ¿La sub-CPU en A16B-2203-0033 requiere una carga de software por separado?

La sub-CPU en la placa de la Opción 2 recibe su software de la memoria principal del sistema CNC. La versión del software servo residente en los módulos FROM del CNC gobierna el comportamiento de la sub-CPU a través del bus interno del CNC. El usuario no requiere cargar firmware por separado en la placa de la sub-CPU: el CNC inicializa la sub-CPU durante el inicio. Sin embargo, todos los parámetros del CNC (incluidos los parámetros de eje adicionales) deben configurarse correctamente después de la instalación.

P4: ¿Qué diferencia de rendimiento se nota entre las variantes de opción 2 con sub-CPU y sin sub-CPU?

Para aplicaciones donde los ejes adicionales realizan funciones simples y de baja demanda (posicionamiento auxiliar lento), la diferencia es imperceptible en producción. Para aplicaciones en las que los 8 ejes se contornean simultáneamente a altas velocidades de avance, la variante de sub-CPU mantiene la frecuencia de actualización del servo bucle para los ejes adicionales; la variante sin sub-CPU requeriría que la CPU principal maneje más ejes, lo que podría reducir el tiempo de procesamiento disponible por eje.

P5: ¿Deben recargarse todos los parámetros después de instalar un A16B-2203-0033 de reemplazo?

Sí. Al igual que con el A16B-2203-0031, el reemplazo de la placa de la Opción 2 requiere una recarga completa de parámetros para garantizar que el CNC configure correctamente el hardware. Haga una copia de seguridad de todos los parámetros del CNC, programas de piezas, datos de herramientas y datos de PMC antes de reemplazar la placa. Después de instalar el A16B-2203-0033, realice una restauración completa de los parámetros y verifique que los 8 ejes se inicialicen y funcionen correctamente antes de volver a producción.
