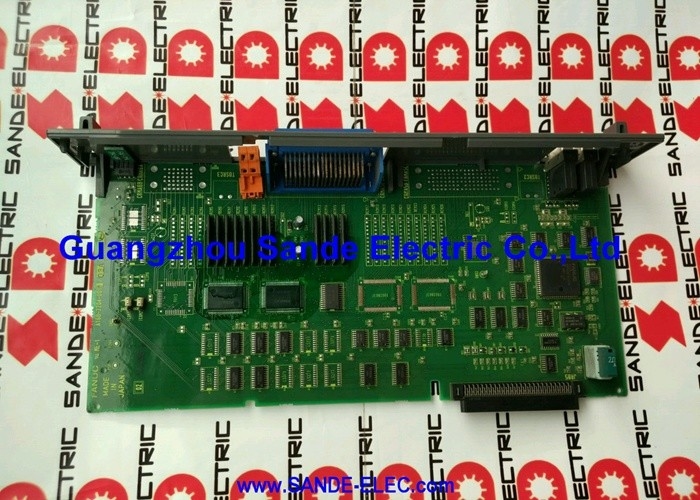

El módulo de alarma Fanuc A16B-2203-0031 A16B22030031 A16B-22O3-OO31

A16B-2203-0031 | PCB FANUC Serie 16 Opción 2 — 4 ejes adicionales / Sin sub-CPU / Pantalla de estado LED / A20B-2902-0070

Opción 2: Expansión del eje en la Serie 16

El CNC FANUC Serie 16 utiliza una arquitectura de expansión basada en ranuras. La unidad de control CNC tiene ranuras para tarjetas opcionales designadas más allá de la placa principal de la CPU que se adaptan a expansiones de hardware específicas. La ranura "Opción 2" recibe la placa de expansión del eje, la tarjeta que agrega canales de servoeje más allá de lo que proporciona la placa principal.

El A16B-2203-0031 llena esta ranura de la Opción 2 con 4 canales de eje adicionales. La placa principal básica de la Serie 16 maneja los ejes primarios (normalmente de 3 a 4 ejes para un centro de mecanizado o centro de torneado estándar). Cuando la aplicación exige más (una máquina con una mesa giratoria, un husillo adicional, un eje cambiador de paletas o un eje de almacén de herramientas dedicado), el A16B-2203-0031 proporciona los servocanales para controlarlos.

Información clave del producto

Sin sub-CPU: control de ejes a través del procesador principal

El A16B-2203-0031 es elvariante sin sub-CPUdel tablero de la Opción 2. Esto significa que todos los cálculos de control de ejes para los 4 ejes adicionales los realiza la CPU principal de la Serie 16; no hay ninguna unidad de procesamiento separada dedicada a estos ejes expandidos.

Para máquinas donde los 4 ejes adicionales operan a velocidades modestas y no requieren las características de procesamiento en tiempo real más exigentes, la CPU principal maneja la carga de cálculo adicional sin degradación del rendimiento. Los ejes adicionales más simples (mesas giratorias, indexadores de paletas, accionamientos de cargadores de herramientas) generalmente entran dentro de esta categoría.

Esto contrasta con el A16B-2203-0033, que incluye una sub-CPU dedicada específicamente para aplicaciones de la Serie 18 que requieren procesamiento independiente para los ejes adicionales.

Pantalla de estado LED: visibilidad de diagnóstico

El panel frontal del A16B-2203-0031 incluye una alarma LED y una pantalla de estado. En la arquitectura de control FANUC Serie 16/18, estos indicadores LED proporcionan:

Visualización de secuencia de encendido:El patrón de LED cambia a través de estados definidos durante la secuencia de inicio del CNC. Un patrón detenido o incorrecto ayuda a localizar fallas de inicio en la placa de la Opción 2.

Indicación de alarma:Cuando ocurre una alarma de servo en uno de los ejes adicionales, el LED de la placa de la Opción 2 proporciona el primer indicador de alarma visible en el nivel de la placa, lo que resulta útil al diagnosticar alarmas de eje sin acceder a la pantalla del operador del CNC.

Escenarios de aplicación

Ampliación del centro de mecanizado de 4 ejes:Un centro de mecanizado FANUC Serie 16-MB necesita un quinto eje para una mesa indexadora giratoria. La placa de la Opción 2 A16B-2203-0031 se instala en la ranura de la Opción 2, se instala el módulo servo A20B-2902-0070 y se recargan los parámetros. El 5º eje pasa a estar disponible para el CNC.

Reemplazo después de una falla en la placa de la Opción 2:Un centro de mecanizado con el A16B-2203-0031 instalado desarrolla alarmas específicamente en los canales de los ejes adicionales. Los canales del eje principal siguen funcionando, lo que corresponde a una falla en la placa de la Opción 2. El reemplazo restablece el funcionamiento del eje adicional.

Preguntas frecuentes

P1: ¿Se puede instalar el A16B-2203-0031 sin el servomódulo A20B-2902-0070?

El A20B-2902-0070 es el módulo de servocontrol que se conecta a la placa de opción 2 A16B-2203-0031. El módulo servo proporciona el procesamiento del bucle servo para los ejes adicionales. Sin él, los canales de eje adicionales no pueden funcionar. Al pedir el A16B-2203-0031, confirme si el módulo servo también es necesario o si se puede transferir un A20B-2902-0070 existente desde la placa original.

P2: Después de instalar el A16B-2203-0031, ¿por qué se deben recargar todos los parámetros y programas?

CNC-Shopping confirma que la instalación requiere recarga de parámetros y programa. Cuando se instala una nueva placa de Opción 2, la memoria SRAM del CNC ve una configuración de hardware modificada. El sistema realiza una detección de hardware al inicio; una discrepancia entre los datos de configuración almacenados y el hardware detectado puede provocar que el CNC se inicialice incorrectamente. La recarga de parámetros garantiza que el CNC reconozca y configure correctamente los nuevos ejes adicionales.

P3: ¿Cuál es el número total máximo de ejes en un CNC Serie 16 con A16B-2203-0031 instalado?

El sistema base Serie 16 admite 4 ejes en la placa principal. Agregar la placa A16B-2203-0031 Opción 2 con 4 ejes adicionales eleva el total a 8 ejes controlados. Esto cubre las configuraciones de máquinas herramienta más complejas en el rango de aplicaciones objetivo de la Serie 16. Confirme el número máximo de ejes configurados en la documentación del modelo y serie específica del CNC.

P4: ¿Es el A16B-2203-0031 compatible con los sistemas CNC Serie 18?

La Serie 16 sin variante de Sub-CPU. Para aplicaciones de la Serie 18 que requieren 4 ejes adicionales, la A16B-2203-0033 (con sub-CPU) es la placa correcta. Las Series 16 y 18 utilizan diferentes variantes de placa de Opción 2; confirme la placa aplicable para el CNC específico antes de realizar el pedido.

P5: ¿Qué alarmas indican que la placa A16B-2203-0031 Opción 2 ha fallado?

Las alarmas que afectan específicamente a los canales de los ejes adicionales (del 5.º al 8.º eje, según la configuración) mientras los canales del eje principal continúan funcionando normalmente son características de una falla en la placa de la Opción 2. Las alarmas de eje, los errores de comunicación del servo solo en los ejes adicionales o las alarmas de inicio que apuntan a la ranura de la Opción 2 son indicadores de diagnóstico. Haga una referencia cruzada de los códigos de alarma con la referencia de alarma de hardware de la Serie 16 en el manual de mantenimiento.
