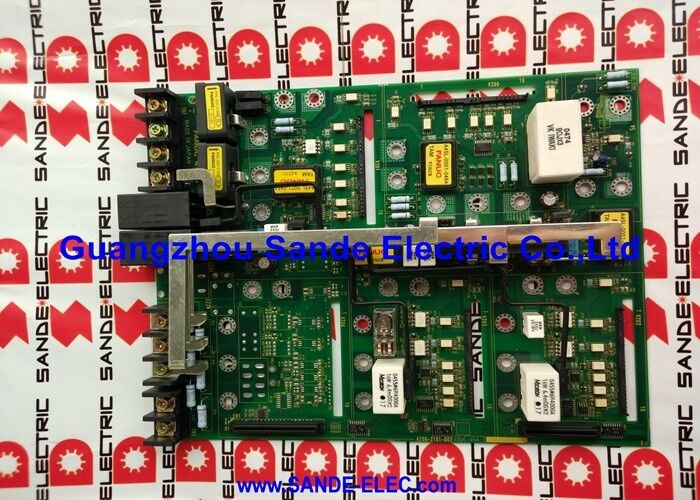

A16B-2202-0840 | PCB de la serie FANUC A16B-2202 — Gama 084x / Placa de accionamiento Alpha / Repuesto del sistema de accionamiento CNC

A16B-2202 — Familia de placas Alpha Drive de FANUC

La serie A16B-2202 es una familia confirmada de placas de componentes de accionamiento Alpha de FANUC. Dentro de esta serie, las placas sirven como placas de cableado y PCB de interfaz de alimentación en una gama de módulos de accionamiento FANUC Alpha, que cubren servoamplificadores, módulos de fuente de alimentación y controladores de husillo de la serie A06B-6xxx.

Las placas confirmadas dentro de la serie A16B-2202 abarcan funciones que incluyen:

• Placas de cableado para módulos SVM2 (servo de doble eje)
• Placas de alimentación para Alpha PSM (Módulos de Fuente de Alimentación)
• Placas de interfaz de accionamiento para plataformas de accionamiento de servo y husillo

El A16B-2202-0840 en la posición 084x ocupa el rango superior de la numeración A16B-2202 confirmada.

Información clave del producto

Placas de cableado Alpha Drive: función estándar

Los módulos de accionamiento FANUC Alpha (serie A06B-6xxx) utilizan placas de cableado de la serie A16B-2202 como capa de interfaz de alimentación dentro de cada módulo de accionamiento. Estos tableros:

Interfaz de etapa de potencia:Conecte los dispositivos de alimentación IGBT del módulo de variador a la PCB de control: enrutando las señales del variador de puerta, las salidas de los sensores de corriente y las señales de falla entre el hardware de energía y la electrónica de regulación del variador.

Enrutamiento de terminales:Proporcione los puntos de conexión física para cables de motor, terminales de bus de CC y encabezados de señales de control, enrutando rutas de alimentación de alta corriente de manera limpia a través de la estructura del módulo variador.

Colección de fallas:Recopile señales de sobrecorriente, sobrecalentamiento y falla del bus de la etapa de potencia y preséntelas a la PCB de control para tomar medidas protectoras.

Escenarios de aplicación

Fallo en la placa de accionamiento A16B-2202:Un sistema de accionamiento FANUC Alpha desarrolla fallas en la etapa de potencia. El A16B-2202-0840 se identifica por su etiqueta dentro del módulo variador. El reemplazo restaura la función correcta de la unidad.

Mantenimiento de la unidad FANUC Alpha:Una instalación de producción que mantiene equipos de transmisión FANUC Alpha almacena A16B-2202-0840 para la unidad específica en la que está instalado.

Preguntas frecuentes

P1: ¿Cómo puedo confirmar que A16B-2202-0840 es la placa correcta para mi unidad FANUC Alpha?

Lea el número de pieza de la etiqueta de la placa instalada dentro del módulo variador. Si dice A16B-2202-0840, este es el reemplazo confirmado. Haga una referencia cruzada con la tabla de repuestos del manual de mantenimiento de la serie FANUC Alpha correspondiente para confirmar la posición de la placa dentro del modelo de variador específico.

P2: ¿Cuál es la relación entre A16B-2202-0840 y la PCB de control en el mismo módulo variador?

Los módulos de accionamiento FANUC Alpha contienen dos placas principales. A16B-2202-0840 maneja las conexiones de nivel de potencia: enrutamiento del controlador de puerta, detección de corriente y recolección de señales de falla desde la etapa de potencia. Una PCB de control independiente maneja el algoritmo de accionamiento, la comunicación y la servoregulación. Ambos deben funcionar correctamente para que la unidad funcione.

P3: ¿Qué síntomas de alarma del variador indican una falla en la placa de cableado A16B-2202-0840?

Las alarmas de la etapa de potencia (sobrecorriente (SV401 o similar), falla de puerta IGBT o anomalías de corriente de fase que aparecen constantemente en la habilitación del variador) sugieren una falla en la placa de cableado del variador. Si la PCB de control, el motor y el suministro se prueban correctamente pero las alarmas de la etapa de potencia persisten, A16B-2202-0840 es la siguiente prioridad de diagnóstico.

P4: ¿Qué precauciones de seguridad y ESD se aplican al manipular A16B-2202-0840?

Apague completamente el sistema de transmisión. Verifique que el voltaje del bus de CC esté por debajo de los niveles seguros antes de acceder a las placas internas: los módulos de unidad Alpha retienen la carga del bus después del apagado. Maneje A16B-2202-0840 con una muñequera antiestática sobre una superficie segura contra ESD.
