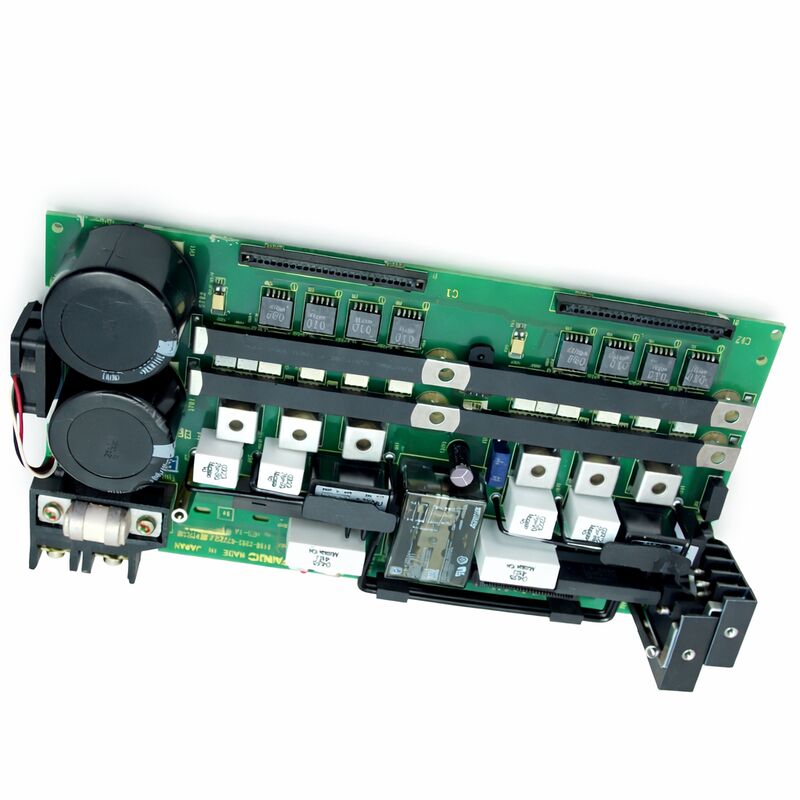

Fanuc A16b-2202-0773 Pc Board Alfa Unidad de accionamiento A16B22020773 A16B-22O2-O773

FANUC A16B-2202-0773 PowerPoint Panel de operador PCB de entrada y salida Serie A16B-2202, Japón Origen

Número de la parte:A16B-2202-0773 Las condiciones de los Estados miembros son las siguientes:

El fabricante:Corporación FANUC (Japón)

Tipo de producto:El panel de entrada/salida del operador

Serie del tablero:A16B-2202 Las condiciones de los productos

Sistemas compatibles:Sistemas de control CNC de FANUC

Resumen general

El A16B-2202-0773 es una placa de circuito impreso de I/O de panel de operador de la serie A16B-2202 de FANUC.Maneja la interfaz de señal entre el controlador CNC y el panel del operador de la máquina el panel frontal que el maquinista utiliza para controlar la máquina.

Cada botón, interruptor, selector rotativo e indicador en el panel del operador se conecta al controlador a través de las rutas de señal de E/S que gestiona esta placa.

La serie A16B-2202 cubre las placas de E/S del panel del operador en múltiples generaciones de controladores FANUC CNC.

Estas placas traducen las entradas físicas del panel del operador, presiones del teclado, interruptores de selección de modo, arranque del ciclo, retención de alimentación,parada de emergencia en señales digitales que el controlador CNC puede actuar.

También manejan los indicadores de salida del panel: las luces que le dicen al operador qué modo está activo, qué funciones están habilitadas y cuál es el estado actual de la máquina.

Sin una placa de E/S del panel del operador que funcione, el CNC no tiene una ruta confiable para los comandos del operador.

El movimiento del eje puede seguir siendo posible mediante métodos de parámetros directos, pero el funcionamiento normal de la máquina a través del panel del operador no lo es.

Este tablero es un requisito funcional para las operaciones de mecanizado de rutina.

Especificaciones clave

Panel de entrada/salida del operador La trayectoria de señal

Cuando un maquinista presiona "Ciclo de arranque", ese cierre físico del botón produce una señal de voltaje o de tierra que viaja a través de un cable a la placa de E/S del panel del operador.

El circuito de entrada de la placa lee esta señal e informa el estado a la lógica de escalera PMC del controlador CNC.

El PMC lee la entrada "Ciclo de arranque" y, si se cumplen todas las condiciones, inicia el ciclo de corte.

Esta ruta existe para todos los botones y interruptores en el panel.las solicitudes de cambio de herramienta cada una produce una señal de que la placa de E/S interactúa con el CNC.

En el lado de salida, el tablero recibe comandos del CNC "encender la lámpara de ciclo activo", "habilitar el indicador de retención de alimentación" y acciona las luces del panel correspondientes.

La designación "tipo de fuente" describe la convención de lógica de señal.

En las entradas y salidas de tipo fuente, los circuitos de entrada de la placa detectan la corriente que fluye desde el dispositivo de campo.

Esta es una de las dos convenciones industriales comunes de E / S, y determina cómo se configura el cableado del panel.

Los dispositivos de campo deben coincidir con el tipo de E/S de la placa para funcionar correctamente.

Serie A16B-2202 Tableros de control del operador para sistemas CNC

La serie A16B-2202 abarca una gama de variantes de tarjetas de E/S del panel del operador, cada una con recuentos específicos de puntos de E/S, tipos de lógica de señal,y características funcionales adaptadas a las diferentes configuraciones de la plataforma del controlador.

La serie cubre las entradas/salidas de paneles estándar en varios canales 48, 64, 72, 96,104 combinaciones de entradas y salidas, incluidas variantes con características tales como entradas de salto de alta velocidad para ciclos de sonda.

La variante -0773 ocupa una posición específica en esta familia, definiendo el número de E/S particular y las características apropiadas para su configuración del sistema objetivo.

Al igual que con otras placas de E/S del panel del operador de esta serie, el -0773 se instala en el bastidor del panel del operador y se comunica con el controlador CNC a través de la interfaz de E/S del panel.

Identificar la variante correcta es esencial.

Los diferentes números de sufijo A16B-2202 no son intercambiables. Una placa incorrecta puede tener el mismo tamaño físico y disposición de conectores, pero una capacidad de señal diferente.Siempre confirme el sufijo de la placa instalada de su etiqueta antes de obtener un reemplazo.

Identificación de fallas  Fallas de E/S del panel del operador

Cuando una placa de E/S del panel del operador falla, el fallo se presenta típicamente como uno de tres patrones.Indicadores todos apagados o todos encendidos.

Un fallo parcial hace que funciones específicas del panel no respondan mientras que otras funcionan normalmente esto a menudo apunta a una sección específica de la matriz de E / S de la placa o a un carril de alimentación específico en la placa.

Los fallos intermitentes funciones del panel que funcionan a veces y no otros a menudo se originan en problemas de contacto del conector en lugar de la placa en sí.

Antes de concluir que el tablero ha fallado, compruebe las conexiones de los cables del panel tanto en el extremo del tablero como en el extremo del panel.

Los cables del panel del operador acumulan desgaste en los puntos de conexión por el ensamblaje y extracción repetidos del panel.

Un conector parcialmente sentado o contacto dañado produce el mismo síntoma que una falla de la placa.

Si las conexiones están confirmadas y el fallo persiste, la placa es el candidato de reemplazo.

Preguntas frecuentes

Pregunta 1: Varias teclas específicas del panel dejaron de responder. Otras funcionan normalmente. ¿Es la A16B-2202-0773 la culpa?

El fallo selectivo de la llave

Prueba sustituyendo primero el cable del panel, si es posible.

Si se confirma que el cable del panel está bien, el fallo se encuentra en la sección específica de E/S de la placa o en los contactos de la hoja de teclas para esas teclas específicas.Inspeccionar la hoja de teclas debajo de las teclas afectadas para la contaminación o el desgaste.

P2: La máquina muestra una alarma en el panel del operador después de una descarga de energía. La placa tiene una decoloración visible cerca de un conector. ¿Qué se debe hacer?

La decoloración visible indica una falla de un componente por el evento de energía.No intente restaurar el funcionamiento con una placa dañada la falla puede caer en cascada a la placa principal CNC a través de la interfaz si el circuito dañado aplica señales incorrectas.

Reemplazar la placa. Compruebe también el voltaje de la fuente de alimentación del panel antes de instalar el reemplazo para confirmar que la condición de sobrevolución está limpia.

P3: ¿Cuál es la diferencia entre los paneles de entrada/salida de los operadores de tipo fuente y tipo fregadero?

Las placas de tipo fuente suministran corriente desde la placa al dispositivo de campo.Los tableros de tipo sumidero absorben la corriente del dispositivo de campo.

El dispositivo de campo suministra voltaje a la entrada de la placa. El cableado del panel es diferente para cada tipo de placa de tipo fuente no puede funcionar correctamente con el cableado de campo configurado para el tipo de fregadero.

Siempre confirme la convención de cableado antes de obtener una placa de reemplazo.

P4: La máquina ha sido equipada con un nuevo panel de operador. El panel no se comunica correctamente con el CNC. ¿Podría el A16B-2202-0773 necesitar reemplazo?

En un escenario de modernización, el cableado del panel y la convención de E / S de la placa deben coincidir.puede ser necesario cambiar la placa a una variante compatible.

También confirme que el cable del panel coincide con la asignación del conector de la placa.

Un panel mal conectado aparecerá como un fallo de la placa pero la placa no es culpable.

P5: ¿Se puede realizar una reparación a nivel de componente en esta placa?

La reparación a nivel de componente es posible para fallos específicos ∙ diodos de protección de entrada dañados, circuitos integrados de conductores de indicadores averiados, contactos de conectores oxidados.

Los circuitos integrados de interfaz FANUC patentados, si están dañados, generalmente no están disponibles de forma independiente y hacen que la reparación a nivel de componente sea poco práctica para esos fallos.

Un servicio de reparación FANUC cualificado puede evaluar el modo de falla específico y aconsejar sobre la reparabilidad.
