| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-2202-0772 |
Número de la parte:A16B-2202-0772 Las autoridades de los Estados miembros de la AELC no podrán exigir a las autoridades de los Estados miembros de la AELC que:
El fabricante:Corporación FANUC (Japón)
Tipo de producto:El panel de entrada/salida del operador
Serie del tablero:A16B-2202 Las condiciones de los productos
Sistemas compatibles:FANUC Serie 16 / 18 CNC y compatible

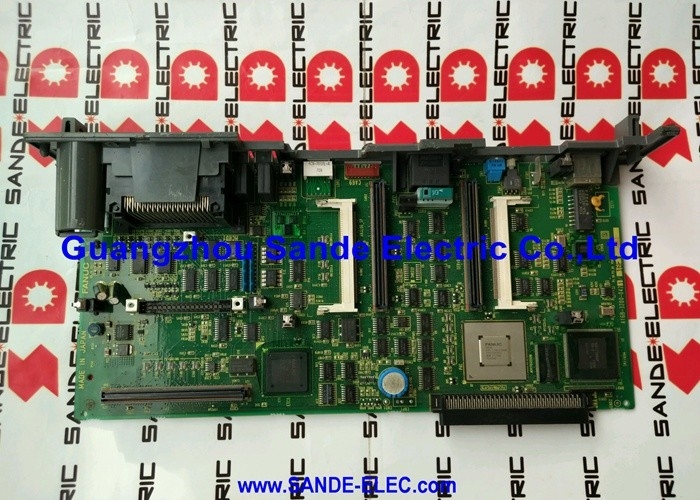

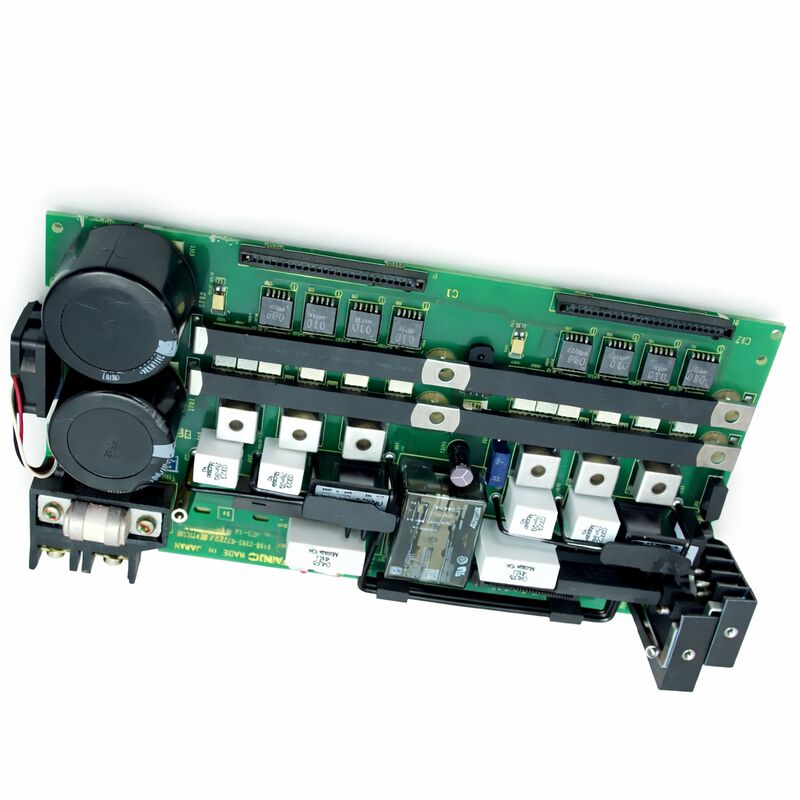

El A16B-2202-0772 es una placa de circuito impreso de entrada/salida de panel del operador de la serie A16B-2202 de FANUC. It belongs to the cluster of I/O boards in FANUC's Series 16 and 18 controller ecosystem that handle the communication between the CNC controller's PMC and the machine tool's operator interface hardware.
Las placas de entrada/salida del panel del operador llevan las señales que hacen que funcione la interfaz hombre-máquina: cada pulsación de botón en el panel de la máquina se recibe a través de esta placa,y cada estado de la lámpara de indicador impulsado por la escalera PMC se emite a través de esta placa.
La serie A16B-2202 cubre una gama de PCB de E/S de FANUC para aplicaciones de las series 16 y 18, abarcando diferentes números de canales y tipos de E/S.
Dentro de esta serie, las variantes individuales se definen por su número de entradas, número de salidas y tipo eléctrico determinando qué máquinas y configuraciones de paneles sirven.
El -0772 es una de esas variantes definidas, configurada para su aplicación específica de E/S del panel del operador dentro de la jerarquía del sistema FANUC Serie 16/18.
Estas placas se montan dentro del gabinete del controlador y se conectan al cableado del panel del operador.
Reciben señales de entrada de botones, interruptores de teclas, interruptores selectores y circuitos de parada de emergencia y conducen señales de salida a lámparas indicadoras, alarmas sonoras,y otros dispositivos de retroalimentación de paneles.
Su fiabilidad es directamente visible para el operador de la máquina. Una placa de E/S defectuosa del panel del operador produce respuestas faltantes o incorrectas del panel que son inmediatamente evidentes durante el funcionamiento de la máquina.
| Parámetro | Valor |
|---|---|
| Número de la parte | A16B-2202-0772 Las autoridades de los Estados miembros de la AELC no podrán exigir a las autoridades de los Estados miembros de la AELC que: |
| Fabricante | Corporación FANUC |
| Tipo de producto | El panel de entrada/salida del operador |
| Serie de tableros | A16B-2202 Las condiciones de los productos |
| Sistemas compatibles | FANUC Serie 16 / 18 CNC y compatible |
| Aplicación | Interfaz digital de E/S del panel del operador |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Temperatura de almacenamiento | -20 ∼ 60°C |
| Humedad | 75% de RH máximo (no condensante) |
| Condición disponible | Nuevo (excedente) / Renovado / Reparado |
El panel del operador de una máquina herramienta CNC es el punto donde el operador humano interactúa con la máquina.
Desde el panel, el operador inicia y detiene los programas, selecciona los modos de operación, permite el movimiento del eje, controla las funciones del eje y del refrigerante y reconoce las alarmas.
Cada una de estas interacciones requiere una vía de señal eléctrica física desde el hardware del panel hasta el controlador CNC.
El A16B-2202-0772 proporciona esa ruta de señal en el lado de entrada: cuando el operador presiona un botón, el interruptor del panel cierra un circuito.El PCB de E/S detecta este cierre y lo presenta al PMC como un estado de entrada lógica.
El programa de escalera PMC lee este estado y responde, tal vez habilitando un modo, iniciando una función o pasando una señal al núcleo NC.
En el lado de salida, el indicador de accionamiento del PMC indica: el modo está ahora activo, el huso está en funcionamiento, el cambio de herramienta está listo.
El PCB de E/S toma estos estados lógicos de salida del PMC y impulsa la corriente a través de los circuitos de lámparas indicadoras o bobinas de relé conectadas a sus terminales de salida.
Cada botón del panel y cada indicador del panel en la máquina pasa por este camino lógico.
El PCB de E/S es el hardware que lo hace posible.
Los PCB de entrada/salida del panel del operador de la serie A16B-2202 se producen en configuraciones eléctricas de tipo fuente y tipo sumidero.
Las salidas de tipo fuente suministran corriente de la placa a la carga.
Cuando el PMC activa la salida, la placa impulsa corriente a través de la carga.
Las salidas de tipo fregadero proporcionan un camino de corriente a tierra.
La carga se conecta entre el voltaje de alimentación y el terminal de salida de la placa. Cuando el PMC activa la salida, la placa tira del terminal de salida hacia la tierra, completando el circuito.
El tipo de placa instalada debe coincidir con el cableado del panel. La instalación de una placa de tipo fuente donde se espera una placa de tipo fregadero o viceversa produce una función de salida incorrecta o ausente del panel.Siempre confirme el tipo eléctrico de la placa instalada de su etiqueta antes de obtener un reemplazo.
Cuando una placa A16B-2202-0772 desarrolla una falla, los síntomas son visibles en el panel del operador.Las entradas que ya no se registran ️ presiones de botones que no producen respuesta CNC ️ o salidas permanentemente encendidas o permanentemente apagadas indican un fallo de la placa o un problema de cableado de campo.
La pantalla de diagnóstico PMC del CNC proporciona la herramienta de diagnóstico directa.La monitorización del registro de entrada mientras se opera físicamente cada interruptor confirma si la placa está recibiendo y transmitiendo la señal.
Si el PMC muestra el estado de entrada correcto cuando se activa el interruptor, la placa está funcionando para ese canal.
Si el PMC no muestra ningún cambio mientras se opera el interruptor y se confirma que el interruptor y el cableado están bien, el circuito de entrada de la placa para ese canal ha fallado.
Los fallos de salida se diagnostican de manera similar mediante el uso de la función de salida forzada del PMC para ordenar un estado de salida específico y confirmar en el panel si la lámpara o dispositivo correspondiente responde.
P1: Varios botones del panel del operador dejaron de funcionar después de un procedimiento de mantenimiento en el gabinete del controlador. El cableado parece intacto.
Los trabajos de mantenimiento en el gabinete del controlador pueden causar una perturbación involuntaria del conector.comprobar que todos los conectores entre el cableado del panel y el PCB de E/S están completamente instalados.
Un conector parcialmente sin asiento produce exactamente el patrón que usted describe... múltiples entradas fallando juntas.
Reinstalar todos los conectores, probar la función del panel, y si el fallo persiste con el asiento del conector confirmado, examinar la placa para detectar daños.
P2: Las lámparas indicadoras del panel se encienden permanentemente independientemente del estado de PMC. ¿Es un fallo de PCB de E/S o un fallo de cableado?
Las salidas permanentemente encendidas a pesar del estado correcto del PMC indican un cortocircuito en el circuito del conductor de salida o en el cableado.
Compruebe si el voltaje de alimentación común del circuito de la lámpara está en su nivel correcto ∙ una sobre tensión en la fuente puede hacer que las lámparas se iluminen a través de los circuitos de protección del conductor de salida degradados.
Si el voltaje de alimentación es correcto, se controlará el registro de salida del PMC para confirmar que el PMC está ordenando que las salidas se apaguen.
Si el comando PMC está apagado pero las lámparas permanecen encendidas, es probable que la sección del controlador de salida de la placa haya fallado.
P3: La máquina se inundó de líquido refrigerante y el panel del operador dejó de funcionar. ¿Se puede recuperar el A16B-2202-0772 después de la contaminación del líquido refrigerante?
La recuperación depende de la extensión de la contaminación y de la rapidez con que se aborde.Un tablero expuesto a la niebla del líquido de enfriamiento que aún no ha causado corrosión a menudo se puede limpiar con un limpiador de contacto seguro para dispositivos electrónicos y volver a usarlo después de secarlo a fondo.
Un tablero que ha estado sumergido o mojado durante un período prolongado suele mostrar rastros de corrosión que no pueden recuperarse completamente.
Inspeccionar con aumento después de la limpieza: la corrosión activa en las huellas de cobre o en los cables de los componentes es una señal de que la placa no es recuperable de manera fiable.
P4: ¿Cómo puedo confirmar el tipo de E/S (fuente o fregadero) de mi A16B-2202-0772 instalado antes de comprar un reemplazo?
La etiqueta de la placa instalada identificará el tipo de E/S en su línea de descripción o especificación.
Si la etiqueta está dañada, consulte la documentación eléctrica de la máquina. El tipo de PCB de E/S se especifica en la sección de configuración del controlador del manual de mantenimiento de la máquina.
Si no se dispone de ninguno de los dos, un técnico cualificado de FANUC puede determinar el tipo midiendo las características del circuito en los terminales de salida de la placa con el equipo de ensayo adecuado.
P5: Después de reemplazar esta placa, el CNC muestra un error de comunicación del panel del operador que no existía antes. ¿Qué podría estar mal?
Un error de comunicación en el panel del operador después de un reemplazo de la placa suele indicar uno de tres problemas: la placa de reemplazo tiene una configuración de dirección de enlace de E/S diferente a la original,un conector no está completamente conectado en la placa de repuesto, o la placa de repuesto tiene un fallo que genera una condición de error en el bus de enlace de E/S.
Compruebe la dirección de I/O Link y el asiento del conector primero.
Si ambos se confirman correctos, es posible que sea necesario cambiar la placa de repuesto.
