| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-2202-0762 |
Número de la parte:A16B-2202-0762 Las autoridades competentes de los Estados miembros deberán:
El fabricante:Corporación FANUC (Japón)

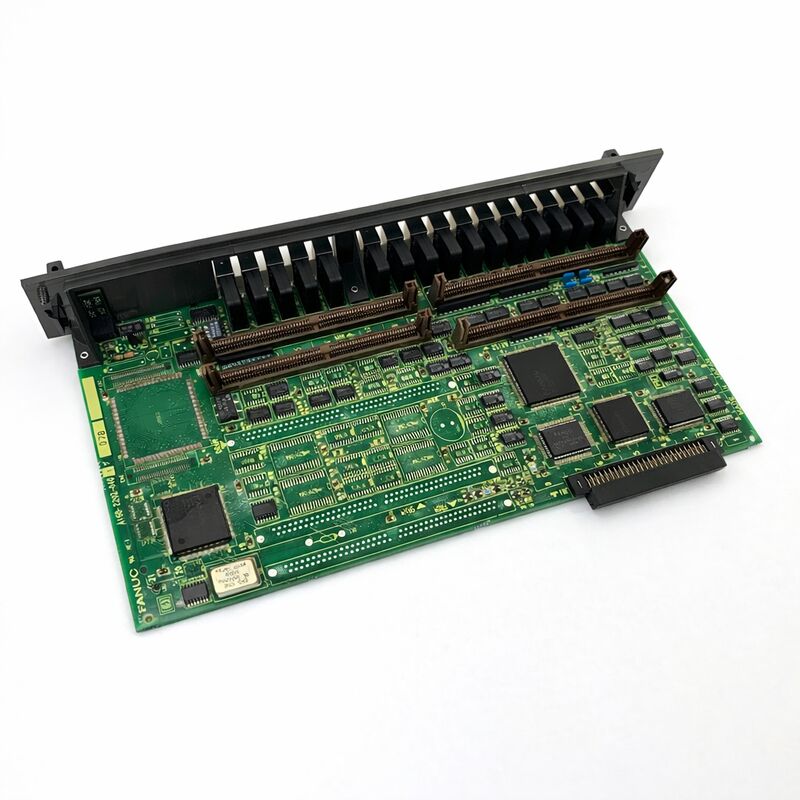

Tipo de producto:Placa de cableado del servoamplificador (PCB de la sección de potencia)
Serie del tablero:A16B-2202 Las condiciones de los productos
Aplicación:Modulos de servoamplificadores de la serie FANUC Alpha SVM
Función:PCB de fase de alimentación con conmutación de transistores, detección de corriente, conexiones de alimentación
El A16B-2202-0762 es una placa de cableado la placa de circuito impreso de la sección de potencia para la familia de SVM de la serie Alpha de FANUC (Módulo de amplificador de servo).cada módulo SVM contiene dos tableros: el PCB de control, que gestiona todo el procesamiento del servocontrol a nivel de señal, y la placa de cableado (también llamada placa base o placa de potencia), que alberga los transistores de potencia,circuitos de detección de corriente, y los terminales de conexión física para el bus de CC, la salida del motor y las señales auxiliares.
El A16B-2202-0762 es la placa de cableado que sirve a su configuración específica de módulo SVM dentro de esta arquitectura.
La serie A16B-2202 es la familia de placas de cableado de FANUC para la gama Alpha SVM una serie de placas que cubre un solo eje, dos ejes,y módulos de servoamplificadores de tres ejes en un amplio rango de corrientes nominal.
Las diferentes placas de esta serie se emparejan con PCB de control específicos para formar conjuntos completos de servoamplificadores.
El A16B-2202-0762 sirve al extremo de alta corriente de la gama de módulos servo Alpha de un solo eje, combinado con la tarjeta de control apropiada para formar un accionamiento de eje completo de alta potencia.
El papel de la placa de cableado en el módulo SVM es claramente distinto del papel de la tarjeta de control.
La tarjeta de control piensa, la placa de cableado actúa, la tarjeta de control calcula el comando de corriente y genera señales de conducción de puerta, los transistores de la placa de cableado ejecutan esos comandos,conmutando el voltaje del bus de CC para producir la corriente de salida del motor.
La corriente que fluye a través del motor, que puede ser de decenas de amperes, fluye a través de la placa de cableado.debe conducirse a través del disipador de calor del módulo, que está acoplado térmicamente a las superficies de montaje del transistor de la placa de cableado.
| Parámetro | Valor |
|---|---|
| Número de la parte | A16B-2202-0762 Las autoridades competentes de los Estados miembros deberán: |
| Fabricante | Corporación FANUC |
| Tipo de producto | Con un contenido de carbono superior o igual a 10%, pero no superior o igual a 20% en peso |
| Serie de tableros | A16B-2202 Las condiciones de los productos |
| Aplicación | Modulos de servoamplificador FANUC Alpha SVM |
| Entrada del bus de CC | 283 ∼ 325 V de corriente continua (desde PSM) |
| Función | Estadio de alimentación IGBT, detección de corriente, conexiones de alimentación |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Temperatura de almacenamiento | -20 ∼ 60°C |
| Condición disponible | Mediante el intercambio o reparación de módulos SVM completos |
La placa de cableado del módulo de servoamplificador Alpha se encuentra en la base física y eléctrica del motor.Las conexiones del bus de CC los rieles de alta tensión de CC del PSM que alimentan el motor terminan aquíLas conexiones de salida del motor también terminan aquí.
Los transistores IGBT de la placa de cableado cambian entre estos rieles para generar la salida de CA de tres fases que impulsa el servomotor.
Las placas de cableado modernas de la serie Alpha utilizan dispositivos IPM (Intelligent Power Module) que empaquetan los IGBT y sus circuitos de accionamiento de puertas en un módulo autónomo.
Algunas placas utilizan dispositivos IGBT discretos. Independientemente de la tecnología del transistor, la función de conmutación es la misma:seis transistores (en tres pares) controlan la salida trifásica al cambiar cada terminal del motor alternativamente al carril de bus de CC positivo y negativo.
El tiempo preciso y el ciclo de trabajo de estos interruptores, comandados por las señales de accionamiento de la puerta de la tarjeta de control superior, producen la corriente sinusoidal de tres fases que el motor necesita.
La detección de corriente en la placa de cableado mide las corrientes reales de fase del motor e informa de ellas a la tarjeta de control.
El circuito de corriente de la tarjeta de control compara la corriente comandada con la actual y ajusta el ciclo de trabajo de la unidad de puerta para minimizar el error.
Sin una detección precisa de corriente, el control de corriente de circuito cerrado se rompe.
Las placas de cableado de la serie A16B-2202 abarcan la gama de productos Alpha SVM desde los módulos de un solo eje más pequeños hasta las unidades de alta corriente de gran formato.Los números de las tarjetas reflejan el módulo específico al que sirven, el tamaño físico del módulo y la configuración del accionamiento (un eje, doble eje, tres ejes) varían en todas las series.
El A16B-2202-0762 está adaptado a una configuración SVM específica en este rango.Para identificar el tablero correcto se requiere el número completo de la pieza diferentes tableros de la serie A16B-2202 no son intercambiables, aunque parezcan físicamente similares.
Las clasificaciones de los transistores, el diseño de la interfaz térmica y la disposición de los conectores se adaptan al módulo de accionamiento específico al que sirven.
Cuando el A16B-2202-0762 falla, los síntomas suelen tener un carácter de etapa de potencia: alarmas de sobrecorriente, alarmas de fallo del transistor, alarmas de fase de salida faltantes, o en casos graves,apagado completo del accionamiento por cortocircuito IGBT.
Estas firmas de falla aparecen en la pantalla LED del accionamiento y también se informan como servo alarmas al CNC.
Las fallas de las tarjetas de control, por el contrario, producen códigos de alarma relacionados con el control, errores de comunicación, fallas de VRDY o alarmas relacionadas con parámetros.
La comprensión de esta distinción guía la decisión de reemplazo: una alarma de etapa de alimentación apunta a la placa de cableado, mientras que una alarma de control apunta a la tarjeta de control.
La confirmación de esta distinción ahorra el coste de reemplazar una tabla intacta.
La política de FANUC y la práctica habitual de los proveedores de servicios especializados en servoamplificadores es no suministrar la placa A16B-2202-0762 como una placa independiente.
El servomodulo Alfa se mantiene como unidad completa mediante el intercambio (un módulo renovado y probado para el defectuoso),a través de la reparación en el nivel de la unidad en la que se diagnostica el fallo específico y se sustituye el componente defectuoso, o mediante el reemplazo de módulos de transistores cuando el dispositivo IGBT en sí es el culpable.
Este enfoque de servicio a nivel de módulo existe porque la verificación adecuada de la placa de cableado requiere su funcionamiento bajo carga del motor como parte del módulo SVM completo.
Los transistores deben ser probados mediante el cambio de corriente del motor; la detección de la corriente debe ser verificada en comparación con la corriente del motor; la trayectoria térmica debe ser confirmada.Ninguno de ellos puede verificarse adecuadamente en un banco sin el conjunto completo del módulo y un motor conectado.
P1: La pantalla de alarma del módulo SVM muestra una alarma de sobrecorriente en un eje. La resistencia de enrollamiento del motor se ha medido y es correcta. ¿Es la placa de cableado el fallo probable?
An overcurrent alarm with a confirmed-good motor suggests either an IGBT fault on the wiring board (where a transistor has failed in a partially conducting state) or a current sensing fault (where the current sensing reports a higher current than actually flows).
Antes de concluir que es la placa de cableado,Verificar que el voltaje del bus de corriente continua desde el PSM se encuentra dentro de la especificación de 283V325V. Un bus de corriente continua de sobrevoltaje puede causar alarmas de sobrecorriente sin ningún fallo en la placa de cableado..
P2: Después de que un transistor IGBT falló en un cortocircuito en la placa de cableado, la protección del PSM se desencadenó y el fusible del bus de CC explotó. ¿Se puede reparar la placa de cableado reemplazando solo el módulo IGBT?
La sustitución de módulos de transistores es un enfoque de reparación legítimo para los proveedores de servicios especializados. the drive must be tested incrementally — first at reduced load and then at full load — to confirm that the replacement transistor performs correctly and that no other components were damaged by the short-circuit event.
Los condensadores del bus de corriente continua y cualquier componente de supresión de sobretensiones en el circuito del bus también deben inspeccionarse para detectar daños por el evento de falla.
La prueba de carga completa después de la reparación es esencial antes de devolver la unidad al servicio de producción.
P3: El ventilador de refrigeración del servomodulo se ha detenido. ¿Puede la unidad seguir funcionando temporalmente?
Los módulos Alpha SVM de FANUC están diseñados con márgenes térmicos que dependen del flujo de aire especificado desde el ventilador interno.Sin flujo de aire, las temperaturas de las uniones IGBT aumentan rápidamente bajo carga.
El funcionamiento continuo sin enfriamiento causará una falla térmica de los IGBT de la A16B-2202-0762 en poco tiempo potencialmente en minutos a plena carga.
El cambio de ventilador es un elemento de mantenimiento común para estas unidades, y los ventiladores generalmente están disponibles como componentes de repuesto individuales.
P4: La placa de cableado de un módulo SVM desmantelado está disponible. ¿Se puede verificar su funcionamiento antes de instalarla en una máquina de producción?
Sin ensayo en un módulo SVM completo con carga del motor, no se puede verificar adecuadamente el estado de la placa de cableado.
Los transistores IGBT pueden tener daños acumulados por fatiga térmica que no son visibles externamente y no se mostrarán en una medición de resistencia al frío.
Antes de confiar cualquier tablero de cableado recuperado en una aplicación de producción, debe ser sometido a pruebas de carga en una configuración completa de accionamiento por un especialista con el equipo de ensayo adecuado.
P5: ¿Qué opción de reparación o cambio de A16B-2202-0762 ofrece el mejor equilibrio entre costos y confianza para una máquina crítica para la producción?
El intercambio de un módulo reacondicionado y completamente probado por un defectuoso ofrece el mejor resultado para las máquinas críticas de producción.
El módulo renovado ha sido probado bajo carga de motor por un especialista con conocimientos institucionales de los modos de falla comunes.
El tiempo de inactividad total de la máquina se reduce al mínimo porque un módulo probado está disponible para su instalación inmediata.
La reparación a nivel de la placa es una opción de menor costo, pero requiere que el módulo defectuoso se elimine y se envíe para su reparación, creando una ventana de tiempo de inactividad más larga durante la cual la máquina no está disponible.
