| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-2202-0790 |
Número de la parte:A16B-2202-0790: el número de personas que han sido detenidas por el Estado miembro de origen.
El fabricante:Corporación FANUC (Japón)
Tipo de producto:El panel de entrada/salida del operador
Serie del tablero:A16B-2202 Las condiciones de los productos
Sistemas compatibles:FANUC Serie 16 / 18 CNC y compatible

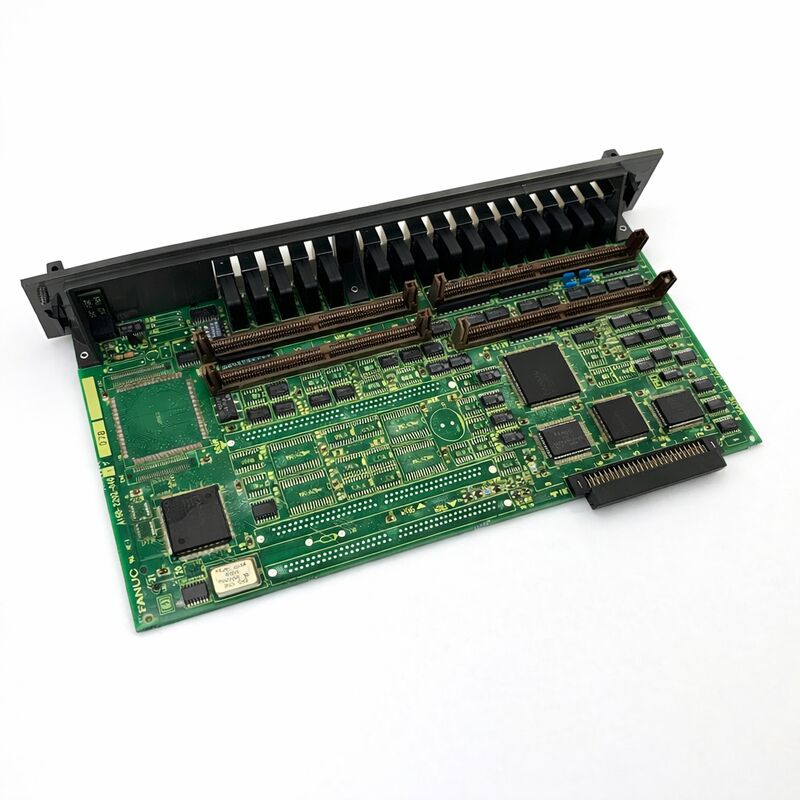

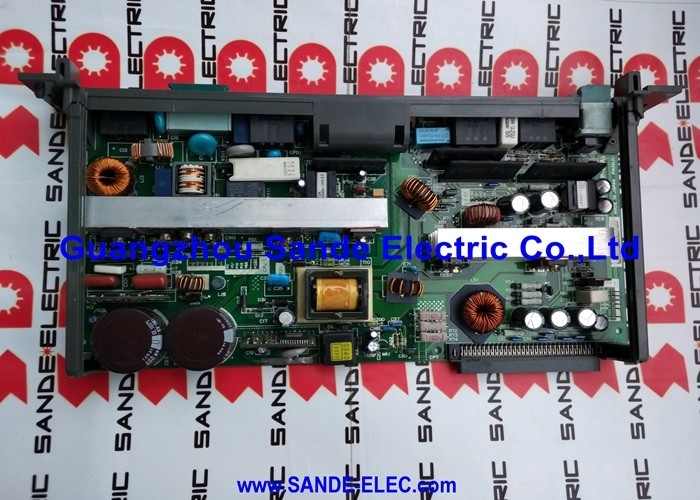

El A16B-2202-0790 es una placa de circuito impreso de I/O de panel de operador de la serie A16B-2202 de FANUC. This board belongs to the cluster of I/O interface PCBs in FANUC's Series 16 and 18 controller ecosystem that connect the CNC controller's PMC ladder program to the machine tool's operator panel hardware.
The A16B-2202 series covers a well-defined range of these I/O boards — different variants serve different input/output channel counts and electrical configurations — and the -0790 is one variant in this established family.
El propósito de una placa de E/S del panel del operador es directo: es la interfaz eléctrica entre el operador humano y el controlador CNC.
Cuando un operador presiona un botón de anulación de velocidad de alimentación, selecciona un modo en el interruptor de selección de modo o presiona el botón de inicio del ciclo, esas acciones físicas producen señales eléctricas.
El PCB de E/S recibe esas señales, las convierte en estados digitales y las presenta a los registros de entrada del PMC.El programa de escalera PMC lee estas entradas y responde al habilitar las funciones CNC apropiadas o conducir las salidas de la máquina apropiadas.
La trayectoria de retorno es igualmente importante. Cada lámpara indicadora del panel la luz de marcha del ciclo, el indicador activo del husillo, la luz de alarma se impulsa por la lógica de salida del PMC.Los circuitos de salida en el PCB I / O toman estos comandos de salida lógica y convertirlos en la corriente que ilumina las lámparas físicas.
| Parámetro | Valor |
|---|---|
| Número de la parte | A16B-2202-0790: el número de personas que han sido detenidas por el Estado miembro de origen. |
| Fabricante | Corporación FANUC |
| Tipo de producto | El panel de entrada/salida del operador |
| Serie de tableros | A16B-2202 Las condiciones de los productos |
| Sistemas compatibles | FANUC Serie 16 / 18 CNC y compatible |
| Aplicación | Interfaz digital de E/S del panel del operador |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Temperatura de almacenamiento | -20 ∼ 60°C |
| Humedad | 75% de RH máximo (no condensante) |
| Condición disponible | Nuevo (excedente) / Renovado / Reparado |
La relación entre el panel del operador y el controlador CNC está mediada enteramente a través del PCB de E/S. Esto es por diseño.
El cableado físico del panel de docenas o cientos de conductores individuales para interruptores, lámparas y selectores no se conecta directamente a la lógica principal del controlador CNC.Se conecta al PCB de I/OEl PCB de E/S proporciona el acondicionamiento de la señal, la protección y la interfaz eléctrica que convierte las señales de campo a niveles lógicos compatibles con el controlador.
Esta separación tiene varios propósitos.
El cableado de campo del panel puede transportar ruido, transientes de conmutación y acoplamiento cruzado de conductores de energía cercanos.
Los circuitos de entrada del PCB de E / S filtran y desafían estas señales para que el PMC reciba datos limpios y confiables.
Los circuitos de salida en el PCB de E/S impulsan las corrientes relativamente altas requeridas para las lámparas indicadoras ‡ corrientes que dañarían los circuitos lógicos del controlador si se conectaran directamente.
El PMC se comunica con el PCB de E/S a través del bus serie de enlace de E/S de FANUC.
Esta conexión en serie significa que la distancia física entre el gabinete del mando y el panel del operador no está limitada por la longitud de los cables de señal individuales.
El cable I/O Link transporta todos los datos del canal entre el controlador y el PCB de I/O como un flujo de datos serie de alta velocidad.
El PCB de E / S deserializa estos datos y conduce las salidas físicas en consecuencia.
Los fallos de la placa de E/S del panel del operador se encuentran entre los fallos más visibles para el operador en un sistema CNC.
El panel es la interfaz principal entre el operador y la máquina. Cuando la placa de E/S falla, la falla es inmediatamente obvia: los botones dejan de responder, los indicadores muestran estados incorrectos,o la máquina se niega a entrar en modo automático porque sus entradas de bloqueo de seguridad no se están leyendo correctamente.
Las pantallas de diagnóstico PMC del CNC son la herramienta de diagnóstico principal. Estas pantallas muestran el estado en vivo de cada dirección de E / S en el sistema.
Un técnico experimentado supervisa la dirección de entrada de un botón específico del panel mientras presiona y suelta el botón.
Si la dirección cambia de estado, el circuito de entrada para ese canal funciona. Si no lo hace, el fallo está en la placa, el cableado o el propio dispositivo del panel.
Las fallas múltiples de entrada o salida que ocurren juntas especialmente en un grupo de conectores sugieren fuertemente un fallo de la placa en lugar de un problema de cableado.
Los fallos de cableado individuales generalmente afectan una señal a la vez; los fallos de la placa tienden a afectar a múltiples canales que comparten un controlador de entrada o salida común.
La serie A16B-2202 contiene muchas variantes que sirven diferentes conteos de canales de E/S y tipos eléctricos.
Las variantes se distinguen por su número de entradas, número de salidas, si incluyen la función de salto de alta velocidad (HDI) y su tipo eléctrico (fuente o sumidero).
Para elegir el reemplazo correcto se requiere conocer el número exacto de pieza de la placa instalada.
La variante -0790 sirve su configuración específica de E/S dentro de la familia A16B-2202.Reemplazarlo con una variante de sufijo diferente incluso una con un número de canales similar .
Siempre la fuente de una coincidencia exacta número de pieza.
P1: El selector de modo del panel de la máquina y algunos botones de presión dejaron de responder después de un evento de rayo cercano. El CNC no muestra alarmas. ¿Podría el A16B-2202-0790 estar dañado?
Los eventos de rayos pueden introducir transientes de voltaje en los gabinetes de control a través del suministro eléctrico del edificio o a través de largos cables que corren desde el panel.Los PCB de E/S están directamente conectados al cableado de campo y pueden absorber energía transitoria de este camino.
Los circuitos de protección de entrada pueden haber fallado, dejando los canales de entrada no funcionales a pesar de que la placa está alimentada.
El CNC no muestra ninguna alarma porque el PMC todavía está funcionando, simplemente no está recibiendo las señales de entrada del panel.
El reemplazo de la junta es la respuesta apropiada.
P2: ¿Qué podría causar esto en el A16B-2202-0790?
Las salidas siempre encendidas con el estado lógico correcto de PMC (PMC que ordena que las salidas se apaguen) indican una sección de controlador de salida fallida en la placa.una sobre tensión en el suministro de luz, o simplemente el envejecimiento de los componentes.
Verificar que la tensión de alimentación de la lámpara se encuentra dentro de las especificaciones.
Si es correcto y el PMC está ordenando que las salidas se apaguen, los circuitos integrados del controlador de salida en la placa han fallado.
P3: La conexión I/O Link entre el controlador y el A16B-2202-0790 muestra una alarma de error de comunicación.
Un error de comunicación de enlace de E/S con un cable bueno confirmado puede ser causado por un conflicto de direcciones de enlace de E/S (si la placa fue recientemente reemplazada o reconfigurada),un circuito de interfaz de enlace de E/S defectuoso en la placa, o un problema con la interfaz de enlace de E/S en el lado del controlador.
Compruebe la configuración de la dirección de enlace de E/S en el tablero con los parámetros de asignación de E/S del CNC.
Si la dirección es correcta y la alarma persiste, el circuito de interfaz I/O Link de la placa puede haber fallado.
P4: Un técnico de mantenimiento trabajó recientemente dentro del gabinete de la máquina. Después, algunas funciones del panel fueron erráticas. No hay daños visibles aparentes. ¿Qué sucedió?
Las funciones erráticas del panel después de los trabajos del gabinete suelen indicar un conector parcialmente sin asiento.
El técnico puede haber perturbado accidentalmente un conector en el PCB de E/S durante el trabajo en el gabinete.
También compruebe si hay algún cable que haya sido desconectado o pellizcado accidentalmente.
En la mayoría de los casos, esto resuelve el problema sin un reemplazo del tablero.
P5: La máquina tiene un control 0i-TB, pero la documentación enumera el A16B-2202-0790 como una placa de la serie 16/18.
La compatibilidad con 0i-TB depende de la configuración de E/S del controlador.Algunos PCB de E/S de la familia A16B-2202 se utilizan en múltiples generaciones de controladores FANUC cuando la arquitectura de enlace E/S y el rango de direcciones son compatibles.
Confirmar la compatibilidad de la placa específica con la configuración 0i-TB revisando la documentación eléctrica de la máquina o consultando una referencia de servicio de FANUC.
Nunca instale una placa en una configuración en la que no se haya confirmado explícitamente la compatibilidad.
