| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-2202-0726 |
Número de la parte:A16B-2202-0726 Las autoridades competentes de los Estados miembros deberán:
El fabricante:Corporación FANUC (Japón)
Tipo de producto:Interfaz de PCB de E/S (placa DI/DO)
Serie del tablero:A16B-2202 Las condiciones de los productos
Descripción:En el caso de los vehículos de las categorías A, B y C, el valor de los valores de los valores de las categorías A y B se calculará en función de los valores de las categorías A y B.

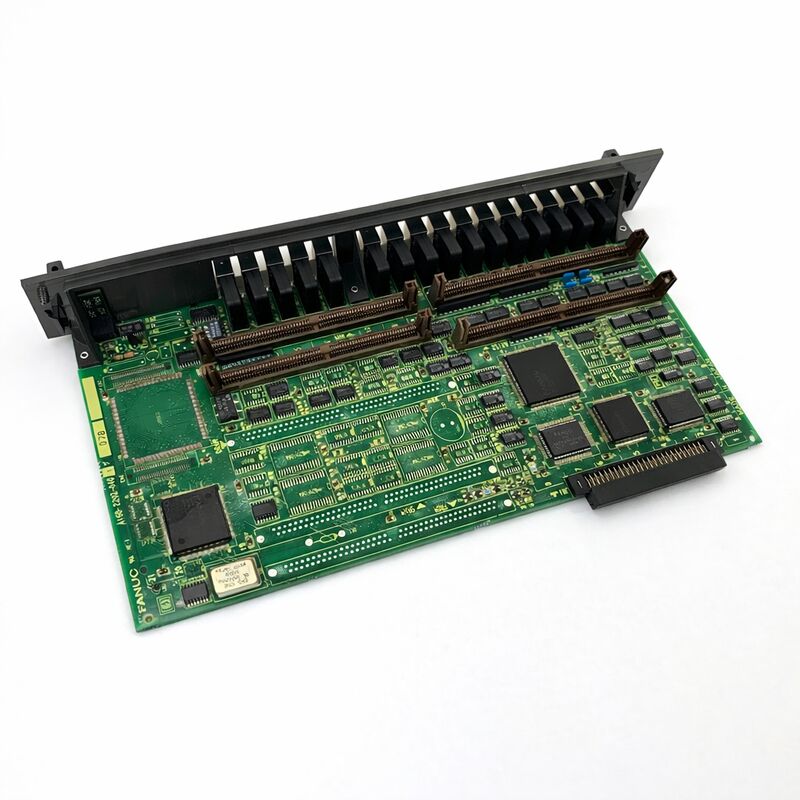

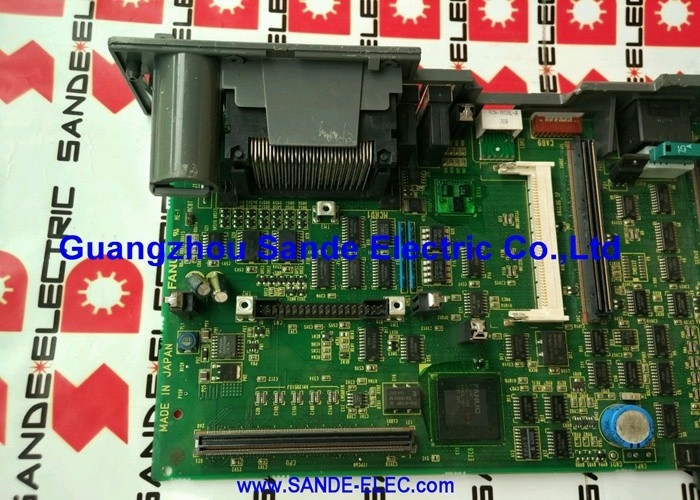

El A16B-2202-0726 es la placa de circuito impreso de interfaz I/O para los controladores CNC F16M y F16T de FANUC, las variantes de centro de mecanizado y centro de torneado de la serie 16-A.Proporciona la entrada digital discreta y la interfaz de salida entre el controlador CNC PMC (programable Machine Controller) y los dispositivos de campo de la máquina herramienta, con 104 entradas digitales y 72 salidas digitales a través de una sola placa.
The F16M and F16T controllers — successors to the earlier 16-A generation — were among the first FANUC CNC platforms to offer a genuinely high-capability control solution for production machining at competitive prices.
Ejecutaron el entorno de programación estándar FANUC, apoyaron el sistema de accionamiento Alpha y ofrecieron el tipo de rendimiento de mecanizado que requería la fabricación de piezas de precisión.
La placa de E/S es el componente que conecta toda esta inteligencia del controlador a la máquina física: el mecanismo de cambio de herramientas, el sistema de refrigerante, los interruptores de límite de eje, bloqueos de puertas, hidráulica,y todos los elementos de control discretos que hacen de un centro de mecanizado un sistema de producción completo.
La designación "W/O High-Speed Skip" es un identificador importante.
The high-speed skip function allows the CNC to detect a high-speed skip signal from an in-process gauging probe or touch sensor and immediately record the current axis position without the latency of the standard I/O scan.
El A16B-2202-0726 no incluye este circuito es la versión para máquinas que no requieren medición en proceso o aplicaciones de medición de alta velocidad.Su compañero con la función de skip es el A16B-2202-0725 (que lleva el mismo recuento de 104DI/72DO con la entrada de skip agregada).
| Parámetro | Valor |
|---|---|
| Número de la parte | A16B-2202-0726 Las autoridades competentes de los Estados miembros deberán: |
| Fabricante | Corporación FANUC |
| Tipo de producto | Interfaz de I/O con PCB |
| Serie de tableros | A16B-2202 Las condiciones de los productos |
| Sistemas compatibles | Serie 16-A F16M, F16T |
| Entradas digitales | 104 |
| Salidas digitales | 72 |
| Salto de alta velocidad | No incluido |
| Tipo de E/S | Tipo de sumidero (entrada/salida del sumidero NPN) |
| Tensión de la señal | 24 V de corriente continua |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Estatus de las personas | Discontinuado por el fabricante |
Un centro de mecanizado controlado por el F16M genera mucho tráfico de I/O. El bolsillo de la revista de herramientas confirma las entradas, el cambio automático de herramientas señala la secuencia de estado,los interruptores de flujo y nivel del sistema de refrigeración,, la posición del sistema de palets confirma, las entradas de fallas del transportador de chips, los sensores de presión hidráulica, las entradas de seguridad de la puerta entrelazadas y en el lado de salida,comandos de solenoide para todas las funciones neumáticas e hidráulicas, señales de válvula de refrigerante, luces indicadoras y salidas de arranque del ciclo.
Un centro de mecanizado completo puede utilizar fácilmente 60 ¢ 80 puntos de entrada y 40 ¢ 50 puntos de salida.
La capacidad de 104/72 del A16B-2202-0726 da al constructor de máquinas espacio para una máquina completa con espacio para opciones.
Las 72 salidas impulsan directamente las bobinas de relé de corriente continua de 24 V de la máquina, las válvulas solenoides y los circuitos de indicadores.
Cada circuito de salida tiene una corriente nominal definida, normalmente alrededor de 200mA por punto, que coincide con las especificaciones estándar de bobina de relé industrial y solenoide.
El exceso de este valor daña los transistores de salida. La fusión de salida de tamaño correcto y las cargas correctamente especificadas son aspectos importantes del diseño eléctrico de la máquina.
La función de salto de alta velocidad es relevante para máquinas equipadas con sondas de medición en proceso una sonda Renishaw o Heidenhain que mide la pieza mecanizada mientras está todavía en la máquina,sin quitarlo.
Cuando la sonda entra en contacto con la pieza de trabajo, genera una señal de salto. El CNC debe registrar la posición exacta del eje en el momento del contacto, con precisión de microsegundos,independientemente de dónde se encuentre el ciclo de exploración del PLC en ese momento.
La E/S estándar como el A16B-2202-0726
Para una sonda que mide una característica a velocidades de alimentación lentas, esta latencia podría ser aceptable.
Para una medición de alta precisión en el proceso a las velocidades de alimentación típicamente utilizadas en la producción, la latencia del escaneo de E/S estándar es demasiado grande y se requiere el circuito de salto de alta velocidad.
Si una máquina con el A16B-2202-0726 necesita una medición en proceso añadida más tarde, la placa de E/S debe cambiarse por el A16B-2202-0725 para obtener la entrada de salto de alta velocidad.
Esto es un cambio de hardware, no un cambio de parámetros.
Cuando la placa original falla, el reemplazo proviene de la cadena de suministro del mercado de repuestos.Tanto el 0726 (sin salto) como el 0725 (con salto) son cantidades conocidas con historial de servicio establecidoLos proveedores suelen almacenar ambas variantes.
El procedimiento de reemplazo es sencillo: cambio de placa física, confirmación de todos los asientos de los conectores y verificación funcional a través de la pantalla de diagnóstico de E/S del CNC.
There are no parameters specific to the I/O board that need to be configured — the PMC's I/O address assignments for this board are stored in the CNC's PMC parameters and survive the board swap unchanged.
P1: Varios puntos de salida en el A16B-2202-0726 han dejado de funcionar. Los comandos de salida del PMC se confirman correctos. ¿Falló la placa?
Múltiples puntos de salida muertos con comandos correctos de PMC son consistentes con el fallo del transistor de salida, generalmente causado por una sobrecorriente de un cortocircuito o retroceso inductivo en una carga conectada.
Compruebe si las salidas fallidas están en el mismo conector o comparten un retorno de tierra común.
Si los fusibles de salida están instalados para el grupo de puntos fallidos, revísenlos primero.la sección del controlador de salida de la placa ha fallado y se requiere el reemplazo de la placa.
P2: El CNC muestra alarmas de comunicación de I/O que involucran el A16B-2202-0726.
Después de volver a colocar el conector, compruebe el voltaje de alimentación de 24V DC a la placa de E/S. Una condición de bajo voltaje causa alarmas de comunicación que imitan el fallo de la placa.
Medir la fuente de alimentación en los terminales de entrada de 24 V de la tarjeta, no en la fuente de alimentación, para detectar caídas de voltaje en el cableado de alimentación.
También compruebe el cable de bus de E/S entre la placa de E/S y la placa principal del CNC para detectar cualquier daño o contacto suelto.
¿Puede el A16B-2202-0726 soportar un sistema de sondeo?
El A16B-2202-0726 no tiene el circuito de entrada de salto de alta velocidad requerido para la medición de precisión en el proceso.Para añadir medición en el proceso, la placa de E/S deberá sustituirse por la A16B-2202-0725 (que tiene la entrada de salto de alta velocidad).
El programa PMC de la máquina también necesita actualización para manejar la lógica de la sonda, y los parámetros CNC para la función de salto necesitan configuración.
P4: Algunas entradas en el A16B-2202-0726 están leyendo estados incorrectos de forma intermitente. El cableado a las entradas afectadas se ha comprobado y es correcto. ¿Está fallando la placa?
Intermitente de entrada errónea con el punto de cableado correcto confirmado a la entrada de filtro de degradación del condensador en la placa de envejecimiento.
Los condensadores de filtro de entrada suavizan las señales de entrada de 24 V antes de que lleguen a los aisladores ópticos.
A medida que los condensadores envejecen, su efectividad de filtrado disminuye, lo que permite que los transientes de ruido produzcan lecturas de entrada falsas.
Este síntoma es dependiente de la temperatura, y suele empeorar a medida que la placa se calienta en funcionamiento.
P5: Existe una máquina de sustitución A16B-2202-0726 de otra máquina del mismo modelo de la serie 16-A. ¿Se puede utilizar directamente?
Un A16B-2202-0726 de una plataforma de controlador idéntica es directamente intercambiable el tablero es un elemento estándar sin configuración específica de la máquina almacenada en él.
La asignación de direcciones de E/S del PMC para esta placa se almacena en los parámetros del PMC del CNC, no en la placa misma.
Después de instalar la placa de repuesto, los puntos de E/S deben funcionar sin cambios de parámetros.
Verificar a través de la pantalla de diagnóstico de E/S del CNC después de la instalación para confirmar que todas las entradas y salidas esperadas responden correctamente.
