| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-2202-0720 |
Número de pieza: A16B-2202-0720
Fabricante: FANUC Corporation (Japón)
Tipo de producto: Placa de E/S / Panel de Operador
Serie de la placa: A16B-2202
Entradas Digitales (DI): 104
Salidas Digitales (DO): 80
Salto de Alta Velocidad: Sí (HDI)
Sistemas Compatibles: FANUC Series 15 / 16 / 18 Modelo B y C

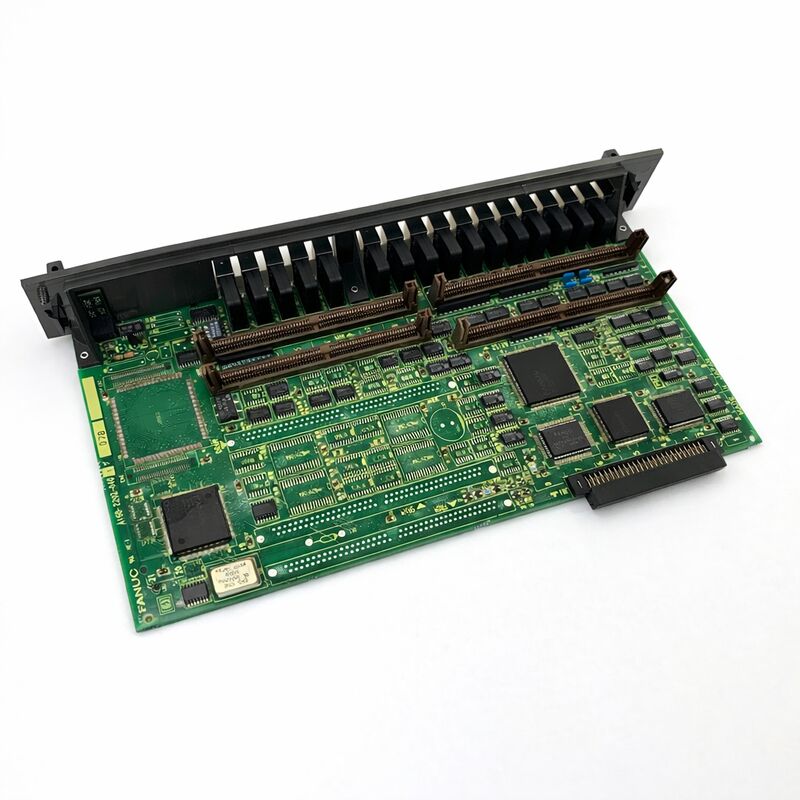

La A16B-2202-0720 es la placa de E/S de tipo fuente con 104 entradas / 80 salidas y capacidad de salto de alta velocidad para los sistemas CNC FANUC Series 16 y 18.
Es la variante con mayor recuento de E/S de la serie A16B-2202, proporcionando 104 canales de entrada digital y 80 canales de salida digital en una sola placa, junto con el circuito integrado de entrada digital de alta velocidad (HDI) que permite funciones de salto de alta velocidad para aplicaciones de palpado y medición en proceso.
En la arquitectura CNC de FANUC, la placa de E/S es el punto donde los dispositivos de campo físicos de la máquina se conectan al controlador CNC. Cada interruptor de límite, sensor de proximidad, válvula solenoide, bobina de relé e indicador del panel de la máquina debe conectarse al hardware de E/S antes de que la escalera del PMC pueda leerlo o controlarlo.
La A16B-2202-0720 proporciona los 104 + 80 canales que exigen las configuraciones de máquinas más grandes: centros de mecanizado con cambiadores automáticos de herramientas, sistemas de paletas y secuencias de fijación complejas acumulan rápidamente requisitos de E/S que las placas más pequeñas no pueden acomodar.
Esta placa se monta como una unidad de E/S independiente y se conecta a placas principales compatibles como la A16B-2202-0860 y la A16B-3200-0190. Se alimenta mediante unidades de fuente de alimentación dedicadas de la familia A16B-1212.
| Parámetro | Valor |
|---|---|
| Número de pieza | A16B-2202-0720 |
| Fabricante | FANUC Corporation |
| Tipo de producto | Placa de E/S de tipo fuente |
| Serie de la placa | A16B-2202 |
| Entradas digitales | 104 canales (DI) |
| Salidas digitales | 80 canales (DO) |
| Salto de alta velocidad | Sí — HDI (Entrada digital de alta velocidad) |
| Tipo de E/S | Tipo fuente (dispositivos de campo de sumidero de corriente) |
| Sistemas compatibles | FANUC Series 15 / 16 / 18 Modelo B y C |
| Placas principales compatibles | A16B-2202-0860, A16B-3200-0190 y otras |
| PSU compatible | Serie A16B-1212-053x / A16B-1212-087x |
| Origen | Japón |
| Temperatura de funcionamiento | 0 – 55 °C |
| Condición disponible | Nuevo (excedente) / Reformado / Reparado |
Cada función de la máquina que controla el PMC requiere al menos un punto de E/S. Una válvula hidráulica de cuatro vías requiere al menos dos salidas. Una puerta con interruptores de límite de abierto y cerrado requiere dos entradas. Un sensor de confirmación de cambiador de herramientas requiere una entrada por estación en algunas configuraciones.
Un cambiador automático de paletas añade otra capa de requisitos de E/S.
Las máquinas con requisitos de más de 100 E/S son comunes. Un centro de mecanizado horizontal típico con ATC y cambiador de paletas puede utilizar entre 60 y 80 salidas y entre 70 y 90 entradas en una configuración moderada.
Las 104 entradas y 80 salidas de la A16B-2202-0720 cubren este rango cómodamente como una solución de placa única.
La diferencia entre la -0720 (104 DI / 80 DO con salto) y la adyacente -0721 (104 DI / 72 DO con salto) son ocho canales de salida. Para máquinas con requisitos de salida elevados — sistemas ATC grandes, múltiples zonas de refrigeración, fijaciones multizona hidráulicas — las ocho salidas adicionales pueden ser la diferencia entre instalar las E/S en una placa y necesitar una placa adicional.
La entrada de salto de alta velocidad es un circuito eléctrico separado de las entradas digitales estándar. Está cableada para omitir el retraso del ciclo de escaneo del PMC y señalar directamente al interpolador de ejes del CNC. Esta ruta directa es lo que hace posible una respuesta sub-milisegundo a las señales de entrada de salto.
En aplicaciones de palpado, una sonda de medición de pieza genera una señal eléctrica cuando entra en contacto con la superficie de la pieza. El CNC debe capturar la posición exacta del eje en el momento del contacto.
Cualquier retraso entre la señal de la sonda y el bloqueo de posición — incluso unos pocos milisegundos — se traduce en un error de posicionamiento en el resultado medido.
El circuito HDI de esta placa elimina el retraso del ciclo de escaneo del PMC de esta ruta, proporcionando la respuesta sub-milisegundo que requiere un palpado preciso.
La misma entrada HDI se utiliza en la medición en proceso, donde un cabezal de medición toca una superficie mecanizada para verificar el cumplimiento dimensional a mitad de ciclo. También se utiliza para la medición de la longitud de la herramienta cuando se utiliza una sonda fija o una superficie de referencia como datum.
Sin HDI — que se encuentra en las variantes -0725 y -0726 de la misma serie — las funciones de salto solo se pueden realizar utilizando entradas digitales estándar, que están sujetas al retraso del escaneo del PMC. Para aplicaciones de palpado, esto es inaceptable.
La presencia de HDI distingue a esta placa como la opción correcta para centros de mecanizado equipados con sondas.
Las E/S de tipo fuente describen la dirección del flujo de corriente en los circuitos de entrada. En las placas de tipo fuente, la placa suministra corriente al dispositivo de campo. El dispositivo de campo — un sensor, interruptor de límite o botón — conecta la ruta del circuito a tierra (0V) cuando está activo.
Esto lleva la entrada a tierra y la placa detecta la activación.
Esta convención es opuesta a las E/S de tipo sumidero, donde la placa extrae corriente del dispositivo de campo.
La diferencia práctica está en cómo se configura el cableado de campo: el cableado de tipo fuente conecta la carga entre la salida de la placa y tierra, mientras que el tipo sumidero conecta la carga entre el voltaje de suministro y la entrada de la placa.
El cableado del panel debe coincidir con el tipo de placa. Confirme el tipo de E/S de la placa existente en su etiqueta antes de adquirir un reemplazo.
P1: El ciclo de palpado del centro de mecanizado produce mediciones inconsistentes. Las dimensiones medidas por la sonda varían más de lo esperado. ¿Podría ser defectuosa la A16B-2202-0720?
La inconsistencia en la medición de la sonda puede provenir del circuito de entrada HDI, el stylus o el cuerpo de la sonda, o los parámetros de desaceleración del eje.
Primero, confirme que la entrada de salto HDI está conectada al terminal correcto en esta placa, no a una entrada DI estándar. Si la conexión HDI está confirmada, verifique la calidad de la señal de disparo de la sonda con un osciloscopio: se requiere un disparo limpio y sin rebotes para mediciones consistentes.
Si el disparo es limpio y la conexión HDI es correcta, el circuito HDI de la placa debe ser probado por un técnico de servicio FANUC cualificado.
P2: Varias salidas de la máquina dejaron de funcionar después de una sobretensión. Las E/S restantes parecen normales. ¿Podría la placa estar parcialmente dañada?
Sí. Los ICs de controlador de salida DO en las placas de E/S son vulnerables a transitorios de voltaje. Una sobretensión puede dañar una o más secciones del controlador de salida mientras deja otras intactas.
Esto produce el patrón de fallos selectivos de salida mientras otros canales continúan funcionando.
Confirme qué canales de salida específicos han fallado y verifique si hay daños visibles en los componentes de la placa cerca de esas secciones de salida. La falla parcial de la placa por daños de sobretensión es un modo de falla común.
P3: La máquina tiene una configuración de E/S de 96 entradas / 64 salidas. ¿Puede la A16B-2202-0720 reemplazar la placa existente?
La A16B-2202-0720 proporciona 104 DI y 80 DO, más de lo que requiere la configuración existente. Los canales adicionales simplemente no se utilizan. Si la placa principal, la fuente de alimentación y el software son compatibles con la placa -0720, puede funcionar como reemplazo con los canales utilizados asignados a las señales existentes.
Confirme la compatibilidad del tipo de placa (fuente vs. sumidero, y compatibilidad de la placa principal) antes de proceder. Los canales no utilizados no causan ningún problema operativo.
P4: Se reemplazó la placa de E/S. Algunas entradas no responden correctamente a pesar de que el cableado de campo parece correcto. ¿Qué se debe verificar?
Después del reemplazo de la placa de E/S, confirme que la pantalla de diagnóstico en el CNC muestra la misma asignación de direcciones de E/S que espera el programa de escalera. Si la placa de reemplazo tiene una configuración de direcciones de E/S diferente, configurada por interruptores de hardware o parámetros, la escalera lee las señales de direcciones incorrectas.
Verifique la configuración de los interruptores DIP de la placa en comparación con la configuración de la placa original antes de encenderla.
La configuración de direcciones es un error común durante el reemplazo de la placa de E/S.
P5: ¿Cuál es la diferencia entre la A16B-2202-0720 y la A16B-2202-0725?
Ambas placas proporcionan 104 DI y 80 DO. La -0720 incluye el circuito de salto de alta velocidad (HDI); la -0725 no.
Si la máquina utiliza ciclos de palpado que requieren respuesta HDI, solo la -0720 proporcionará la precisión de medición requerida.
Si la máquina no utiliza palpado ni salto de alta velocidad, cualquiera de las dos placas es funcionalmente adecuada, aunque la -0720 proporciona la capacidad si se añade palpado más adelante.
