| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-2202-0682 |
Número de la parte:A16B-2202-0682 Las autoridades de los Estados miembros de la Unión Europea
El fabricante:Corporación FANUC (Japón)
Tipo de producto:Los componentes de las placas de transmisión de energía del amplificador de husillo (placas de transmisión)
Serie del tablero:A16B-2202 Las condiciones de los productos

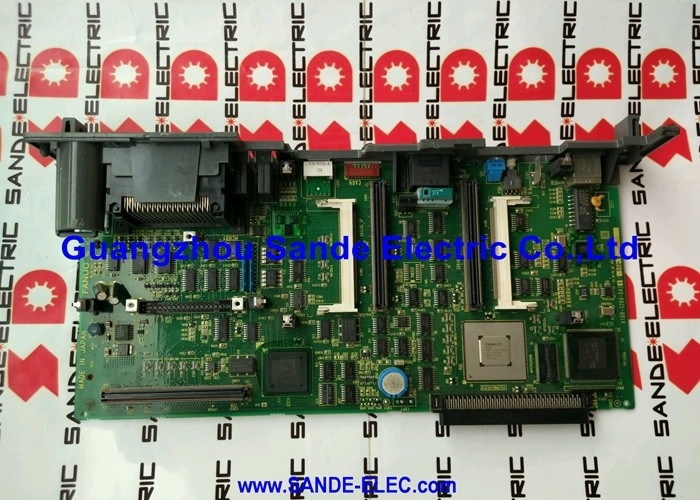

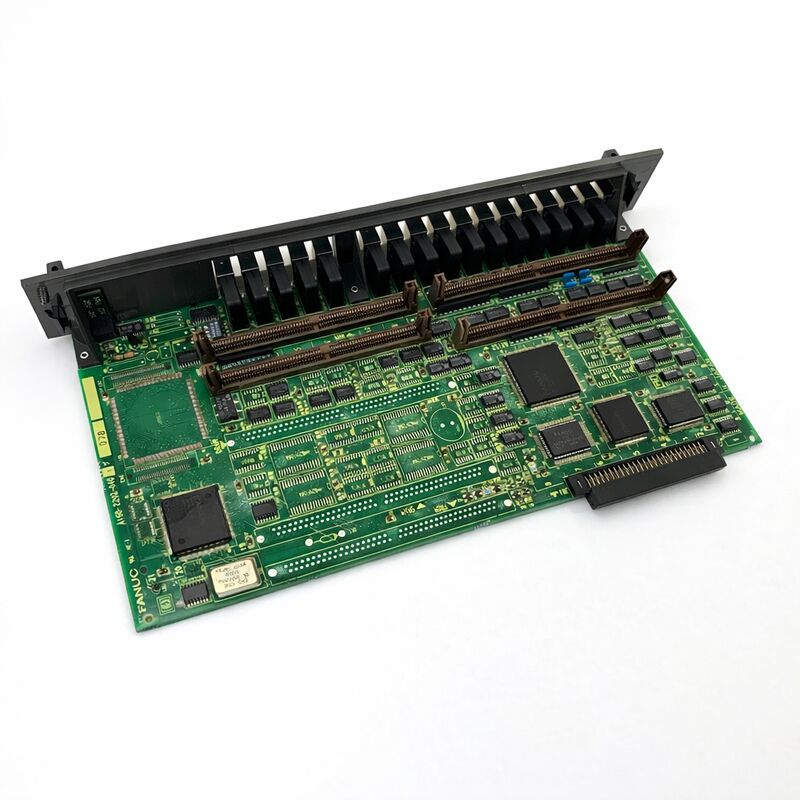

El A16B-2202-0682 es la placa de cableado de alimentación la placa de accionamiento dentro del módulo de amplificador de husillo A06B-6082-H211 Alpha SPMC-11 de FANUC.
En la arquitectura de dos placas del SPMC-11, esta es la etapa de alimentación: el PCB que lleva el circuito de transistores de alta corriente, detección de corriente,y las conexiones físicas de alimentación al bus de CC y al motor del huso.
El PCB de control emparejado A20B-2001-0781 maneja toda la inteligencia a nivel de señal; el A16B-2202-0682 ejecuta los comandos actuales que recibe.
El SPMC-11 (Módulo de amplificador de husillo C, 11 kW) forma parte de la línea de productos de husillos Alpha C de FANUC, una gama de accionamientos diseñada para centros de mecanizado compactos, centros de torneado,y tornos que requieren un amplificador de husillo autónomo en un formato de módulo de 90 mm estrecho.
Se encuentran comúnmente en máquinas CNC Leadwell, centros de mecanizado FANUC Robodrill y otras máquinas herramienta compactas,el módulo SPMC-11 impulsa los motores de husillo de CA de las series αC6 y αC8 utilizando la interfaz de tipo 1 ′′ el enlace de comunicación serie estándar entre el CNC y el accionamiento del husillo.
La corriente de salida nominal de 48A de la placa de accionamiento corresponde a la corriente continua nominal de 13.2kW del SPMC-11.esta placa maneja las corrientes de conmutación de transistores que generan la salida de tres fases de frecuencia variable que impulsa el motor del husillo.
La anchura del módulo de 90 mm coloca el SPMC-11 entre los módulos de husillo más estrechos uno externo) más un disipador de calor externo gestionar la carga térmica dentro de esta huella compacta.
| Parámetro | Valor |
|---|---|
| Número de la parte | A16B-2202-0682 Las autoridades de los Estados miembros de la Unión Europea |
| Fabricante | Corporación FANUC |
| Tipo de producto | Tabla de cableado de la potencia del amplificador de husillo |
| Serie de tableros | A16B-2202 Las condiciones de los productos |
| Modulo compatible | A06B-6082-H211 (SPMC-11) El contenido de A06B-6082-H211 (SPMC-11) es el contenido de A06B-6082-H211 (SPMC-11) |
| PCB de control asociado | A20B-2001-0781 Las disposiciones de la presente Directiva se aplican a las empresas que: |
| Clasificación de potencia del módulo | 13.2 kW (30 minutos) |
| Entrada del bus de CC | 283 ⋅ 325 V de corriente continua |
| Corriente de salida nominal | 48A |
| Motor compatible | Las mediciones de la concentración de los gases de efecto invernadero se realizarán en el momento en que se produzca el efecto invernadero. |
| Ancho del módulo | 90 mm |
| Tipo de interfaz | Tipo 1 (serial) |
| Refrigerador | Ventiladores internos + externos, disipador de calor externo |
| Las versiones de software | No se considerará compatible con el presente Reglamento. |
| Origen | Japón |
| Estatus de las personas | Suspendió su producción |
El SPMC-11 separa su electrónica en dos capas funcionales.Procesar la retroalimentación del sensor de posición del motor, maneja la comunicación en serie con el CNC, y genera las señales de accionamiento de la puerta que necesita la placa de alimentación.
El A16B-2202-0682 recibe estas señales de puerta y las utiliza para cambiar sus transistores, convirtiendo el bus de 283 ¢ 325V DC en la salida de CA de tres fases de frecuencia variable que acelera, corre,y desacelera el motor del husillo.
Esta separación es deliberada desde el punto de vista arquitectónico: los accionamientos del husillo deben soportar demandas muy diferentes: el husillo debe acelerarse de cero a la velocidad máxima en segundos,mantener una velocidad constante bajo cargas de corte variables, y desacelerar igualmente rápido para cambios rápidos de herramientas.
Todo esto requiere la capacidad de cambiar corrientes muy grandes hasta 48A en el SPMC-11 con un tiempo preciso.Colocar los componentes de alta corriente en una placa de alimentación dedicada los mantiene físicamente separados de los circuitos de control de nivel de señal más delicados.
Los transistores de la placa de alimentación también manejan el ciclo de frenado regenerativo.La placa de energía del SPMC-11 gestiona este flujo de energía bidireccional en coordinación con el PSM.
El módulo SPMC-11 está disponible en tres variantes de software: #H510, #H511 y #H512.
Estas versiones no son intercambiables, implementan diferentes conjuntos de características y admiten diferentes configuraciones de motor y retroalimentación.
El #H512 es la última versión y sustituye al #H510 y al #H511.
Cuando se adquiere un módulo de repuesto o se organiza un servicio de reparación, es esencial especificar el sufijo correcto.Un módulo con el sufijo de sufijo incorrecto instalado en una máquina generalmente producirá códigos de alarma relacionados con la incompatibilidad de parámetros de husillo o errores de configuración de retroalimentación.
Antes de ordenar, identifique el sufijo de la etiqueta del módulo y especifíquelo al proveedor.
Cuando el SPMC-11 genera una alarma de husillo, la naturaleza del código de alarma indica si el fallo se encuentra en la placa de alimentación o en la placa de control.
Las fallas de las placas de alimentación se manifiestan como alarmas de sobrecorriente, códigos de fallas de IPM (módulo de transistor) o pérdida completa de la salida del motor del eje.
Las fallas de los paneles de control se manifiestan como errores de comunicación en serie (códigos de alarma C0, C1, C2), errores de señal del codificador de posición o alarmas relacionadas con parámetros.
Las pantallas LED gemelas del módulo, una para cada sección de la placa, son la primera referencia de diagnóstico.
P1: El SPMC-11 muestra una alarma de sobrecorriente (típicamente código de alarma 12). El aislamiento del enrollamiento del motor ha sido probado y es bueno. ¿Es el A16B-2202-0682 el fallo?
Si se confirma que el aislamiento del motor es bueno y la alarma persiste, el módulo de transistores de la placa de alimentación es la falla más probable.W) desde el módulo y el mando del husilloSi la alarma 12 se aclara ahora, la falla está en el motor o el cable del motor.
Si la alarma 12 sigue ocurriendo con el motor desconectado, es probable que el transistor del A16B-2202-0682 haya fallado.
P2: Está disponible un módulo de reemplazo SPMC-11 con el sufijo #H512, pero el original era #H511.
El #H512 reemplaza al #H511 y es generalmente compatible como reemplazo. Sin embargo, verifique el tipo de motor del eje y la configuración de retroalimentación con las combinaciones compatibles del #H512.En la mayoría de las aplicaciones de motores αC6 y αC8 estándar, el #H512 funciona correctamente como sustituto directo del #H511.
El #H510 es una versión anterior que #H512 también reemplaza típicamente, pero siempre confirme con la documentación del fabricante de la máquina para cualquier diferencia de características específicas de la aplicación.
P3: El ventilador de enfriamiento externo del módulo se ha detenido. ¿Puede el huso continuar en producción limitada mientras se obtiene un ventilador de reemplazo?
El funcionamiento sin el ventilador de refrigeración externo debe evitarse en cualquier otro momento que no sea en los intervalos más cortos.Los transistores de la A16B-2202-0682 generan calor sustancial en las corrientes del eje involucradas en el corte.
Sin el ventilador externo, la temperatura del disipador aumenta rápidamente bajo carga.
Se debe obtener inmediatamente un ventilador de reemplazo y se debe suspender el uso del husillo en la producción hasta que se reemplace el ventilador.
P4: La pantalla de alarma del husillo muestra códigos C0, C1 o C2. Estos son errores de comunicación en serie. ¿Es la A16B-2202-0682 la causa?
Los códigos de alarma C0, C1 y C2 son errores de comunicación en serie entre el CNC y el módulo del huso ̇ se originan en la placa de control (A20B-2001-0781), no en la placa de alimentación.
Primero compruebe la conexión del cable de comunicación serial JA7B entre el CNC y el SPMC-11.
Si la alarma persiste, el panel de control es el componente sospechoso, no el A16B-2202-0682.
P5: El A16B-2202-0682 no está disponible por separado del módulo completo. ¿Cuáles son las opciones de reparación cuando la placa de alimentación ha fallado específicamente?
Los proveedores especializados en reparación de unidades FANUC ofrecen el reemplazo de módulos de transistores dentro del módulo SPMC-11 sustituyendo el dispositivo IPM específico fallido en lugar de todo el módulo.Esta es una opción rentable cuando el transistor ha fallado en aislamiento sin daños catastróficos en los circuitos circundantes.
Para las unidades en las que la falla del transistor ha causado daños secundarios, un intercambio completo del módulo es el camino más confiable.Ambas opciones requieren que el módulo SPMC-11 completo sea evaluado por la instalación de reparación..
