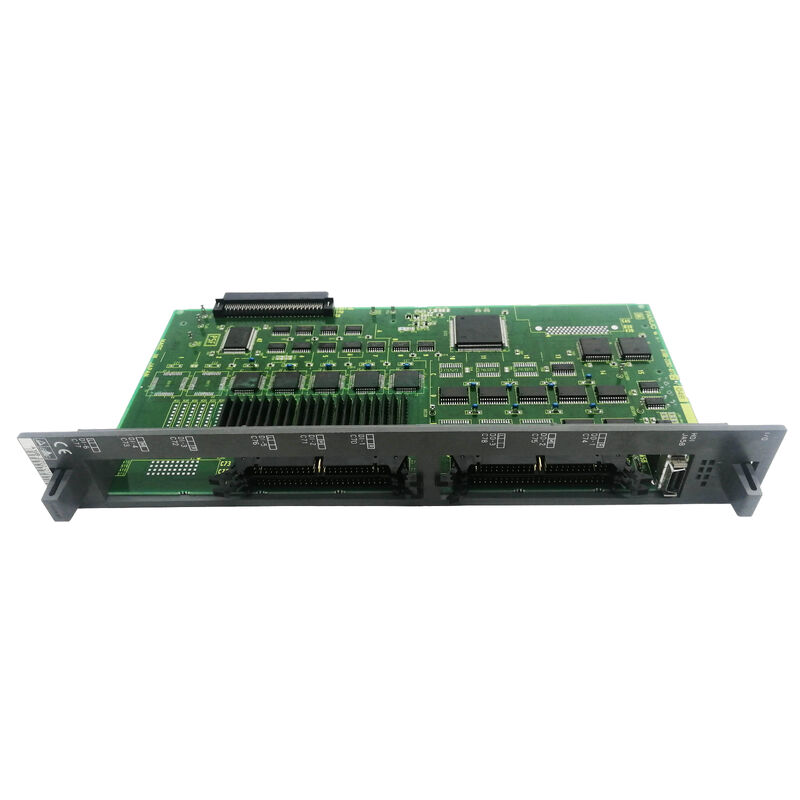

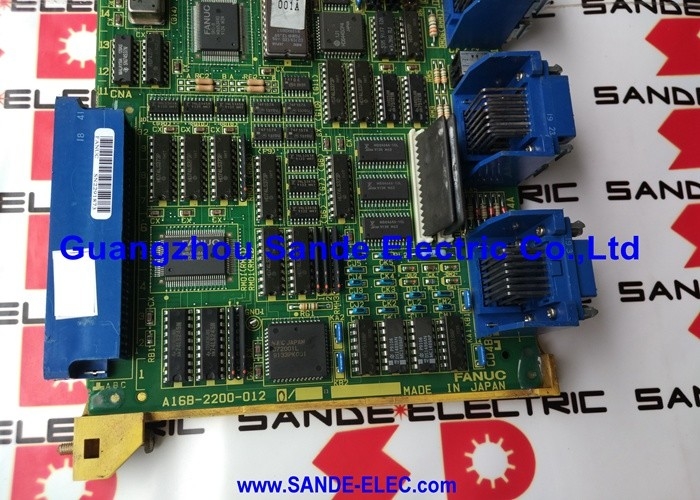

A16B-2202-0571 | Placa de CPU secundaria FANUC serie 15-B: CPU F15-M / F15-T / SUB C / Centro de mecanizado y torneado CNC

Serie 15-B: plataforma CNC de alto rendimiento de FANUC

La Serie 15-B de FANUC fue el sistema CNC insignia para aplicaciones exigentes de mecanizado complejo y multieje. Ubicado por encima de la Serie 16/18 en la línea de FANUC, el 15-B proporcionó el recuento de ejes, la potencia de procesamiento y la capacidad de interpolación avanzada necesarios para:

Centros de mecanizado complejos de 5 ejes (F15-M):Contorneado simultáneo de 5 ejes, troqueles y moldes de alta precisión, mecanizado de componentes aeroespaciales.

Centros de torneado multitorre y multihusillo (F15-T):Múltiples torretas, subhusillo, eje Y y funciones de transferencia de piezas que requieren un alto número de ejes y secuencias PMC complejas.

La "B" en la Serie 15-B identifica la generación de hardware: la plataforma 15 de segunda generación con arquitectura de procesador actualizada y rendimiento mejorado de servo y husillo en comparación con la 15-A anterior.

Información clave del producto

Sub CPU: el socio de procesamiento para ejes extendidos

FANUC Serie 15-B utiliza una arquitectura de procesamiento distribuido. La placa de CPU principal maneja las funciones principales del CNC: interpolación de código G, ejecución de escalera PMC, visualización y comunicación. Cuando el sistema está configurado para un número elevado de ejes, la placa de CPU secundaria amplía esta capacidad:

Procesamiento de eje independiente:La CPU secundaria toma posesión de los servoejes adicionales, generalmente aquellos que están más allá de la capacidad básica de la CPU principal. Ejecuta su propio comando de posición y procesamiento de retroalimentación para estos ejes extendidos con un ancho de banda de servo loop completo.

Operación paralela:La subCPU funciona en paralelo con la CPU principal. Mientras la CPU principal procesa los ejes bajo su control, la CPU secundaria procesa simultáneamente sus ejes asignados. Ambas CPU se sincronizan a través del bus CNC compartido, presentando al operador un sistema multieje unificado y sin interrupciones.

Designación "Sub C":La "Sub C" en la descripción del producto identifica el nivel de capacidad de esta sub CPU. La Serie 15-B ofrecía múltiples variantes de sub CPU en diferentes niveles de procesamiento; el nivel C corresponde a una capacidad de procesamiento específica dentro de la familia de sub CPU 15-B.

Escenarios de aplicación

Fallo de CPU secundaria del centro de mecanizado de 5 ejes Serie 15-M:Un centro de mecanizado F15-M desarrolla alarmas específicamente en los ejes 4.º y 5.º (los ejes manejados por la subCPU) mientras X, Y, Z continúan funcionando normalmente. El A16B-2202-0571 se identifica como la falla. El reemplazo restablece el funcionamiento de 5 ejes.

Mantenimiento de la sub CPU del torno de torreta múltiple Serie 15-T:Un centro de torneado de doble torreta F15-T con subhusillo se somete a renovación del sistema de control. El A16B-2202-0571 se reemplaza junto con la placa principal de la CPU para una renovación integral del sistema.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre A16B-2202-0571 (Sub CPU) y A16B-3200-0060 (CPU principal) para la Serie 15-B?

La A16B-3200-0060 es la placa base de la CPU principal: la placa central a la que se conectan todas las demás placas y se encarga de las funciones principales del CNC. La A16B-2202-0571 es la placa de CPU secundaria: una placa de procesador secundaria que extiende el número de ejes más allá de la capacidad base de la CPU principal. Ambos deben estar presentes y funcionales para que un sistema multieje Serie 15-B completamente configurado funcione correctamente.

P2: ¿El A16B-2202-0571 funciona en configuraciones 15-M y 15-T sin modificaciones?

Sí. La descripción de la placa confirma "PCB - TARJETA SUB CPU 15M/T / F15B"; sirve para ambas configuraciones. El programa PMC y los parámetros del eje CNC definen qué ejes y funciones se asignan a la subCPU, no a la placa de hardware en sí. No se necesita ninguna modificación en la placa para cambiar entre las configuraciones de mecanizado y torneado.

P3: ¿Reemplazar A16B-2202-0571 requiere una copia de seguridad de los parámetros del eje secundario de la CPU?

Los parámetros CNC para los ejes controlados por la CPU secundaria se almacenan en los módulos de memoria SRAM principales de la Serie 15-B, no en la placa de la CPU secundaria. Reemplazar el A16B-2202-0571 no afecta los datos de parámetros almacenados. Sin embargo, como medida de precaución, siempre realice una copia de seguridad completa de los parámetros antes de realizar cualquier mantenimiento en la placa principal o en la placa secundaria de la CPU.

P4: ¿El A16B-2202-0571 es específico de la Serie 15-B o también se utiliza en la Serie 15-A?

La descripción del producto especifica explícitamente "F15B", el 15-B (segunda generación de hardware). La Serie 15-A utilizó una arquitectura de hardware diferente. A16B-2202-0571 es la placa de CPU secundaria de 15 B y no es compatible con sistemas de 15 A.
