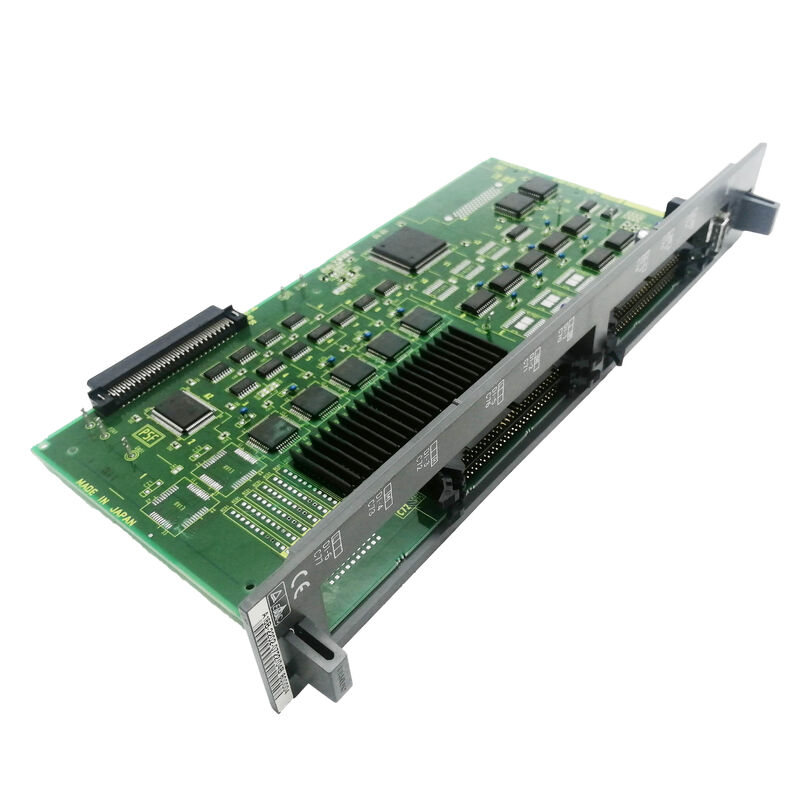

A16B-2202-0435 ∙ FANUC Alfa tarjeta de control de SPM ∙ Serie A06B-6088 / SPM-15 a SPM-55 / 043x Familia de tarjetas de control

A06B-6088 La serie de SPM alfa de base

El A06B-6088 es la familia de módulos de potencia de husillo de la serie Alpha de FANUC, la serie de amplificadores de husillo que se encuentra en miles de máquinas herramientas CNC construidas durante la era Alpha.Sus seis potencias clasificadas cubren una amplia gama de motores de husillo:

Todos los módulos de esta gama utilizan la misma tarjeta de control. La tarjeta de control A16B-2202-0435 de la familia de tarjetas de control 043x es una de las tarjetas válidas para estos módulos.

Información clave sobre el producto

Compatibilidad de software y motor

CNC Electronics señala que los módulos de la serie A06B-6088 SPM vienen con el sufijo #H50x que denota diferentes programas: a saber, #H500, #H501 y #H508." Estas variantes de software determinan qué familia de motores del eje puede conducir el módulo:

• H500: Compatibilidad con el motor estándar
• H501: Compatibilidad extendida o alternativa con el motor
• H508: Variantes adicionales del motor

Al obtener A16B-2202-0435, confirme a partir de la placa de identificación del módulo de husillo instalado qué versión de software #H50x está instalada y confirme que la placa de repuesto lleva software compatible.

Escenarios de aplicación

Fallo de la tarjeta de control del módulo de eje SPM-22:Un FANUC Alpha SPM-22 (A06B-6088-H222) presenta un fallo en la regulación de la velocidad del husillo. El husillo funciona pero a una velocidad incorrecta sin responder a las órdenes CNC.La tarjeta de control A16B-2202-0435 se identifica como la fallaLa sustitución por una versión del software correspondiente restaura la regulación de la velocidad.

Reemplazo de la tarjeta de control SPM-30:El módulo de eje de 30 kW de un centro de mecanizado grande requiere una tarjeta de control.El A16B-2202-0435 sirve al SPM-30 (A06B-6088-H230) de la misma manera que las clasificaciones de SPM más pequeñas la misma tarjeta de control maneja el módulo de 30kW.

Preguntas frecuentes

P1: ¿Es el A16B-2202-0435 directamente intercambiable con el A16B-2202-0432?

Ambos están en la familia A16B-2202-043x y sirven la posición de la tarjeta de control de la serie A06B-6088 SPM.la versión de software específica de cada tabla puede diferir y la versión de software determina la compatibilidad del motorAntes de reemplazar A16B-2202-0432 por A16B-2202-0435 (o viceversa), confirme que ambas placas llevan la misma variante de software (#H500, #H501 o #H508) que el módulo de husillo instalado.

P2: ¿Qué placas internas se encuentran dentro de un módulo SPM típico A06B-6088 junto con A16B-2202-0435?

Un módulo típico de SPM A06B-6088 contiene:

• Tarjeta de control: A16B-2202-043x (o A16B-2203-033x)
• PCB de potencia/placa base: A20B-1006-0480 a través de A20B-1006-0690 (varía según la potencia nominal)
• El sistema de control de las emisiones de gases de efecto invernadero se utilizará en el caso de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero.
• Tabla de señalización adicional: A16B-2203-0332 en algunas configuraciones

P3: ¿Qué códigos de alarma de eje CNC indican que la tarjeta de control A16B-2202-0435 ha fallado?

alarmas SP07 (desviación de velocidad), SP08 (error de comunicación en serie del husillo), SP24/SP25 (alarma IPM por comandos incorrectos del accionamiento de la puerta),y SP30/SP41 (error de velocidad) pueden deberse a fallos de la tarjeta de controlEliminar las causas externas (motor, codificador, cableado) antes de concluir que la tarjeta de control ha fallado.

P4: ¿El reemplazo de A16B-2202-0435 requiere algún cambio de parámetros?

No. Los parámetros del eje se almacenan en la memoria principal del CNC. Después de montar la tarjeta de control de reemplazo, el CNC recarga los parámetros del eje automáticamente a través del enlace del bus del eje serie.Verificar la precisión de la velocidad del husillo y la orientación de funcionamiento si la máquina utiliza la orientación del husillo antes de volver a la producción.

P5: ¿Qué significa la interfaz "tipo 1" para la serie A06B-6088 SPM?

El tipo 1 utiliza el sensor M estándar y la retroalimentación del codificador de posición del motor del husillo.Esto contrasta con el "Tipo 2" (serie A06B-6088-H3xx), que es una generación posterior de firmware con software de motor diferente pero la misma familia de hardware.
