| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-2202-0421 |

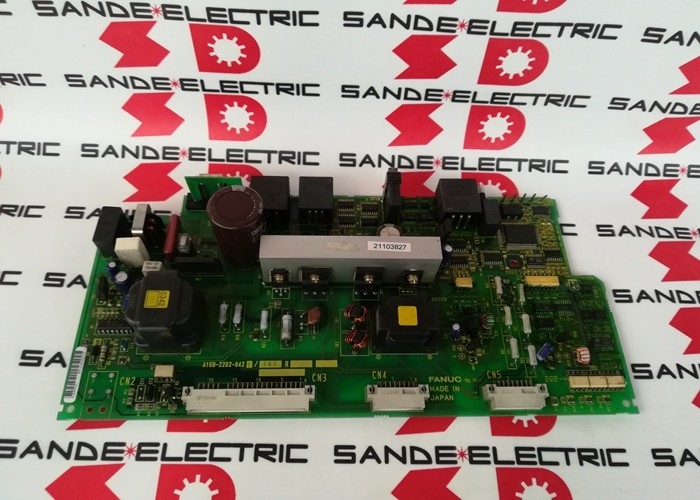

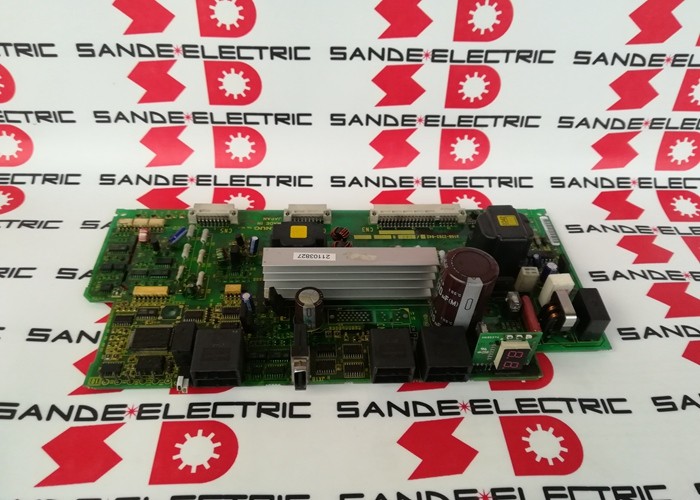

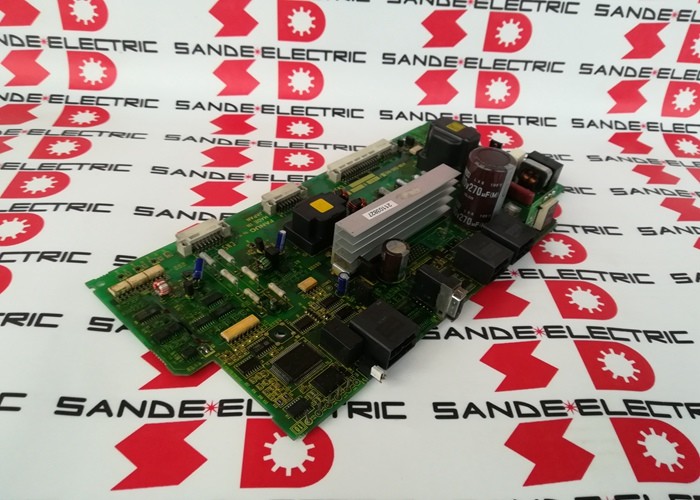

La FANUC A16B-2202-0421 es la placa de cableado para la serie Alpha PSM (módulo de fuente de alimentación) A06B-6087 de FANUC, el componente que determina cuánta energía eléctrica está disponible para los variadores de servo y husillo en el gabinete de variadores de una máquina herramienta CNC FANUC.
Todo lo demás en el sistema de accionamiento depende del correcto funcionamiento del PSM: los módulos amplificadores de servo no pueden conmutar la corriente del motor sin voltaje en el bus de CC, y el amplificador de husillo no puede hacer funcionar el husillo. El PSM es genuinamente la base del sistema de accionamiento, y la placa de cableado A16B-2202-0421 es el corazón de conversión de potencia del PSM.
La familia PSM A06B-6087 cubre los módulos de fuente de alimentación de la generación Alpha de 15 kW a 55 kW de potencia continua (los sufijos "15" a "55" indican las potencias nominales en kilovatios).
Este rango — PSM-15 a PSM-55 — cubre la mayoría de las máquinas herramienta CNC de producción construidas durante las décadas de 1990 y 2000, desde tornos compactos de 2 ejes hasta grandes centros de mecanizado de 5 ejes con múltiples ejes de servo de alta potencia más un potente motor de husillo.
La placa de cableado común en este rango es la A16B-2202-0421, lo que la convierte en una de las placas más aplicables en el ecosistema de servicio de variadores Alpha.
El diseño de regeneración de potencia del PSM A06B-6087 es una característica de ingeniería notable.
Cuando los motores de servo desaceleran — deteniendo una mesa pesada o un eje de movimiento rápido — la energía cinética almacenada en esa masa en movimiento debe ir a alguna parte.
En una fuente de alimentación de tipo resistencia, esta energía se quema como calor en una resistencia de frenado. En el diseño de PSM regenerativo que utiliza la placa de cableado A16B-2202-0421, los amplificadores de servo devuelven esta energía a través del bus de CC al PSM, que la invierte y la devuelve a la red eléctrica de CA.
El resultado es un sistema de accionamiento más eficiente energéticamente y la eliminación de la carga térmica de las resistencias de frenado, importante en gabinetes con refrigeración limitada.
| Parámetro | Valor |
|---|---|
| Rango de PSM compatible | PSM-15 a PSM-55 (serie A06B-6087) |
| Voltaje de entrada | 200–240 VCA, trifásico |
| Tipo de regeneración | Regeneración de potencia (devuelve energía a la red) |
| Revisión | Usado a partir de la Revisión 05D en adelante |
| Serie | A16B-2202 |
| Estado | Descontinuado — repuesto disponible |
| Origen | Japón |
Dentro de los módulos A06B-6087-H115 (PSM-15) a H155 (PSM-55), la placa de cableado A16B-2202-0421 se encarga de la conversión de potencia física. Los circuitos principales de la placa incluyen:
Puente rectificador trifásico: Convierte la entrada de red trifásica de 200–240 VCA en CC bruta.
Los diodos rectificadores o tiristores en esta etapa deben soportar el voltaje completo entre líneas y las demandas de corriente pico del motor de todo el sistema de accionamiento conectado.
Circuito de pre-carga: Cuando el PSM se enciende, los condensadores del bus de CC en el sistema de accionamiento están inicialmente descargados.
Cargarlos directamente produciría una corriente de irrupción muy alta. El circuito de pre-carga — una disposición de resistencia y contactor de derivación en la placa de cableado — limita la corriente de carga durante el encendido, y luego deriva la resistencia una vez que los condensadores se cargan a voltaje operativo.
El contactor magnético (MCC) se cierra para conectar el suministro de red completo, y el PSM entra en operación normal.
Etapa inversora regenerativa: El circuito de regeneración de potencia toma la corriente regenerativa del bus de CC (generada por la desaceleración de los ejes de servo) y la convierte de nuevo en CA para devolverla a la red. Esto implica una etapa inversora controlada que debe sincronizarse con la frecuencia y fase del suministro de red.
Distribución del bus de CC: El voltaje regulado del bus de CC (nominalmente 300 V CC para entrada de 200 VCA) se distribuye a través de barras colectoras a todos los módulos SVM y SPM conectados en el rack de accionamiento.
La placa de cableado proporciona los puntos de conexión del bus y la ruta de corriente para esta distribución.
La A16B-2202-0421 se especifica a partir de la Revisión 05D en adelante para los módulos PSM A06B-6087. Las revisiones anteriores (04C y anteriores) utilizaban la placa de cableado A16B-2202-0420. El límite de revisión en 05D/04C representa una actualización de hardware en el módulo PSM: la placa de cableado actualizada (A16B-2202-0421) introdujo mejoras en el circuito de conversión de potencia en comparación con la anterior -0420.
Al adquirir un reemplazo, la revisión del módulo PSM determina qué placa de cableado es la correcta.
Instalar una placa de la era de la Revisión 04C en una carcasa de PSM de la Revisión 05D o posterior produciría una incompatibilidad en los conectores de interfaz o la configuración del circuito.
Siempre cruce la referencia de la marca de revisión del módulo PSM con la especificación de la placa de cableado antes de realizar el pedido.
La placa de cableado A16B-2202-0421, como todas las placas de cableado de PSM, opera en un entorno de alto voltaje. El bus de CC que esta placa ayuda a mantener funciona a aproximadamente 300 V CC en operación normal, un voltaje letal.
Incluso después de desconectar la entrada de red, los condensadores del bus de CC (en el PSM y en los módulos SVM/SPM conectados) retienen esta carga durante varios minutos.
Cualquier trabajo que implique la extracción o inspección de la placa de cableado A16B-2202-0421 debe comenzar con un período de espera mínimo después de la desconexión de la alimentación principal — típicamente el manual de mantenimiento del PSM especifica 10–15 minutos — antes de que se pueda asumir que el voltaje del bus de CC es seguro.
Durante este tiempo, el LED "CHARGE" en la cara del PSM debe apagarse, confirmando la descarga del condensador. Medir el voltaje del bus de CC directamente con un voltímetro de clasificación adecuada antes de tocar cualquier componente interno proporciona la confirmación definitiva.
P1: El PSM muestra un código de LED de estado que indica una falla. ¿Cómo se relaciona la falla de la placa de cableado con códigos de alarma específicos?
La pantalla LED del PSM (típicamente un segmento de 7 segmentos de 2 dígitos) muestra códigos de diagnóstico que identifican qué subsistema dentro del PSM ha fallado. Los códigos relacionados con sobrevoltaje o bajo voltaje del bus de CC, falla del circuito principal o falla del circuito de pre-carga implican directamente los circuitos de conversión de potencia de la placa de cableado.
Los códigos relacionados con la comunicación FSSB o la falla de energía de control generalmente implican la placa de control compañera en lugar de la placa de cableado.
El manual de mantenimiento de la serie Alpha proporciona la tabla completa de interpretación de códigos LED; siempre cruce la referencia del código de alarma específico antes de determinar qué placa ha fallado.
P2: ¿Se puede usar la A16B-2202-0421 de un PSM-26 en un PSM-37?
La A16B-2202-0421 se enumera como la placa de cableado común en PSM-15 a PSM-55, que incluye tanto el PSM-26 como el PSM-37. Si ambos módulos son de la misma generación de revisión (05D o posterior), la placa de cableado es física y eléctricamente el mismo componente y se puede usar indistintamente entre estos modelos.
Sin embargo, el diseño térmico y la instalación del gabinete de la unidad PSM completa se dimensionan para la potencia nominal específica de cada modelo; siempre verifique el requisito total de salida de kW del sistema de accionamiento de la máquina frente a la capacidad nominal del modelo PSM al reemplazar el módulo completo.
P3: El PSM muestra una falla en el LED "CHARGE" y el bus de CC nunca alcanza el voltaje operativo. ¿Es esta la placa de cableado?
Una falla en la que el bus de CC nunca se carga correctamente es un fuerte indicador de un problema en el circuito de pre-carga o en la etapa rectificadora de la placa de cableado. Las causas comunes incluyen: una resistencia de pre-carga quemada (que hace que el bus no se cargue en absoluto o se cargue muy lentamente), un circuito controlador de contactor de derivación fallido (que impide que la resistencia se derive después de la carga inicial) o diodos rectificadores fallidos (que producen un bus de CC parcial o nulo).
Antes de concluir que la placa de cableado ha fallado, verifique que el voltaje de CA entrante esté dentro de las especificaciones y que los fusibles de la línea de CA estén intactos; estas verificaciones externas toman minutos y eliminan las causas más comunes de falla del bus de CC.
P4: ¿Cuál es la relación entre la placa de cableado A16B-2202-0421 y el reactor de CA recomendado?
Para el PSM-15 (A06B-6087-H115), el reactor de CA recomendado es A81L-0001-0123. Los reactores de CA son componentes externos instalados aguas arriba del PSM en el cableado del gabinete; reducen las corrientes armónicas extraídas por el rectificador del PSM de la red eléctrica y limitan la velocidad de la corriente de irrupción.
El reactor no es parte de la placa de cableado en sí, sino que trabaja en conjunto con ella. Los reactores siempre deben estar presentes para las instalaciones de PSM, y su ausencia o clasificación incorrecta pueden causar un mayor estrés en los componentes rectificadores de la placa de cableado, lo que podría acelerar la falla.
P5: La placa de cableado del PSM parece físicamente dañada en el punto de conexión del bus de CC. ¿Se puede reparar a nivel de componente?
El daño físico en los puntos de conexión del bus de CC — conexiones de barras colectoras carbonizadas o quemadas, pistas de cobre dañadas o componentes que transportan corriente fallidos en la ruta del bus — a veces se puede reparar a nivel de componente por instalaciones de reparación especializadas de FANUC con capacidad de soldadura de alta corriente y reemplazo de barras colectoras apropiadas.
Sin embargo, las implicaciones de seguridad de una reparación de conexión de bus de alta corriente requieren que cualquier placa reparada se pruebe a fondo bajo carga completa antes de volver a ponerla en servicio.
Para las placas de cableado de PSM, las unidades de intercambio probadas de proveedores especializados suelen ser la solución más confiable y rentable en comparación con la reparación interna a nivel de componente, especialmente cuando la extensión del daño es incierta.
