| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |

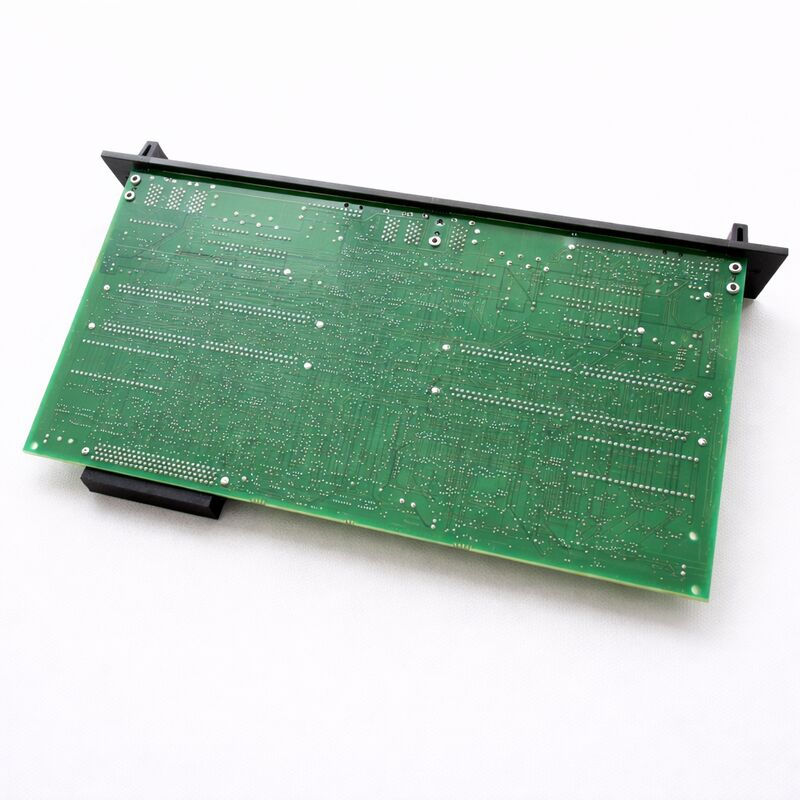

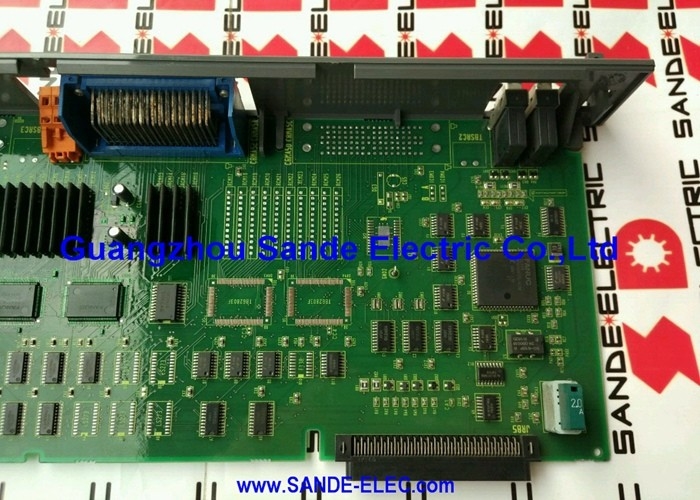

| Número de modelo | A16B-2202-0152 |
| Parámetro | Valor |
|---|---|
| Amplificador compatible | Se aplicará el método de ensayo de los datos de los datos de los Estados miembros. |
| Corriente máxima del eje L | 4 A |
| Corriente máxima en el eje M | 12 A |
| Tipo de amplificador | Interfaz SVUC (interfaz de tipo C) |
| Los eje | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Socio del Consejo de Control | A20B-2002-0032 (/03B o posterior) |
| Interfaz CNC | Tipo C (serie 0C, 15-A/B, 16-A/B, 18-A, 21-TA) |
| Estatus de las personas | Disponible ️ renovado, probado |
| Origen | Japón |
ElSe aplicará el método de cálculo de las emisiones de gases de efecto invernadero.La generación SVUC ocupa un lugar importante en la historia de los servoamplificadores de FANUC.Es la variante de la serie Alpha que utiliza la interfaz Tipo C un bus serial digital que es anterior al FSSB (Fiber-optic Serial Servo Bus) introducido en las generaciones posteriores de Alpha y Alpha i.
Para las máquinas que lo utilizan, el SVUC fue un paso adelante significativo respecto a los servoamplificadores analógicos que reemplazó,Trae un servo control digital con una mejor coordinación del eje y un cierre del bucle de posición más apretado.
La designación SVUC2 significa "dual eje" este módulo amplificador conduce dos servoejes desde un solo módulo.
El sufijo 4/12 especifica la corriente máxima nominal para cada eje: 4A para el eje L y 12A para el eje M. Este emparejamiento asimétrico es deliberado.
A single module with different current ratings for each axis allows a machine builder to match the amplifier's power delivery to the actual requirements of each axis it drives — a smaller axis (perhaps a C-axis or a tailstock) paired with a larger feed axis (X, Z o Y) en el mismo módulo.
La placa de cableado maneja toda la física de alta corriente dentro del SVUC2-4/12.detecta las corrientes motrices reales, y envía voltajes de fase del motor a los dos conjuntos de terminales de salida.
El panel de control acompañante (A20B-2002-0032) maneja la inteligencia digital y enviando comandos de conducción de la puerta a esta placa de cableado.
Dentro del módulo A06B-6090-H223 SVUC2-4/12, la placa de cableado A16B-2202-0152 maneja funciones que involucran grandes corrientes y la conexión física entre la electrónica de control y los servomotores:
Entrada del bus de CC.La sección de alimentación de la unidad SVUC suministra un voltaje rectificado del bus de corriente continua a cada servomodulo SVUC.
La placa de cableado termina esta conexión de bus y distribuye el voltaje del bus de CC a los puentes de transistores IGBT para ambos ejes.
Conmutación IGBT doble.Dos puentes IGBT independientes, uno para el eje L (4A) y otro para el eje M (12A), cambian la corriente del motor bajo mando de las salidas de accionamiento de la puerta del tablero de control.Los bloques IGBT para cada eje se dimensionan según sus respectivas calificaciones de corriente.
El puente del eje L maneja una corriente más ligera que el puente del eje M, pero ambos deben cambiar de manera confiable en todo el rango de corriente de funcionamiento.
Detección de corriente.Los elementos de detección de corriente en la placa de cableado miden las corrientes reales de fase del motor para cada eje.que cierra el circuito de corriente para mantener el par ordenado.
La detección precisa de la corriente es fundamental para el rendimiento del servo. Cualquier degradación en la precisión del sensor afecta directamente la calidad del control de posición y velocidad.
Con terminales de salida de doble motor.La placa de cableado proporciona dos conjuntos de conexiones de salida de fase del motor uno para el motor del eje L y otro para el motor del eje M.
Cada conjunto lleva la corriente nominal completa para su eje, lo que requiere un tamaño y un aislamiento apropiados de los terminales.
Comprender la posición de la SVUC en la historia de los amplificadores de FANUC ayuda a establecer expectativas para el mantenimiento y el suministro de piezas de repuesto.
La generación SVUC (serie Alpha, interfaz Tipo C) se implementó con los sistemas CNC de FANUC desde finales de la década de 1980 hasta mediados y finales de la década de 1990.
Las máquinas de esta época pueden seguir funcionando en la producción, a menudo en líneas de producción heredadas donde las piezas que fabrican no han cambiado.y el camino de la máquina herramienta es un activo de producción validado que hace que el reemplazo de la máquina sea económicamente poco atractivo.
Después de la generación SVUC, FANUC introdujo la SVU (serie Alpha, interfaz tipo A/B) y luego la SVM (serie Alpha i, interfaz FSSB).
Estas nuevas generaciones no son intercambiables con el SVUC la interfaz Tipo C utiliza un protocolo de comunicación diferente y conector físico a la interfaz Tipo A/B,y ninguno es compatible con FSSB.
Una máquina cableada para SVUC no puede utilizar amplificadores SVU o SVM sin reemplazar también la placa principal CNC y todo el cableado de servo.
Esto significa que la placa de cableado A16B-2202-0152 y el amplificador SVUC2-4/12 a los que pertenece tienen un mercado estable de piezas de repuesto.
Las máquinas que lo usan no pueden usar amplificadores más nuevos sin una adaptación importante, por lo que el ecosistema de piezas de repuesto SVUC continúa.
P1: El amplificador SVUC2-4/12 muestra una alarma de servo en el eje M, pero el eje L funciona normalmente. ¿Esto indica que la placa de cableado A16B-2202-0152 ha fallado?
Una alarma de un solo eje con el otro eje funcionando normalmente reduce la falla a la cadena de hardware del eje M.
La placa de cableado maneja ambos ejes, pero el puente IGBT de cada eje y el circuito de detección de corriente son independientes.
Si la alarma es un fallo de IPM (exceso de corriente o sobre temperatura), el puente IGBT del eje M en la placa de cableado puede haber fallado.la falla es más probable en el motor del eje M, codificador, o el cableado.
Confirme el código de alarma con el manual de mantenimiento de la serie FANUC Alpha antes de concluir que la placa de cableado está defectuosa.
P2: ¿Puede el A16B-2202-0152 ser mantenido a nivel de componentes en lugar de ser reemplazado como una placa completa?
El servicio a nivel de componentes es posible para especialistas cualificados.Los modos de falla más comunes de la placa de cableado incluyen módulos IGBT (para fallas de sobrecorriente) y condensadores electrolíticos (para envejecimiento térmico).
Ambos son reemplazables a nivel de componentes si los componentes de reemplazo correctos están disponibles.
Las resistencias de detección de corriente también pueden fallar y son reemplazables.
Para las instalaciones con acceso a técnicos de reparación cualificados por FANUC y a equipos de ensayo adecuados, la reparación a nivel de componentes suele ser más económica que el reemplazo de la placa completa para la generación de SVUC,donde las placas de repuesto completas del mercado secundario pueden ser escasas.
P3: El SVUC2-4/12 fue reemplazado como una unidad completa, pero la vieja placa de cableado parece intacta. ¿Se puede transferir a una nueva unidad de caparazón?
Sí, siempre y cuando la arquitectura de la cáscara de reemplazo coincida con la original.
La placa de cableado (A16B-2202-0152) y la placa de control (A20B-2002-0032) son los componentes funcionales del SVUC2-4/12
Si se dispone de una nueva unidad de caparazón con la arquitectura mecánica correcta, se pueden transferir las placas funcionales.
Asegúrese de que el nivel de revisión de la placa de control sea /03B o superior, tal como se especifica en la documentación de piezas de FANUC para esta configuración de amplificador.
P4: ¿Cuál es la interfaz de tipo C en el SVUC, y cómo difiere de FSSB utilizado en los amplificadores FANUC más nuevos?
La interfaz tipo C es un bus de comunicación digital en serie utilizado entre los controladores CNC FANUC y la generación de servoamplificadores SVUC.
Utiliza un conector de cable multiconductor (normalmente el conector CX5 o similar de tipo C en el lado CNC y el conector correspondiente en el amplificador).
FSSB (Fiber-optic Serial Servo Bus) reemplaza el cable de cobre con un enlace de fibra óptica, proporcionando un mayor ancho de banda, aislamiento eléctrico e inmunidad a las interferencias electromagnéticas.
Las dos interfaces son incompatibles tanto en hardware (conectores y cables diferentes) como en software (protocolos de comunicación diferentes).
Una máquina con amplificadores SVUC utiliza los puertos de interfaz Tipo C del CNC; estos puertos no son los mismos que los puertos ópticos FSSB.
P5: ¿Cómo se debe gestionar el voltaje del bus de corriente continua al reemplazar la placa de cableado A16B-2202-0152?
La placa de cableado se conecta directamente con el bus de corriente continua dentro del SVUC2-4/12.
Después de apagar la unidad de alimentación del SVUC, esperar al menos cinco minutos antes de abrir la carcasa del amplificador.
Utilice un voltímetro para confirmar que el voltaje del bus de corriente continua ha caído por debajo de 30 V antes de tocar cualquier componente de la placa de cableado.
Los condensadores de bus de corriente continua en la unidad de alimentación almacenan energía que puede causar lesiones eléctricas graves nunca asuma que la descarga esté completa basándose solo en el tiempo; siempre verifique con un instrumento.
Esta precaución se aplica incluso cuando la red de alimentación ha sido aislada.
