A16B-2201-0851 Placa de circuito de PLC Fanuc usada, amplificador de 200w PCB

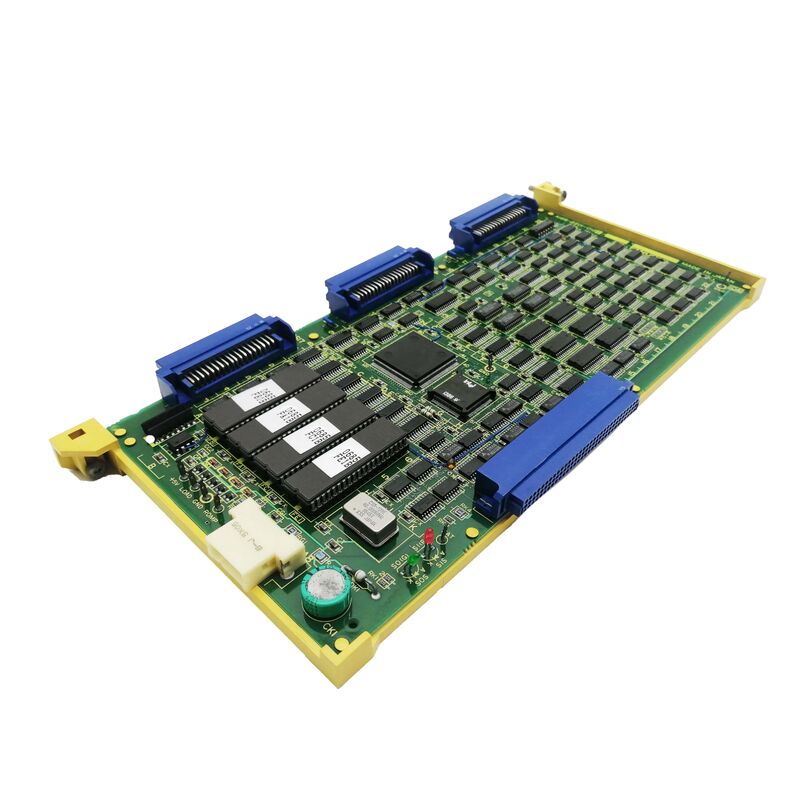

A16B-2201-0851 | Placa de circuito impreso FANUC PMC-NB — PCB de control de máquina CNC F15M / F15T / F15B

Qué hace el PMC en un sistema CNC FANUC

Las máquinas herramienta CNC tienen dos capas de control distintas que funcionan simultáneamente:

ElCNCmaneja todos los movimientos de los ejes, la velocidad del husillo, la interpolación y la ejecución del programa de código G: las funciones de mecanizado de precisión.

ElPMC(Control programable de la máquina) se encarga de todo lo demás: encendido/apagado del refrigerante, control del transportador de virutas, enclavamientos de puertas, secuencias del cambiador de herramientas, lógica de sujeción hidráulica, transferencia de paletas, luces del panel del operador y botones pulsadores. El PMC ejecuta programas de lógica de escalera (esencialmente un PLC integrado dentro del CNC de FANUC) y se ejecuta independientemente del programa de movimiento del CNC.

El A16B-2201-0851 es el tablero de control de la serie PMC-NB que ejecuta esta lógica de secuencia de máquina en los sistemas FANUC 15M (centro de mecanizado), 15T (centro de torneado) y 15B CNC.

Información clave del producto

Serie FANUC 15: mecanizado, torneado y variantes tipo B

El A16B-2201-0851 sirve tres variantes de CNC en la serie FANUC 15:

F15M (Centro de Mecanizado):El CNC 15M controla centros de mecanizado verticales, centros de mecanizado horizontales y fresadoras multieje de alto rendimiento. El PMC-NB maneja la secuencia del cambiador de herramientas, el traslado de paletas, la sujeción de ejes, la gestión del refrigerante y la lógica del panel del operador.

F15T (Centro de torneado):El CNC de 15T controla centros de torneado y tornos. Las funciones del PMC-NB incluyen control de contrapunto y luneta, interfaces de alimentador de barras, secuencias de recogida de piezas y lógica de sujeción de mandril/pinza.

F15B:Una variante de la plataforma de la serie 15, también compatible con la misma placa A16B-2201-0851 PMC-NB.

Escenarios de aplicación

Diagnóstico de fallas del cambiador de herramientas:Un centro de mecanizado con CNC FANUC 15M desarrolla una alarma de tiempo de espera de cambio aleatorio de herramienta. La alarma ocurre en la secuencia de ejecución del cambiador de herramientas del PMC. Tras descartar causas mecánicas, se identifica la placa PMC-NB como origen del fallo. Reemplazar el A16B-2201-0851 restablece la ejecución confiable del cambio de herramienta.

Reparación y restauración de CNC:Se está restaurando un sistema CNC FANUC 15T después de un evento de falla de energía. Se inspeccionan varios tableros. La placa PMC-NB falla y se reemplaza con la A16B-2201-0851. Después de la recarga del programa PMC y la verificación de la secuencia de la máquina, el torno vuelve a la producción.

Stock de repuesto preventivo:Una instalación de producción que opera varios CNC de la serie 15 de FANUC mantiene un A16B-2201-0851 como repuesto crítico, lo que permite una respuesta rápida a una falla de la placa PMC sin un tiempo de inactividad prolongado de la máquina.

Preguntas frecuentes

P1: ¿Qué sucede con el programa PMC cuando se reemplaza el A16B-2201-0851?

El programa de escalera PMC se almacena en la memoria no volátil dentro del sistema CNC. En la mayoría de las configuraciones de la serie 15, el programa se retiene en la memoria del CNC independientemente de la propia placa PMC. Después de reemplazar el A16B-2201-0851, el programa PMC generalmente se recarga desde una cinta de respaldo, una transferencia RS-232 o un dispositivo de E/S. Confirme siempre que exista una copia de seguridad válida del programa PMC antes de reemplazar la placa y verifique el funcionamiento del programa PMC mediante una prueba de secuencia completa de la máquina después de la instalación.

P2: ¿Cuál es el significado de la designación "SIN CAP" para A16B-2201-0851?

"SIN CAP" significa que la placa se suministra sin el condensador de respaldo de la batería. Algunas variantes de la placa PMC-NB incluyen un condensador integrado para retener el contenido de la memoria SRAM durante breves interrupciones de energía. La variante W/O CAP depende de la batería de respaldo del sistema o de una disposición de memoria alternativa para la retención del programa durante el apagado. Al reemplazar una placa existente, haga coincidir la configuración de la placa original (SIN CAP o con capacitor) para mantener el diseño de retención de memoria del sistema.

P3: ¿Se puede utilizar el A16B-2201-0851 en todos los modelos de la serie FANUC 15?

El A16B-2201-0851 está confirmado para FANUC 15M, 15T y 15B. Otras variantes de la serie 15, como 15MA o 15TA, pueden usar la misma placa PMC o una diferente, según la configuración específica del CNC y la versión de software. Antes de instalar el A16B-2201-0851 en un sistema, confirme que el modelo de CNC de destino sea 15M, 15T o 15B, y verifique que la revisión de la placa coincida con la versión de hardware PMC-NB esperada del CNC instalado.

P4: ¿Se puede reparar la placa PMC-NB o siempre es necesario reemplazarla?

La reparación de PCB a nivel de componente es técnicamente posible para el A16B-2201-0851. Las empresas de servicios CNC de FANUC ofrecen reparación a nivel de placa utilizando calidades de componentes originales o equivalentes. La reparación es una opción viable cuando no hay disponible una placa de reemplazo directo confirmada. Para máquinas de producción crítica, la reparación de la placa por parte de un especialista en reparación calificado de FANUC es una alternativa aceptable al reemplazo, siempre que la placa reparada se someta a pruebas funcionales antes de la reinstalación.

P5: ¿En qué parte del gabinete del CNC se encuentra el A16B-2201-0851?

En los gabinetes CNC de la serie 15 de FANUC, la placa PMC-NB se instala en la unidad de control principal: el conjunto montado en bastidor que contiene la placa CPU, las tarjetas de control de ejes y otras placas CNC. La ubicación de la placa dentro del bastidor depende de la configuración específica del gabinete de la serie 15 y del complemento total de placas del sistema. Consulte el Manual de hardware de FANUC 15M/15T/15B para conocer el mapa de asignación de ranuras específico del sistema instalado antes de retirar o reemplazar el A16B-2201-0851.
