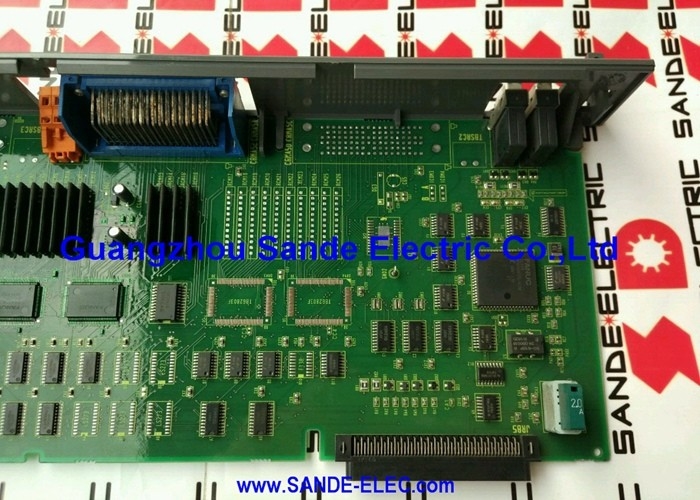

1 PC Usado Fanuc A16B-2201-0722 A16B22010722 A16B-22O1-O722 placa de PCB en buenas condiciones

A16B-2201-0722 FANUC Serie 20-A Central de la placa de la CPU F20 / 3 Ejes CNC PCB maestro / 20A y 20MA Control

FANUC Serie 20-A La plataforma CNC F20

The FANUC Series 20 (commonly written F20 or FS-20) is a mid-range CNC system from the FANUC 20-series generation — positioned between the compact Series 0 and the high-specification Series 15 and 16 platformsLa variante "A" (serie 20-A) identifica la configuración de hardware de primera generación de la familia Serie 20.

La A16B-2201-0722 es la placa de CPU principal la placa base del sistema de control de la Serie 20-A. Todas las funciones CNC fluyen a través de esta placa:

Ejecución del programa CNC:La placa principal de la CPU procesa programas de piezas, ejecuta el algoritmo de interpolación que convierte las rutas de herramientas programadas en comandos de movimiento de eje coordinado,y gestiona el almacenamiento y la recuperación de programas.

Coordinación en tres ejes:The "3 AXES" designation confirms the board's interpolation and axis control capacity — simultaneously managing three servo axis command outputs for machining centre or turning centre axis configurations (typically X, Y, Z o X, Z más ejes relacionados con el husillo).

Interfaz PMC:La placa principal de la CPU alberga la función PMC (Programmable Machine Controller) el PLC integrado que gestiona la lógica de secuencia de la máquina herramienta, incluidos los cambios de herramienta, el refrigerante,y funciones del panel del operador.

Interfaz CRT/MDI:La entrada del operador desde el teclado MDI y la salida a la pantalla CRT se gestionan a través de la placa principal de la CPU, lo que la convierte en el nodo central para la comunicación operador-máquina.

Especificaciones clave

Serie 20-A en la jerarquía CNC de FANUC

La serie 20 de FANUC ocupa una posición específica en la historia de los productos CNC de FANUC:

Contexto de generación:La serie 20 se introdujo como una alternativa más capaz a la serie 0 para aplicaciones que requieren capacidad de eje adicional o rendimiento de procesamiento,Si bien sigue siendo más rentable que los sistemas de la serie 15 o 16 con todas las características.

Aplicaciones de las máquinas:The Series 20MA (Machining centre variant of the 20-A) served vertical and horizontal machining centres requiring three controlled axes plus spindle control — the standard configuration for 3-axis machining of prismatic parts.

A16B-2201-0722 como el PCB maestro:La placa principal de la CPU es la placa única más crítica en el rack de control de la Serie 20-A. Una falla aquí desactiva toda la función CNC.La expansión de PMC depende de que la placa principal de la CPU esté en funcionamiento.

Escenarios de aplicación

Fallo de la placa de la CPU de la serie 20-A:Un centro de mecanizado CNC de la serie 20-A de FANUC desarrolla fallas a nivel del sistema CNC.o produce alarmas a nivel de la CPU que no pueden atribuirse a ningún eje o placa periférica individualEl A16B-2201-0722 es identificado como el fallo principal de la placa de la CPU.

Reconstrucción del sistema de control de la serie 20MA:Una máquina de producción que ejecuta un FANUC Serie 20MA CNC se somete a la restauración del sistema de control. La placa principal de la CPU A16B-2201-0722 se reemplaza como parte de la revisión del sistema de control.

Preguntas frecuentes

P1: ¿Cuál es la relación entre "Series 20-A", "F20", y "20MA" en el contexto de A16B-2201-0722?

Todos estos términos describen la misma generación CNC o están estrechamente relacionados. "Series 20" o "F20" es el nombre de la familia de productos. "20-A" identifica la revisión de hardware específica (A = primera generación)."20MA" es la variante de aplicación del centro de mecanizado de la serie 20-A.La placa de la CPU principal A16B-2201-0722 sirve a la familia de la Serie 20-A confirmada tanto para la variante estándar 20-A como para la variante del centro de mecanizado de 20MA.

P2: ¿Por qué el A16B-2201-0722 soporta solo 3 ejes? ¿Se puede usar en una máquina de 4 ejes?

La designación "3 AXES" refleja la capacidad de interpolación de ejes y de control de ejes incorporada en esta configuración específica de placa.Una máquina CNC de 4 ejes o de eje superior requiere una variante de placa principal diferente o un hardware adicional de expansión del ejeEl uso de A16B-2201-0722 en una máquina de 4 ejes sin la configuración correcta produce una desajuste de la configuración del eje.Confirmar el recuento de ejes requerido de la documentación eléctrica de la máquina herramienta antes de ordenar.

P3: ¿El reemplazo de A16B-2201-0722 requiere una copia de seguridad y restauración completa de los datos CNC?

Sí, la placa principal de la CPU es el controlador central, su reemplazo requiere una copia de seguridad completa de todos los datos CNC (programas de piezas, parámetros, desplazamientos de herramientas, escalera PMC) antes de retirar la placa.Después de montar el A16B-2201-0722 de repuestoNunca reemplace la placa de la CPU principal sin los archivos de copia de seguridad actuales.

P4: ¿Puede utilizarse A16B-2201-0722 también en un CNC de la serie 21 de FANUC?

La lista de servicio de esta placa lo señala en relación con los sistemas CNC de la Serie 20 y de la Serie 21.Si el A16B-2201-0722 funciona directamente en una serie 21 depende de la revisión de hardware del bastidor de control específicoConfirmar con la documentación de hardware FANUC Serie 20 / Serie 21 antes de su instalación en un sistema Serie 21.

P5: ¿Qué códigos de alarma CNC específicos indican un fallo de la placa principal de la CPU en la serie 20-A?

Las fallas de la placa de la CPU principal en los sistemas FANUC Serie 20-A generalmente producen: alarmas a nivel del sistema que aparecen antes de que el CNC complete la inicialización del encendido (errores de paridad ROM/RAM, alarmas de temporizador de perro de guardia),Fallas del bus de la CPU, o fallo completo de visualización de la pantalla del operador después de encendido. Estos son distintos de las alarmas de eje (que apuntan a servo hardware) o las alarmas PMC (que apuntan a fallas de secuencia).Si el CNC no llega a la pantalla del operador durante el arranque y no se detecta ningún fallo de la placa periférica, el A16B-2201-0722 es el objetivo de diagnóstico principal.
