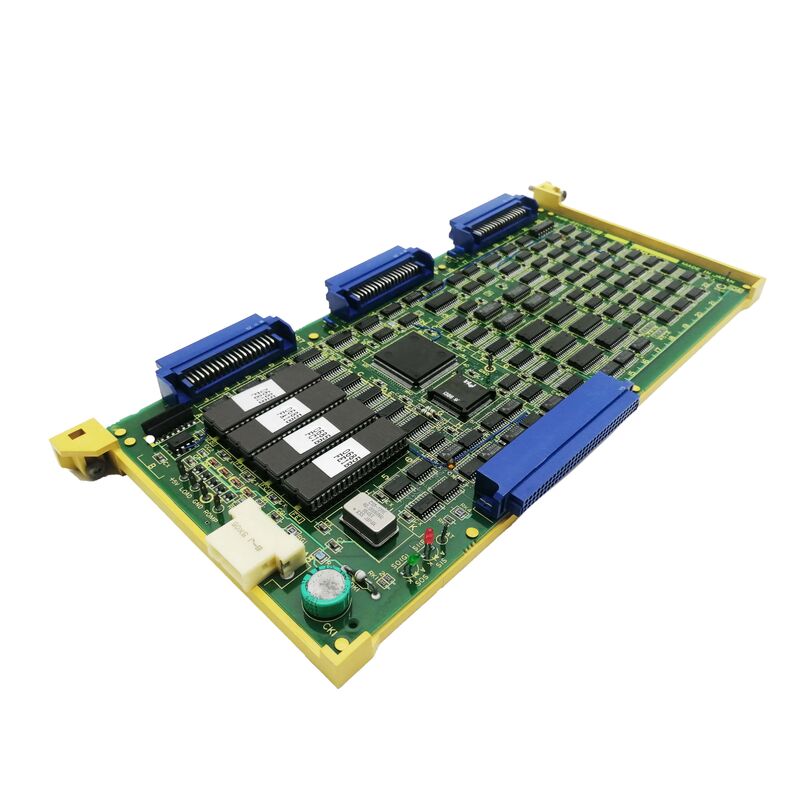

El módulo de control de Fanuc A16B-2201-0351 A16B22010351 A16B-22O1-O351

A16B-2201-0351 | PCB de búfer multieje FANUC Serie 15-B — Sub CPU / Sub-B máximo / Control multieje / Control síncrono / Serie 15-B

Arquitectura de sub CPU en la serie 15-B: ¿por qué un segundo procesador?

La serie FANUC 15-B está diseñada para las máquinas herramienta multieje más exigentes: líneas de transferencia, grandes centros de mecanizado multihusillo y sistemas de fabricación flexibles donde el número de ejes alcanza 8, 12 o más. La gestión de tantos ejes simultáneamente pone a prueba el presupuesto en tiempo real de la CPU principal.

La Serie 15-B aborda esto a través de una arquitectura de sub CPU: la CPU principal maneja las funciones principales del CNC (interpolación de programas, interfaz de usuario, comunicación), mientras que una placa de sub CPU dedicada maneja el control de eje expandido y las funciones síncronas. La A16B-2201-0351 es esta placa de sub CPU: la designación "Max Sub-B" indica que tiene la capacidad máxima disponible en la opción de sub CPU para la Serie 15-B.

Información clave del producto

Max Sub-B: la especificación de CPU secundaria más alta

Dentro de la familia de placas de CPU secundarias Serie 15-B, varias variantes proporcionan diferentes niveles de capacidad:

• A16B-2201-0310 (Sub-A, alta velocidad):Sub CPU de alta velocidad para aplicaciones que requieren una respuesta rápida del eje
• A16B-2201-0331:Específicamente para control multieje, control síncrono y verificación de mal funcionamiento.
• A16B-2201-0351 (Sub-B máx.):La placa de CPU secundaria de máxima especificación, que proporciona el conjunto completo de capacidades de verificación de fallas, sincronización y múltiples ejes.

La designación "Max" para el A16B-2201-0351 indica que tiene el conjunto de características máximo dentro de la clase Sub-B, adecuado para las configuraciones más exigentes de la Serie 15-B.

Escenarios de aplicación

Fallo de sub-CPU del centro de mecanizado grande:Un centro de mecanizado multieje Serie 15-B con 12 ejes controlados desarrolla una alarma relacionada con la placa sub CPU. Los ejes 5 a 12 no están disponibles. El A16B-2201-0351 se identifica como la placa fallida. El reemplazo restaura la operación multieje completa.

Fallo de control del eje síncrono:Una máquina tipo pórtico con ejes pórtico sincronizados desarrolla una alarma de control síncrono. Las funciones síncronas proporcionadas por el A16B-2201-0351 están interrumpidas. El reemplazo de la placa restablece el movimiento coordinado del par de ejes síncronos.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre A16B-2201-0351 (Max Sub-B) y A16B-2201-0331?

Ambas placas proporcionan funciones de control multieje, control síncrono y verificación de mal funcionamiento para la Serie 15-B. El A16B-2201-0351 está designado como "Max Sub-B", lo que indica una mayor capacidad o recursos de procesamiento adicionales en comparación con el A16B-2201-0331. Confirme en la documentación del hardware de FANUC Serie 15-B qué variante de subCPU se requiere para la configuración específica del eje del sistema.

P2: ¿Reemplazar A16B-2201-0351 requiere restablecer los parámetros del eje?

Los parámetros de ejes múltiples y síncronos se almacenan en la memoria de parámetros principal del CNC, no en la placa de CPU secundaria. Reemplazar el A16B-2201-0351 no borra los parámetros del eje. Después de instalar el reemplazo, el CNC restablece la comunicación con la placa de CPU secundaria y aplica la configuración de eje existente. Verifique todas las funciones de los ejes, incluido el comportamiento del par síncrono después del reemplazo.

P3: ¿Qué alarmas de CNC indican que A16B-2201-0351 ha fallado en lugar de una falla en la unidad del eje?

Las fallas en la placa de la CPU secundaria generalmente generan alarmas que afectan varios ejes simultáneamente, específicamente los ejes que están más allá de la capacidad nativa de la CPU principal. Si los ejes 1 a 4 funcionan normalmente pero los ejes 5 y superiores emiten una alarma al mismo tiempo, la placa de CPU secundaria es el principal sospechoso. Las alarmas de un solo eje (un eje de un conjunto) comúnmente apuntan al servovariador o motor para ese eje específico en lugar de a la subCPU.

P4: ¿El A16B-2201-0351 es compatible con los sistemas CNC Serie 15-A o Serie 15-C?

El A16B-2201-0351 está confirmado para la Serie 15-B. La Serie 15-A utiliza hardware de placa de CPU secundaria diferente (como A16B-2200-0081 para funciones de eje adicionales). La Serie 15-C (si corresponde) tiene su propia generación de hardware. Especifique siempre el modelo exacto de la Serie 15 (15-A, 15-B, 15-C) al adquirir esta placa.

P5: ¿Qué copia de seguridad de datos se requiere antes de reemplazar A16B-2201-0351?

Al igual que con cualquier mantenimiento de la placa de la unidad principal del CNC, realice una copia de seguridad completa antes del reemplazo: todos los parámetros del CNC (incluidos los parámetros del eje síncrono y específicos del eje), todos los programas de piezas, los datos de las herramientas, los datos de compensación de trabajo y el programa de escalera del PMC. La placa secundaria de CPU en sí no almacena datos del programa, pero la copia de seguridad garantiza la recuperación si ocurre algún otro problema durante el proceso de reemplazo de la placa.
