| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-2201-0110 |
Número de la parte:A16B-2201-0110 Las condiciones de los servicios de seguridad de los Estados miembros
El fabricante:Corporación FANUC (Japón)
Tipo de producto:Interfaz del panel de entrada/salida del operador (PCB)
Serie del tablero:A16B-2201: el número de personas que han sido detenidas
Sistemas compatibles:Las series FANUC 16i, 18i y 21i (F16M/T)
Descripción:Unidad de interfaz del panel del operador

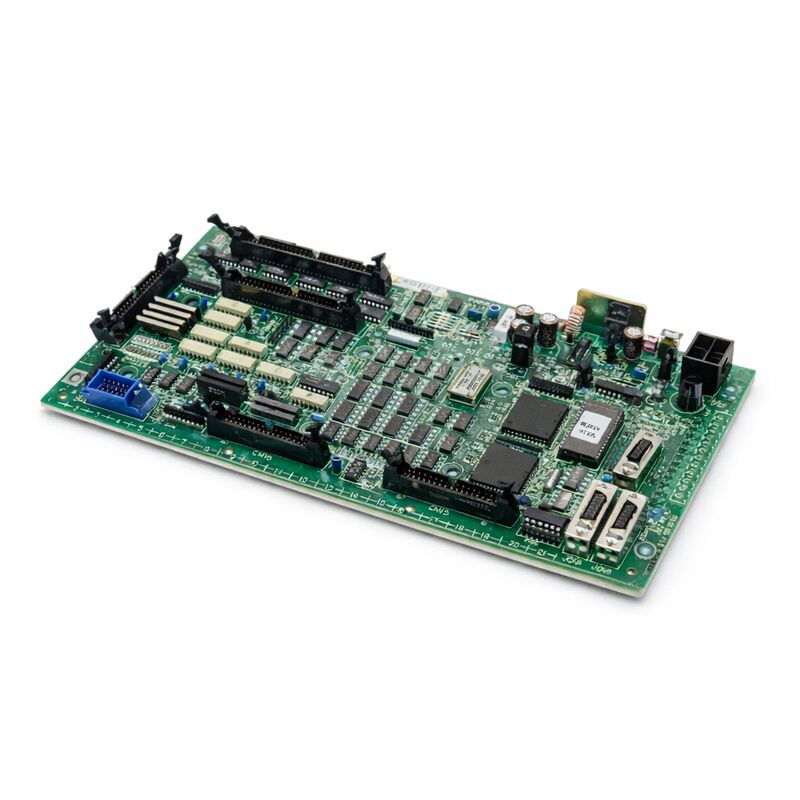

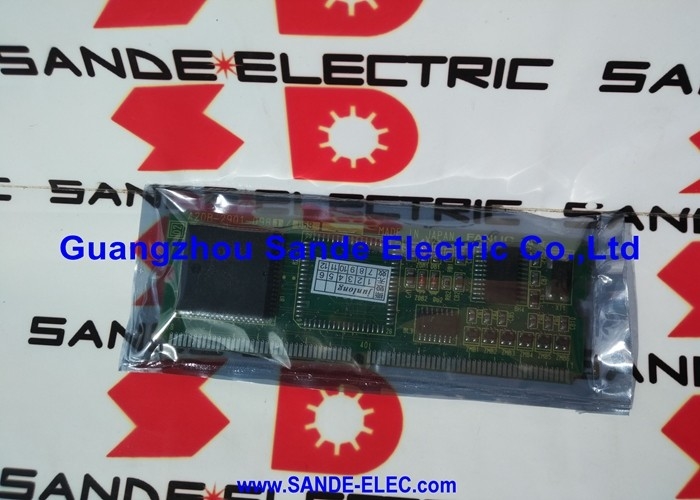

El A16B-2201-0110 es el panel de control de entrada/salida para los controladores CNC de las series 16i, 18i y 21i de FANUC, específicamente las configuraciones de panel de control de F16M y F16T.Esta placa es el puente físico y electrónico entre el panel de hardware del operador de la máquina y la lógica PMC del controlador CNC (programable controlador de máquina)Todos los botones, interruptores y lámparas del panel del operador de la máquina fluyen a través de esta placa.
El panel del operador es donde el ser humano se encuentra con la máquina.
Los botones de anulación de la velocidad de alimentación, los interruptores de selección de modo, los botones de marcha de eje, el inicio del ciclo, la retención de alimentación, el bloque único todos estos controles físicos están conectados a la placa de E/S del panel del operador.
La placa recibe las señales eléctricas de estos controles, las convierte en estados digitales y las presenta al PMC a través de su interfaz de E/S.
En la dirección de retorno, la lógica de salida del PMC que impulsa las luces indicadoras del panel y las pantallas de estado fluye a través de esta placa a los circuitos físicos de la lámpara.
Sin un A16B-2201-0110 en funcionamiento, el panel del operador de la máquina quedará inoperante.
El CNC puede seguir funcionando internamente, pero el operador pierde la capacidad de controlar la máquina a través del panel.
Igualmente importante, critical panel inputs like the emergency stop button and the feed hold function route through this board — a failed panel I/O board can compromise the machine's ability to respond to operator safety commands through the panel.
| Parámetro | Valor |
|---|---|
| Número de la parte | A16B-2201-0110 Las condiciones de los servicios de seguridad de los Estados miembros |
| Fabricante | Corporación FANUC |
| Tipo de producto | El panel de entrada/salida del operador |
| Serie de tableros | A16B-2201: el número de personas que han sido detenidas |
| Sistemas compatibles | Las series FANUC 16i, 18i y 21i (F16M/T) |
| Aplicación | Interfaz del panel del operador |
| Válvula de entrada | 24 V de corriente continua (lado del campo) |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Temperatura de almacenamiento | -20 ∼ 60°C |
| Humedad | 75% de RH máximo (no condensante) |
| Condición disponible | Nuevo (excedente) / Renovado / Reparado |
La placa de E/S del panel del operador ocupa una posición arquitectónica específica en el sistema CNC.El PMC ejecuta la lógica de la escalera de la máquina.
La placa de E/S del panel maneja la interfaz eléctrica con el mundo físico del panel de la máquina.
Los paneles de la máquina contienen docenas o cientos de botones individuales, interruptores de llaves, interruptores selectores y lámparas indicadoras.
Cada uno de ellos es un circuito eléctrico separado con su propio cableado.las conexiones individuales a los circuitos lógicos del CNC una disposición poco práctica en términos de inmunidad al ruido, la complejidad del cableado y la distancia.
La placa de E/S del panel resuelve esto concentrando el cableado del panel en una interfaz estructurada y condicionada.
Los circuitos de entrada de la placa proporcionan aislamiento óptico entre el cableado del panel de 24 V DC del lado del campo y los circuitos lógicos del controlador.
Este aislamiento bloquea el ruido y los transitorios de voltaje que podrían viajar desde el cableado del panel que corre a través del gabinete de la máquina junto con los cables de alimentación hacia la lógica sensible del controlador.
Los circuitos de salida de la placa impulsan los circuitos de las lámparas indicadoras.
Estos requieren más corriente de la que la lógica del controlador puede suministrar directamente.proporcionando la corriente necesaria para iluminar las lámparas mientras que la lógica del controlador simplemente establece un bit de salida digital.
El A16B-2201-0110 sirve al F16M (configuración del centro de mecanizado) y al F16T (configuración del centro de giro) de la plataforma Serie 16i.Esta distinción es importante porque los centros de mecanizado y los centros de torneado tienen diferentes diseños de los paneles del operador y diferentes requisitos de E/S..
La configuración M incluye entradas y salidas específicas adecuadas a las funciones adicionales de un centro de mecanizado ∙ señales de cambio de herramienta, entradas de orientación del husillo, señales de cambio de palets.La configuración T aborda los diferentes requisitos de E/S de un centro de giro.
El A16B-2201-0110 registra los requisitos de E/S de estos tipos de paneles de operador, proporcionando las asignaciones de señal y el recuento de canales correctos para el tipo de máquina específico.
La instalación de una placa especificada para un tipo de máquina diferente podría dar lugar a un mapeo incorrecto de E/S, incluso si la placa encaja físicamente y los tipos de conectores coinciden.
Las fallas de la placa de E/S del panel producen síntomas visibles e inmediatos: botones del panel que dejan de responder, luces indicadoras que permanecen permanentemente encendidas o permanentemente oscuras independientemente del estado de la máquina,selectores de modo que parecen no tener ningún efecto, todos ellos característicos de una placa de E/S de panel defectuosa o defectuosa.
Las pantallas de diagnóstico PMC del CNC son la herramienta de diagnóstico principal.
Estas pantallas muestran el estado en tiempo real de cada dirección de E/S en el PMC.el técnico supervisa las direcciones de entrada del PMC correspondientes a los botones específicos del panel mientras presiona y suelta físicamente cada botón.Si la dirección cambia de estado correctamente, ese canal de entrada es funcional. Si no responde, el fallo está en la placa, el cableado o el dispositivo del panel en sí.
El fallo simultáneo de múltiples canales de entrada o salida, particularmente los canales que comparten el mismo grupo de conectores en la placa, sugiere fuertemente un fallo de la placa en lugar de problemas de cableado.Las fallas individuales en el cableado suelen afectar una señal a la vez.
Las fallas de los conectores o de las placas afectan a grupos de señales simultáneamente.
P1: El botón de inicio del ciclo de la máquina ha dejado de funcionar. El CNC no muestra alarma y por lo demás parece normal. ¿Podría ser el A16B-2201-0110?
Compruebe la pantalla de diagnóstico de PMC para la dirección de entrada de inicio del ciclo mientras presiona el botón.el tablero está leyendo la entrada del botón correctamente el problema está en la lógica de la escalera PMC o las condiciones de modo de CNC que la puerta de la función de inicio del ciclo.
Si la dirección no cambia de estado cuando se presiona el botón, y la resistencia de contacto del botón se confirma buena con un multímetro, el circuito de entrada de la placa para ese canal ha fallado.
P2: Las lámparas indicadoras de múltiples paneles se encienden permanentemente independientemente del estado de la máquina. El PMC muestra las direcciones de salida para esas lámparas comandadas a OFF. ¿Qué le pasa a la placa?
Las lámparas con comando DEPENDO pero encendidas permanentemente indican que los circuitos del conductor de salida de esos canales han fallado en el estado conductor.
Los conductores deben apagarse cuando se les ordena por el PMC, pero un conductor fallido sigue conduciendo.
Este es un fallo a nivel de la placa en la sección del controlador de salida. Los canales afectados no se pueden corregir mediante cambios de software.
P3: Después de un evento de relámpago cerca, el panel dejó de responder por completo, no funcionan los botones, no se iluminan las lámparas.
Los eventos de rayos producen transientes de voltaje que pueden dañar los circuitos de protección de entrada en las placas conectadas al cableado de campo externo.
La placa de E/S del panel está directamente conectada a un cableado del panel que actúa como una antena para la energía de oleaje.
Los componentes de protección de entrada pueden haber sido dañados mientras que los otros circuitos de la placa permanecen intactos.
Si no se observa ningún daño, pero el patrón de fallas ̇ pérdida completa del panel con funcionamiento CNC normal ̇ es constante, se sustituirá la placa y se realizará el ensayo.
P4: El reemplazo A16B-2201-0110 fue instalado. El panel ahora responde, pero un botón específico parece tener una función incorrecta. ¿Qué podría causar esto?
Incorrect button function after board replacement usually indicates an I/O address mismatch — the PMC parameters or ladder logic that map physical I/O addresses to CNC functions may need to be verified.
En algunas configuraciones, la asignación de direcciones de E / S se establece a través de parámetros o una configuración de conector que debe coincidir con la configuración original de la placa.
Compruebe las asignaciones de direcciones de E/S en la pantalla de diagnóstico del PMC con la documentación de cableado de la máquina.
P5: El tablero parece intacto, pero el panel de la máquina siempre ha tenido un botón que intermitentemente no se registra. ¿Podría ser el tablero o el botón en sí?
El fallo intermitente de un solo botón es más probable que sea un problema de hardware del panel, un contacto de botón desgastado, un conector con alta resistencia en ese canal específico,o un alambre dañado en el cable a ese botón que una falla de la tablaLas fallas de la placa que producen un comportamiento intermitente tienden a afectar múltiples canales.
Pruebe la resistencia de contacto del botón directamente. Inspeccione el cableado de ese botón. Si el cableado y el contacto son buenos y la falla persiste, el circuito de entrada de la placa para ese canal es marginal.
