placa de circuito cnc
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-2200-0956 |
Número de la parte:A16B-2200-0956 Las condiciones de los servicios de seguridad
El fabricante:Corporación FANUC (Japón)
Tipo de producto:PCB de entrada/salida de la máquina (tipo de sumidero)
Serie del tablero:A16B-2200: las condiciones de los productos
Configuración de E/S:104 Entradas digitales (DI) / 72 Salidas digitales (DO)
Tipo de salida:La cantidad de calor emitida en el momento de la emisión de la señal de emisión será igual a la cantidad de calor emitida en el momento de la emisión.
El salto de alta velocidad:No incluido
Sistemas compatibles:FANUC Serie 16-A (FS 16-MA y compatible)
Consejos asociados:A16B-2200-0900 (tarjeta de la CPU), A16B-1212-0470

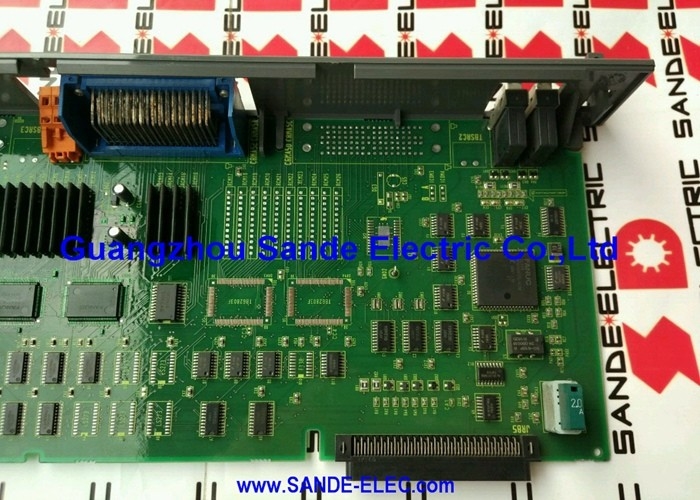

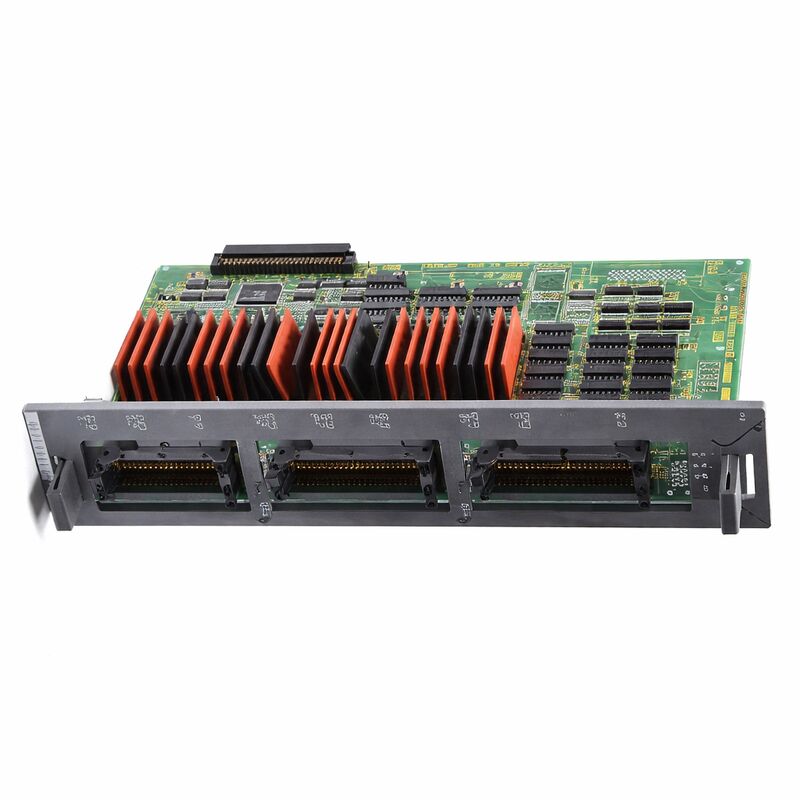

The A16B-2200-0956 is the machine I/O board for FANUC's Series 16-A CNC controller — a high-capacity sink-type board providing 104 digital inputs and 72 digital outputs to connect the CNC's PMC logic to the machine tool's physical devices.
Es la interfaz central entre lo que decide el programa de la escalera y lo que realmente hace la máquina: cada señal de un interruptor de límite, sensor de proximidad,o pulsador que el PMC necesita leer viene a través de este tablero, y cada salida que impulsa un relé, una válvula de solenoide, una lámpara de indicadores o un contactor de motor auxiliar sale a través de él.
La variante -0956 en la serie A16B-2200 I/O es de tipo sumidero sin salto de alta velocidad.
La designación de salida de tipo sumidero significa que los controladores de salida de la placa tiran del circuito de carga a tierra (0V) cuando se activa la carga se conecta entre la fuente positiva y el terminal de salida.
Esta es la configuración de salida más común para máquinas herramienta industriales que utilizan circuitos de control de 24 V de CC,y coincide con la convención de cableado la gran mayoría de los constructores de máquinas adoptadas para esta generación de máquinas.
La ausencia de la función de salto de alta velocidad distingue a esta tabla de las variantes -0950 y -0952, que incluyen esa característica.
El salto de alta velocidad solo se requiere para ciertos ciclos de sondeo de precisión y medición de herramientas que requieren que el CNC bloquee la posición del eje en el momento exacto en que ocurre un disparador de la sonda.
Si la aplicación de la máquina no utiliza ciclos de salto de alta velocidad, el -0956 ofrece la misma capacidad de E/S de 104/72 sin los circuitos adicionales.
Esta placa se encuentra en las instalaciones CNC de la serie 16-A, incluidos los controles FS 16-MA (A02B-0120-B502) junto con la tarjeta de CPU A16B-2200-0900 y la placa A16B-1212-0470.
| Parámetro | Valor |
|---|---|
| Número de la parte | A16B-2200-0956 Las condiciones de los servicios de seguridad |
| Fabricante | Corporación FANUC |
| Tipo de producto | PCB de entrada/salida de la máquina |
| Serie de tableros | A16B-2200: las condiciones de los productos |
| Las entradas digitales (DI) | 104 |
| Producción digital (DO) | 72 |
| Tipo de salida | En el caso de los vehículos de la categoría M2 y M3, el valor de las emisiones se calculará en función de las emisiones de CO2 de los vehículos. |
| Salto de alta velocidad | No incluido |
| Tensión del campo | 24 V de corriente continua |
| CNC compatible | Se aplicarán las siguientes medidas: |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Temperatura de almacenamiento | -20 ∼ 60°C |
| Condición disponible | Nuevo (excedente) / Renovado / Reparado |
La placa de E/S es el sistema sensorial y motor del controlador CNC.
El PMC (Programmable Machine Controller) ejecuta la lógica de la escalera que secuencia las operaciones de la máquina: cambios de herramientas, control de refrigerante, movimientos de palets, bloqueos de seguridad, selecciones de modo.Pero la lógica del PMC se ejecuta en direcciones digitales que representan puntos de I/O abstractos.
La placa de E/S convierte esos puntos abstractos en conexiones eléctricas físicas.
Cada dispositivo de la máquina que el PMC lee o controla tiene una dirección de E/S correspondiente en el tablero.
Una máquina con 60 interruptores de límite y sensores de proximidad necesita 60 direcciones de entrada.
Una máquina con 50 salidas controladas, solenoides, relés, lámparas, necesita 50 direcciones de salida.La capacidad de 104/72 de la A16B-2200-0956 se adapta a una máquina sustancial con una complejidad de automatización considerable.
Las salidas de tipo sumidero conducen sus cargas conectando el terminal negativo de la carga a tierra.completando la trayectoria actual a través de la carga.
Cuando el PMC lo ordena OFF, el transistor se abre, rompiendo la trayectoria de corriente.y resistente al desgaste en comparación con las salidas de relé mecánicos puede cambiar miles de veces por minuto sin degradación.
Los 104 circuitos de entrada del A16B-2200-0956 utilizan aislamiento óptico para separar el cableado de campo de los circuitos lógicos de la placa..
El fotodetector del optoacoplador genera entonces la señal de nivel lógico vista por la dirección de entrada del controlador.
El LED y el fotodetector no comparten ninguna conexión eléctrica, solo la luz cruza la barrera de aislamiento.
Este aislamiento es crítico en el entorno de la máquina herramienta. El cableado de campo corre junto con cables de alimentación del motor, cables de alimentación de solenoides y otras fuentes de ruido eléctrico.
Sin aislamiento, estas fuentes de ruido se acoplarían a los circuitos de entrada y causarían un falseamiento el PMC vería que las entradas cambian de estado cuando no ocurre ningún evento físico.El acoplamiento óptico elimina esta ruta de acoplamiento.
El cableado del campo puede transportar su ruido sin que nada de él llegue a la lógica del controlador.
La designación de tipo de sumidero del A16B-2200-0956 describe cómo se configuran los transistores de salida.Así que la carga se conecta desde el carril de suministro positivo a la terminal de salida.
En los sistemas de control de corriente continua de 24 V, esto significa que el terminal de salida oscila entre 0 V (activo) y aproximadamente 24 V (inactivo).
Las salidas de tipo fuente (como se encuentran en la variante -0986 de acompañamiento) funcionan al revés el terminal de salida conecta la fuente positiva a la carga cuando está activa,y la carga se conecta desde el terminal de salida a tierra.
El cableado original del fabricante de la máquina determina qué tipo es correcto.La mezcla de los tableros de salida del fregadero y de la fuente en una máquina cableada para el otro tipo daría como resultado que todas las salidas se comporten en sentido inverso cuando se apaga y viceversa.
Siempre confirme el tipo de la placa original antes de comprar una sustituta.
P1: El CNC muestra una gran cantidad de alarmas de entrada PMC simultáneamente después de una oleada de energía en el taller de máquinas.¿Está dañada la placa de E/S??
Un aumento de potencia que pasa por alto los acopladores ópticos de la placa puede causar múltiples fallas de entrada donde las entradas aparecen activas independientemente del estado del dispositivo de campo.
Esto es consistente con los optoacopladores dañados, un evento de oleaje puede romper el aislamiento en la capa de acoplamiento del optoacoplador, dejando el fotodetector conductor permanentemente.
Si varios canales de entrada muestran un estado incorrecto simultáneamente después de un evento de sobretensiones, el daño de la placa es la causa probable y la sustitución es apropiada.
P2: Solo unos pocos canales de salida específicos han dejado de funcionar. El PMC muestra las direcciones correspondientes comandadas ON pero los dispositivos de campo no responden. Otras salidas en la misma placa son normales.Lo que debe comprobarse?
Los fallos aislados de los canales de salida donde algunas salidas específicas dejan de funcionar mientras que otras permanecen funcionales más comúnmente resultan de transistores de salida individuales que no se abren.Esto es una falla a nivel de componente.
Compruebe primero el fusible asociado o la protección de sobrecorriente para los canales afectados ̇ algunos grupos de salida comparten un fusible común, y un fusible explotado detiene todas las salidas en ese grupo.
Si los fusibles están intactos y el PMC confirma que las direcciones están encendidas, los transistores de salida han fallado y se necesita reparar o reemplazar la placa.
P3: Después de reemplazar el A16B-2200-0956, algunas entradas que antes funcionaban ahora se leen incorrectamente. ¿Qué podría causar esto?
Las lecturas de entrada incorrectas después del reemplazo de la placa generalmente indican un problema de asignación de direcciones de E/S o un conector que no está completamente instalado.
El conector entre la placa y el cableado de campo debe estar completamente conectado un conector parcialmente insertado puede dejar algunos canales de entrada desconectados.
Compruebe que todos los conectores estén completamente instalados.
También confirme que los parámetros de dirección de I/O de la placa de reemplazo coinciden con la instalación original,ya que algunas configuraciones requieren que el interruptor de dirección o la configuración de parámetros se verifiquen después del reemplazo de la placa.
P4: ¿Es el A16B-2200-0956 intercambiable con el A16B-2200-0986?
Ambas tarjetas ofrecen 104/72 I/O sin salto de alta velocidad, pero el -0956 es de tipo sumidero y el -0986 es de tipo fuente.El cableado de campo de la máquina está diseñado para un tipo de salida específico.
La instalación del tipo incorrecto invierte toda la polaridad de salida. Las salidas se encienden cuando se apaga el comando y se apagan cuando se enciende el comando.
Siempre coincida exactamente con el tipo del tablero original (escubridor o fuente).
P5: La máquina a veces produce una alarma de enlace de entrada/salida PMC que se despeja en el ciclo de potencia. La placa ha estado en servicio durante muchos años. ¿Qué podría estar deteriorándose?
Las alarmas de enlace de E/S intermitentes que se aclaran en el ciclo de alimentación, sin daños en el hardware, a menudo son causadas por el envejecimiento de los condensadores electrolíticos en la sección de alimentación de la placa.
Los condensadores degradados permiten una ondulación de voltaje de alimentación que puede causar errores de comunicación ocasionales en la interfaz de enlace de E / S.
El fallo es intermitente porque los condensadores son marginales, no completamente fallidos.
Un reemplazo preventivo del condensador en una placa que muestre este comportamiento a esta edad restablece un funcionamiento confiable sin necesidad de un reemplazo completo de la placa.
