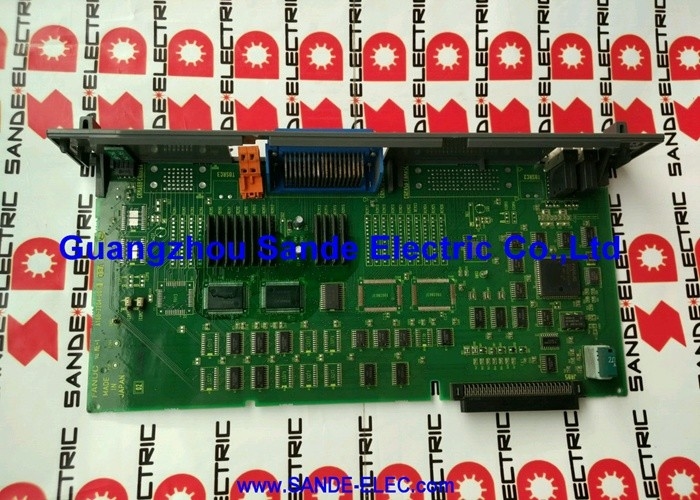

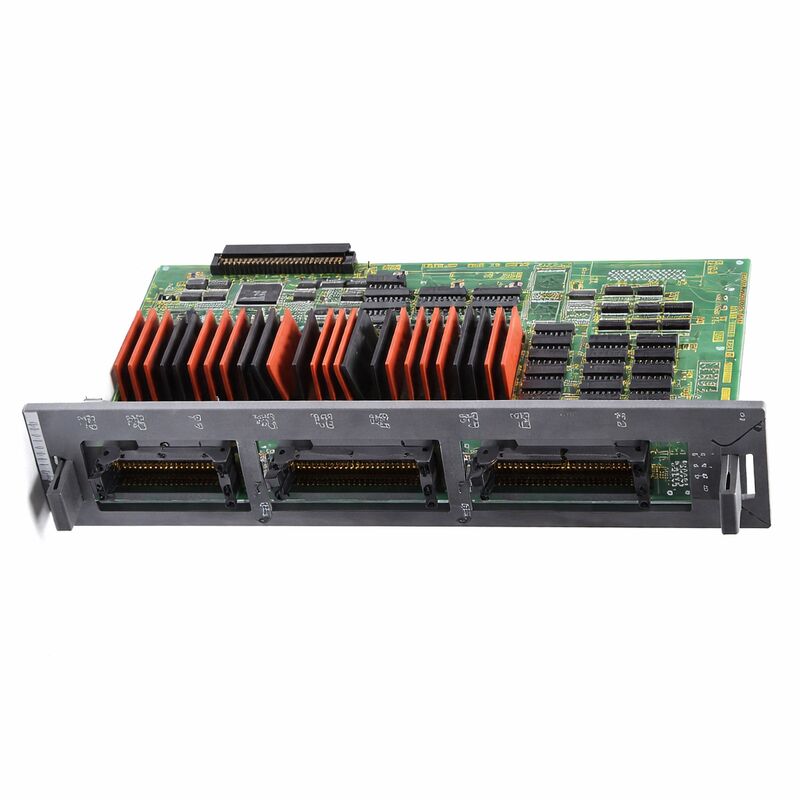

FANUC A16B-2200-0955 | Placa de E/S de tipo sumidero 104/80 sin salto de alta velocidad — CNC Serie 16 / 18, Origen Japón

Número de pieza: A16B-2200-0955

Fabricante: FANUC Corporation (Japón)

Tipo de producto: Placa de E/S de máquina (tipo sumidero)

Serie de placa: A16B-2200

Configuración de E/S: 104 Entradas Digitales (DI) / 80 Salidas Digitales (DO)

Tipo de salida: Sumidero (NPN, sumidero de corriente)

Salto de alta velocidad: No incluido

Sistemas compatibles: FANUC Serie 16, 18 CNC

Descripción general

La A16B-2200-0955 es una placa de E/S de máquina de alta capacidad para los controladores CNC FANUC Serie 16 y 18, que proporciona 104 entradas digitales y 80 salidas digitales en una configuración de salida de tipo sumidero sin la función de salto de alta velocidad.

Es la interfaz física entre la lógica PMC del controlador CNC y los dispositivos eléctricos de la máquina herramienta: cada sensor, interruptor y actuador que utiliza el sistema de automatización de la máquina se conecta a o a través de esta placa.

En comparación con la A16B-2200-0956 (que proporciona 72 salidas digitales), la A16B-2200-0955 añade 8 canales de salida más, lo que eleva el total a 80.

Esta capacidad adicional la hace más adecuada para máquinas con más salidas controladas, máquinas donde el recuento original de 72 salidas no era suficiente.

Se pueden acomodar más bobinas de relé, válvulas solenoides, lámparas indicadoras o contactores de motor auxiliares dentro del mismo factor de forma de placa.

Los 104 canales de entrada y 80 canales de salida de la placa están organizados en grupos y mapeados a rangos de direcciones de E/S PMC específicos.

El programa de escalera PMC lee las direcciones de entrada para conocer el estado de la máquina y escribe en las direcciones de salida para comandar las acciones de la máquina.

La placa hace que estas direcciones lógicas sean reales: cuando una dirección de entrada lee 1, significa que el sensor o interruptor de campo correspondiente ha afirmado su señal; cuando se escribe un 1 en una dirección de salida, el transistor de salida correspondiente se enciende y acciona su carga conectada.

Especificaciones clave

104 Entradas — Cobertura de detección de máquina

Una máquina herramienta con automatización completa — cambio automático de herramientas, cambio de palets, sujeción de piezas, sistemas de refrigeración, transportador de virutas, puertas correderas y múltiples enclavamientos de seguridad — puede acumular fácilmente 80 o más señales de entrada discretas que el PMC necesita monitorear.

Los finales de carrera confirman las posiciones de los ejes. Los presostatos confirman la presión hidráulica. Los interruptores de lámina confirman las posiciones del cargador de herramientas.

Los interruptores de puerta cerrada alimentan la cadena de enclavamiento de seguridad. Los sensores de proximidad cuentan las revoluciones de la polea o detectan la presencia de piezas.

Cada una de estas es un canal de entrada separado en la A16B-2200-0955.

Las 104 entradas de la placa proporcionan capacidad para este nivel de complejidad de máquina con espacio para expansión.

Las entradas se agrupan para compartir referencias comunes de 0V, lo que determina cómo se organiza el cableado de campo.

Mantener la agrupación correcta al recablear o reemplazar la placa es esencial: mezclar referencias comunes entre grupos de entrada puede causar diafonía entre entradas y lecturas de señal espurias.

80 Salidas — Capacidad de actuación de máquina

Los 80 canales de salida de la A16B-2200-0955 accionan los actuadores de la máquina. Cada salida es un interruptor de transistor. Cuando el PMC lo comanda, el transistor conduce y completa el circuito a través del dispositivo conectado.

La capacidad de corriente de la salida determina lo que puede accionar directamente.

Dentro de la corriente de salida nominal de la placa, los dispositivos se pueden accionar directamente. Los dispositivos de mayor corriente — solenoides grandes, arrancadores de motor — requieren un relé intermedio clasificado para la corriente de carga.

La protección de salida es importante en aplicaciones de campo. Las cargas inductivas — válvulas solenoides, bobinas de relé — generan picos de voltaje al apagarse.

Estos picos pueden dañar el transistor de salida si no se suprimen. Los diodos flyback en cargas inductivas, conectados de manera que solo conduzcan durante el pico, son una práctica estándar.

Una máquina que quema repetidamente canales de salida a menudo carece de protección flyback adecuada en sus cargas inductivas.

La serie A16B-2200 — Paisaje de variantes de E/S

La serie A16B-2200 ofrece placas de E/S en varias configuraciones para adaptarse a diferentes requisitos de máquina.

Los diferenciadores clave son el recuento de salidas, el tipo de salida (sumidero o fuente) y la presencia o ausencia de la función de salto de alta velocidad.

El -0955 ofrece salida de sumidero con 80 DO, mientras que el cercano -0956 ofrece salida de sumidero con 72 DO. El -0950 añade salto de alta velocidad a la configuración de sumidero 104/80.

El -0986 es el equivalente de tipo fuente del -0956 (72 DO, sin salto).

Comprender esta matriz de variantes es esencial al adquirir un reemplazo.

Solo la variante exacta correcta funcionará correctamente en la máquina original. El recuento de E/S debe coincidir (de lo contrario, algunas funciones de la máquina pierden sus conexiones PMC), el tipo de salida debe coincidir (sumidero/fuente) y la función de salto debe coincidir con los requisitos funcionales de la máquina.

Preguntas frecuentes

P1: Después de un período de mantenimiento en el que la máquina estuvo apagada durante dos semanas, varios canales de salida que funcionaban antes ahora no energizan sus cargas. El PMC muestra las direcciones comandadas como ON. ¿Qué sucedió?

Las interrupciones de energía de dos semanas no suelen causar daños en la placa por sí solas.

La causa más probable de que las salidas que antes estaban bien ahora fallen es un problema mecánico en el cableado de campo: conectores que se aflojaron durante el trabajo de mantenimiento, o un dispositivo de campo que falló de forma independiente.

Rastree las salidas que no funcionan hasta sus conexiones de campo. Verifique cada conexión y el dispositivo de campo en sí.

Si el cableado y los dispositivos de campo funcionan correctamente y el PMC confirma que la dirección está comandada como ON, el canal de salida de la placa ha fallado, posiblemente de forma coincidente durante el período de mantenimiento.

P2: El ladder PMC de la máquina se modificó recientemente para usar algunas direcciones de E/S previamente no utilizadas. Las nuevas direcciones no responden. Todas las demás E/S funcionan normalmente. ¿Es esto una falla de la placa?

Las direcciones recién asignadas que no responden son más probablemente un problema de configuración de parámetros o de ladder que una falla de la placa.

Los controladores CNC FANUC requieren que las direcciones de E/S se asignen y habiliten en los parámetros del PMC antes de que se vuelvan funcionales.

Confirme que los parámetros de E/S del PMC incluyen las nuevas direcciones y que están mapeadas al conector físico correcto en la A16B-2200-0955.

Los canales de E/S físicos de la placa corresponden a rangos de direcciones específicos definidos por parámetros.

P3: La máquina genera una alarma de "error de enlace DI/DO" de forma intermitente. Aparece con más frecuencia durante ciclos de corte pesados que durante el corte inactivo o ligero. ¿Cuál es la causa probable?

Los errores de enlace de E/S que se correlacionan con cortes pesados indican que el ruido eléctrico está interfiriendo con la comunicación del enlace de E/S.

Durante el corte pesado, las corrientes del motor, las frecuencias de conmutación de la unidad y la vibración mecánica aumentan.

Estos generan más ruido eléctrico en el gabinete de la máquina. Inspeccione el cable del enlace de E/S: su enrutamiento, blindaje y contactos del conector.

Un cable que comparte un conducto con cables de alimentación, o un blindaje que no está correctamente conectado a tierra en ambos extremos, captará más ruido durante los ciclos de corte de alta potencia.

P4: Un grupo completo de 16 o 32 entradas se muestra como activo simultáneamente independientemente del estado del dispositivo de campo. Otros grupos de entrada son normales. ¿Qué indica este patrón?

Un grupo de entrada completo que se lee como activo independientemente del estado de campo sugiere fuertemente que la referencia común para ese grupo se ha cortocircuitado a voltaje positivo en algún lugar del cableado de campo. Las entradas de un grupo comparten una referencia común de 0V.

Si esa referencia común se conecta a 24V por un fallo de cableado, todas las entradas del grupo aparecen activas.

Desconecte el conector de campo del grupo afectado y pruebe si el problema persiste; si todas las entradas del grupo se leen inactivas con el campo desconectado, la falla está en el cableado de campo, no en la placa.

P5: Al comparar la A16B-2200-0955 y la A16B-2200-0956, la -0955 tiene 80 salidas frente a 72. ¿Cuál es la implicación práctica al reemplazar una con la otra?

Si la placa original tiene 80 salidas y se reemplaza con una placa de 72 salidas, las 8 salidas que estaban conectadas a los canales 73-80 en la placa original no tendrán una salida correspondiente en el reemplazo.

Esas funciones de la máquina se deshabilitarán permanentemente y sus dispositivos de campo permanecerán sin accionar.

Por el contrario, si la original tiene 72 salidas y se instala un reemplazo con 80 salidas, los 8 canales adicionales no se utilizan pero no causan ningún daño.

Siempre haga coincidir exactamente el recuento de salidas de la placa original para evitar la pérdida de la función de la máquina.
